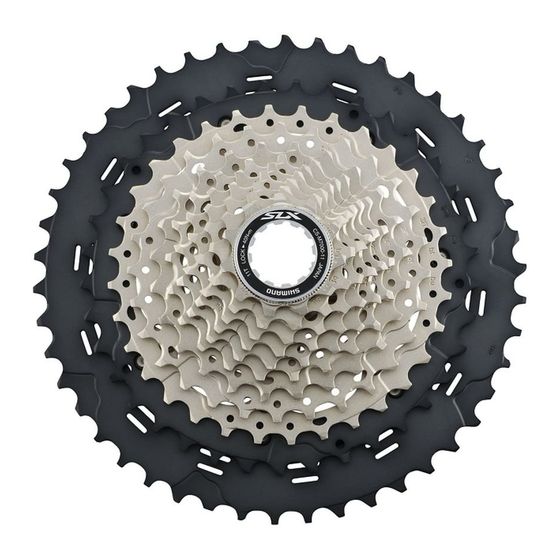

- Seite 1 DM-MBCS001-03 (German) Händlerbetriebsanleitung RENNRAD Trekking City-Touring-Bike/ CITY SPORT E-BIKE Comfort-Bike Kassettenzahnkranz CS-M7000-11 DEORE CS-M5100-11 CS-M4100-10 CS-HG500-10...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT ..................2 WICHTIGER HINWEIS ..............3 SICHERHEITSHINWEISE .............4 LISTE ZU VERWENDENDER WERKZEUGE ........6 MONTAGE/DEMONTAGE ............7 Montage des Kassettenzahnkranzes ............7 Entfernen des Kassettenzahnkranzes ..........8 Ritzelabstufung ..................8 • CS-M7000-11 ..........................8 • CS-M5100-11 ..........................9 • CS-M4100-10 ........................... 10 • CS-HG500-10 ........................... 11... -
Seite 3: Wichtiger Hinweis
• Alle Serviceanleitungen und technischen Dokumente sind online unter https://si.shimano.com verfügbar. • Endkunden ohne einfachen Internetzugang nehmen bitte mit einer SHIMANO- Vertretung oder einem der SHIMANO-Büros Kontakt auf, um eine Kopie der Gebrauchsanweisung zu erhalten. • Beachten Sie die geltenden Vorschriften und Bestimmungen des Landes, des Staates oder der Region, wo Sie als Händler tätig sind. -
Seite 4: Sicherheitshinweise
• Befolgen Sie bei der Montage des Produkts unbedingt die Anweisungen in den Serviceanleitungen. Verwenden Sie nur original SHIMANO-Teile. Falls eine Komponente oder ein Ersatzteil nicht korrekt zusammengebaut oder eingestellt wird, kann dies dazu führen, dass eine Komponente versagt und der Fahrer die Kontrolle verliert und stürzt. - Seite 5 SICHERHEITSHINWEISE • Verwenden Sie CS-M4100-10/CS-HG500-10 immer in Kombination mit HG-X 10-fach- Ketten. Andere Ketten können nicht verwendet werden, da die Abmessungen nicht übereinstimmen. Die Abbildung kann sich vom tatsächlichen Aussehen des Produkts unterscheiden, da mit dieser Serviceanleitung im Wesentlichen die Funktionsweise des Produkts erläutert werden soll.
-
Seite 6: Liste Zu Verwendender Werkzeuge
LISTE ZU VERWENDENDER WERKZEUGE LISTE ZU VERWENDENDER WERKZEUGE Folgende Werkzeuge sind zur Montage/Demontage, Einstellung und Wartung des Produkts erforderlich. Werkzeug TL-LR10 TL-LR15 TL-SR23 TL-SR24 Engländer... -
Seite 7: Montage/Demontage
• Es gibt an jedem Freilaufkörper und an jedem Ritzel nur eine breite Nut bzw. einen breiten Vorsprung. Achten Sie beim Einsetzen der Zahnkränze darauf, dass diese Bereiche miteinander fluchten. Platzieren Sie den Sicherungsring in den Freilaufkörper und verwenden Sie zum Anziehen ein original SHIMANO-Werkzeug. Sicherungsring 30 - 50 Nm... -
Seite 8: Entfernen Des Kassettenzahnkranzes
MONTAGE/DEMONTAGE Entfernen des Kassettenzahnkranzes Entfernen des Kassettenzahnkranzes Entfernen Sie den Sicherungsring mit einem original SHIMANO- Werkzeug. Montieren Sie TL-SR23/TL-SR24 auf das Ritzel außen vom mittleren Ritzel, um die Montage zu sichern. Wird TL-SR23/TL-SR24 auf ein Ritzel innen vom mittleren Ritzel gesetzt, wird es nicht stabil sein. -
Seite 9: Cs-M5100-11
MONTAGE/DEMONTAGE Ritzelabstufung 11-40Z 11-42Z 11-46Z Kettenblätter Kettenblätter Kettenblätter Anzahl der Anzahl der Anzahl der Zähne Zähne Zähne 40T bs, 11S 40B, 42T bt, 11S 42A, 46T bu, 11S 46A, 35T bs, 11S 35B, 37T bt, 11S 37A, 37T2 bu, 11S 37B, 31T bs 11S 31B 32T bt bu... -
Seite 10: Cs-M4100-10
MONTAGE/DEMONTAGE Ritzelabstufung 11-51Z 11-42Z Anzahl der Zähne Markierung Anzahl der Zähne Markierung 51C, 42B, 45G, 11S 37A, 39C, 11S 32B, 33B, 11S 28D, 11S 24D 24T bv 11S 21H 11S 19H 11S 17E 15T bj bk bv 11S 15C 13C 11S 11S 13C 11B 11S 11S 11B... -
Seite 11: Cs-Hg500-10
MONTAGE/DEMONTAGE Ritzelabstufung 11-46Z 11-42Z Anzahl der Zähne Markierung Anzahl der Zähne Markierung 46B, 42C, 37T bv, 37T bv, 32T2 bv, 32T2 bv, 28T2 bv, 28T2 bv, 24T bv, 24T bv, 21T2 bv, 21T2 bv, 18T2 bv, 18T2 bv, 15T bj bk bv 15T bj bk bv 13T bj bk bv 13T bj bk bv... - Seite 12 MONTAGE/DEMONTAGE Ritzelabstufung 11-25Z 12-28Z 11-32Z (bl) Anzahl der Markierung Anzahl der Markierung Anzahl der Markierung Zähne Zähne Zähne 25T2, 28T, 32T bl, 23T, 25T, 28T bl, 21T, 23T, 25T bl, 19T3, 21T, 22T bl, 17T2, 19T3, 20T bl, 15T, 17T2, 18T bl, 14T, 15T,...
