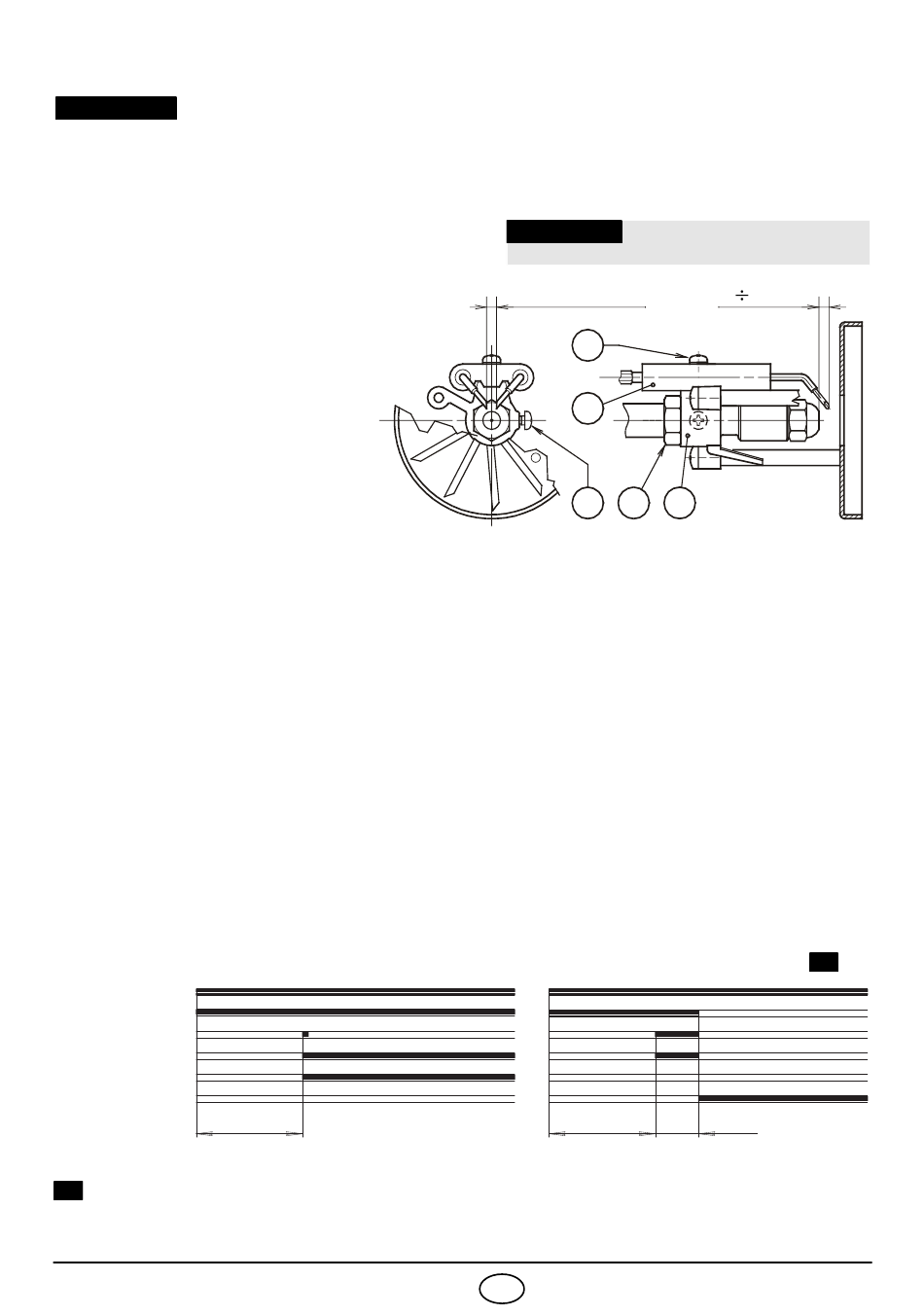

4.3 REGOLAZIONE ELETTRODI,

ATTENZIONE
A ppoggiare il gruppo s upporto- elic a (1 ) al port aspruzzo ( 2) e blocca re con la vit e (3 ).
Per eventuali aggiustamenti allentare la vite (4) e spostare il gruppo elettrodi (5).
Per accedere agli elettrodi eseguire
l'operazione descritta al capitolo "4.2
UGELLI CONSIGLIATI" (pag. 6).

4.4 PRESSIONE POMPA

Viene tarata in fabbrica a 12 bar.
Per effettuare le variazioni agire sulla vite (4, Fig. 6, pag. 4).

4.5 REGOLAZIONE TESTA,

Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione (5)
fino a che la tacca incisa sulla staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1).
Nello schizzo, la testa è regolata per una portata di 2,25 GPH a 12 bar.
–
La tacca 3 della staffa di regolazione coincide con il piano esterno del gruppo portaugello come indicato in
tabella.

4.6 REGOLAZIONE SERRANDA,

Per effettuare la regolazione agire sulla vite (7) dopo aver allentato il dado (8).
–
All'arresto del bruciatore la serranda dell'aria si chiude automaticamente, fino ad una depressione max. al
–
camino di 0,5 mbar.

4.7 PROGRAMMA DI AVVIAMENTO

Normale
Termostato
Motore
Trasf. d'accensione
Valvola
Fiamma
Spia blocco
~12s
C
Segnalato dalla spia sul controllo fiamma (3, Fig. 1, pag. 1).
(vedi Fig. 12)
Fig. 12
D5085
(vedi Fig. 11, pag. 6)
(vedi Fig. 11, pag. 6)
9
LE MISURE
ATTENZIONE
DEVONO ESSERE RISPETTATE
0
4,5
– 0,5 mm
4
5
3 2 1
Blocco per mancata accensione
~12s 5s
I
6 7
mm
C
D5029
