MICRO-EPSILON scanCONTROL 3000 Montageanleitung Seite 6

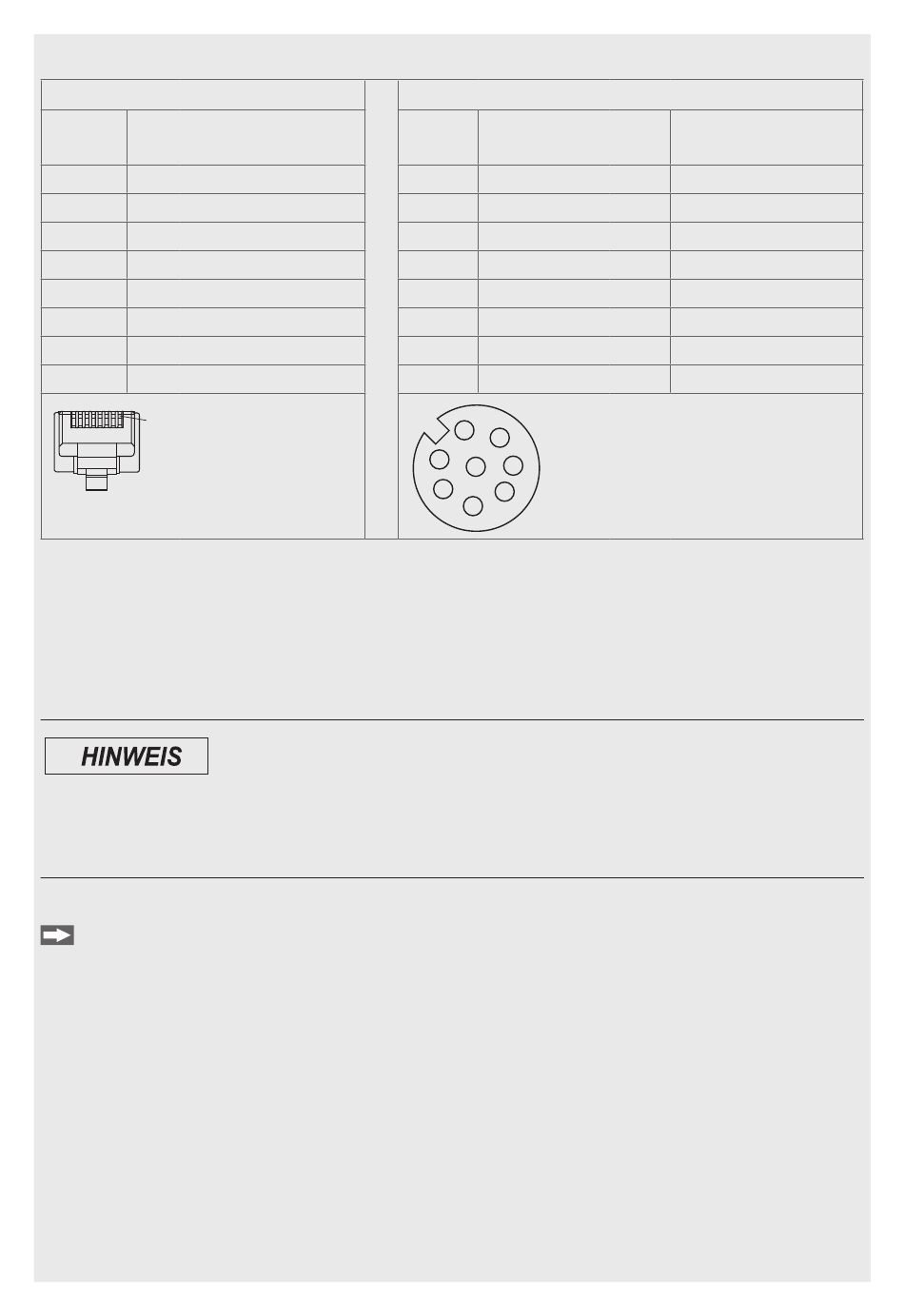

Ethernet-Anschluss, Standardverbindung zum PC
RJ45 Stecker
Pin-Nr. Farbe Schaltlitze
SCR3000A-x
1 Weiß (orange)
2 Orange
3 Weiß (grün)
4 Blau
5 Weiß (blau)
6 Grün
7 Weiß (braun)
8 Braun
Ansicht: Stiftseite
1
Kabelstecker
- Der Sensor unterstützt eine automatische, sensorspezifische IP-Adresse im
Link-Local-Netz (169.254.x.x). Eine Kollisionsprüfung erfolgt nicht. Das ist auch die
Standardeinstellung.
- Der Sensor unterstüzt DHCP . Diese Einstellung ist standardmäßig aktiviert und hat
Vorrang vor der Suche im Link-Local-Netz.
- Der Sensor scanCONTROL 30xx unterstützt Power over Ethernet.
- Es kann eine feste IP-Adresse vergeben werden.
Verwenden Sie zur Netzwerkkonfiguration das Programm sensorTOOL.
Dieses Programm finden Sie online unter
ware/sensorTOOL.exe.
scanCONTROL 3000 / 3002
8-pol. Schraubstecker (Sensorseite)
Pin-Nr. 10BaseT,
5
6
8
1
2
7
3
4
Wird der Sensor an einem POE-fähigen Netzwerkanschluss/
Switch betrieben, und wird zusätzlich die Spannungsversorgung
über die Multifunktionsbuchse verwendet, müssen diese beiden
Spannungsversorgungen galvanisch voneinander getrennt sein.
> Beschädigung des Sensors und/oder der Ethernet-Karte!
100BaseTX
Tx+
Tx-
Rx+
Rx-
2
3
1
8
4
7
5
6
https://www.micro-epsilon.de/download/soft-
1000BaseT
D1+
D1-
D2+
D3+
D3-
D2-
D4+
D4-
Ansicht: Lötseite (Kabel)
Schraubstecker
(A-kodiert)
