Ausgangsfunktionen – Schaltausgang
Für die Schaltausgänge sind eine Fensterfunktion und eine Hysteresefunktion einstellbar.
Fensterfunktion
Mit der Fensterfunktion wird ein Schaltbereich eingelernt, in dem der Schaltausgang einen
definierten Schaltzustand annimmt. Der Schaltbereich wird über einen oberen und einen
unteren Grenzwert festgelegt. Der Mindestabstand zwischen den Grenzwerten beträgt 0,5 %
des Nenndruckbereichs. Bei einer Änderung des oberen Grenzwerts wird der untere Grenzwert
automatisch angepasst.
P
FH
FL
1
0
1
0

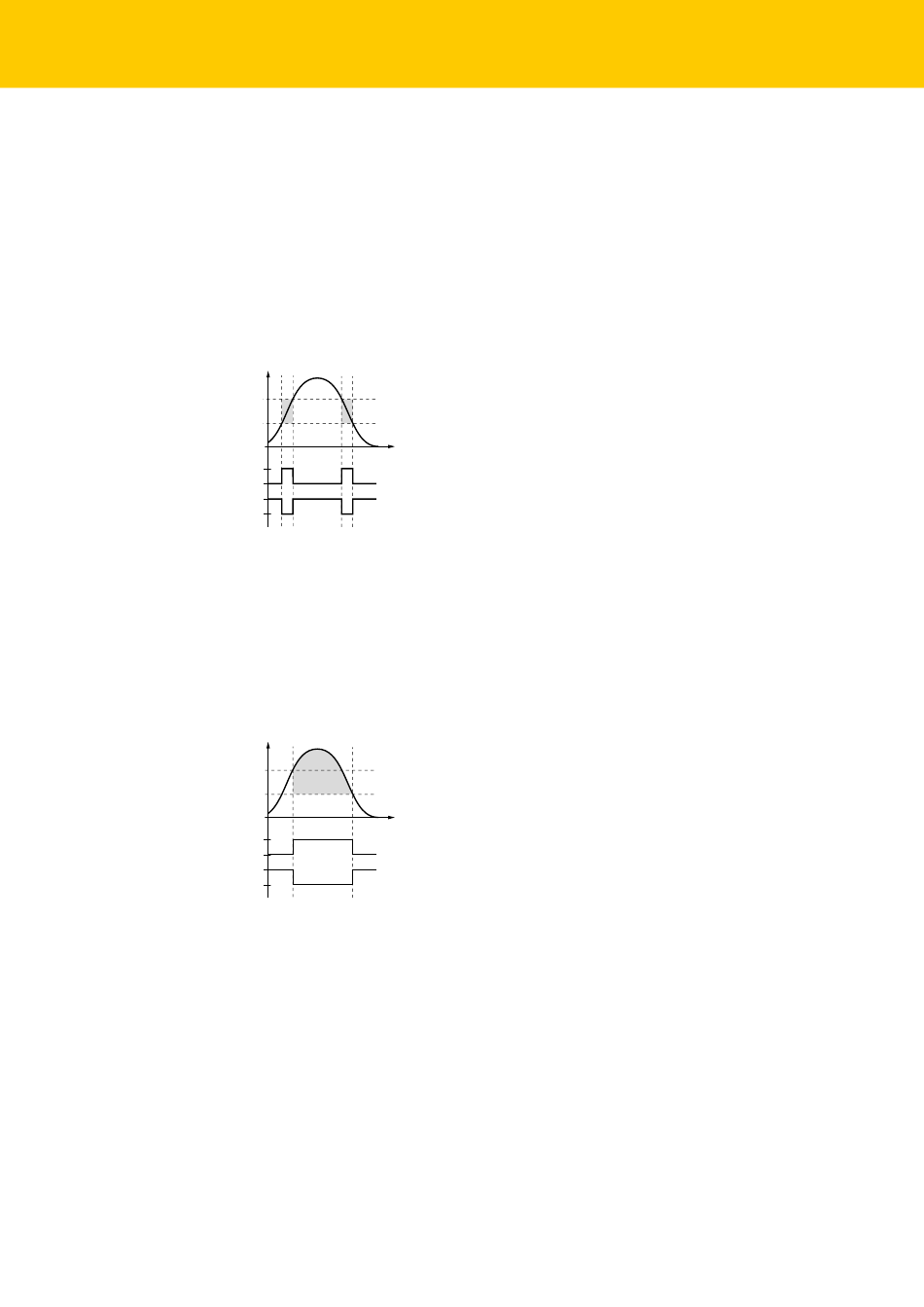

Abb. 10: Verhalten des Schaltausgangs (Fensterfunktion)
Hysteresefunktion
Mit der Hysteresefunktion wird ein stabiler Schaltzustand eingelernt, der unabhängig von sys-
tembedingten Druckschwankungen und dem eingestellten Sollwert ist. Der Schaltbereich wird
über einen Schaltpunkt und einen Rückschaltpunkt festgelegt. Die Mindesthysterese beträgt
0,5 % des Nenndruckbereichs. Bei Veränderung des Schaltpunkts wird der Rückschaltpunkt
automatisch angepasst.
P
SP
rSP
1
0
1
0
Abb. 11: Verhalten des Schaltausgangs – Hysteresefunktion
4.4.6
Ausgangsfunktionen – Analogausgang
Der Analogausgang der Sensoren PS...LI2UPN8X kann wahlweise als Strom- oder Spannungs-
ausgang eingestellt werden. Der Messbereich ist frei einstellbar.
14
Gutbereich
acceptable range
t
Fno
Fnc
Hysterese
hysteresis
t
Hno
Hnc
