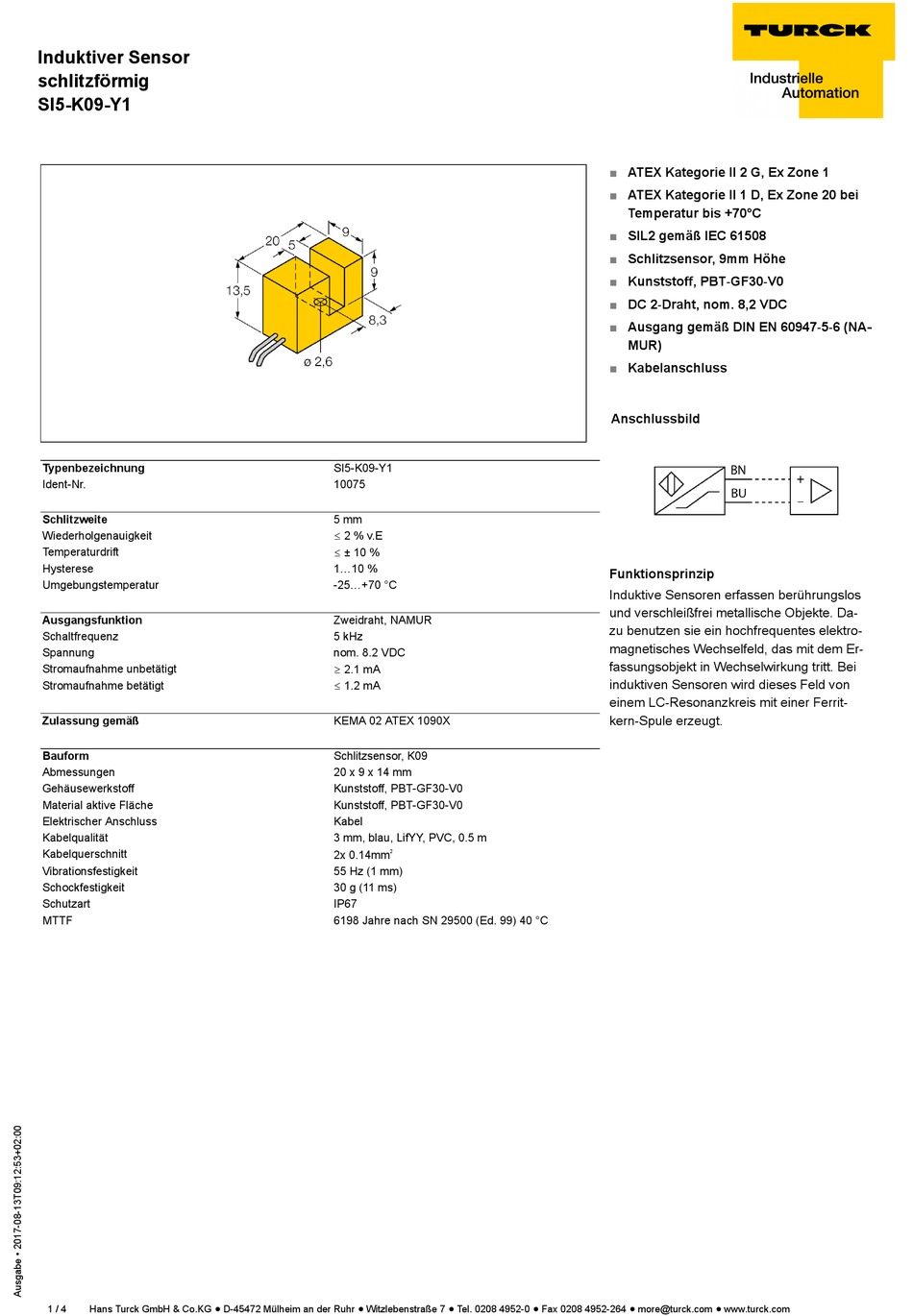

turck SI5-K09-Y1 Betriebsanleitung

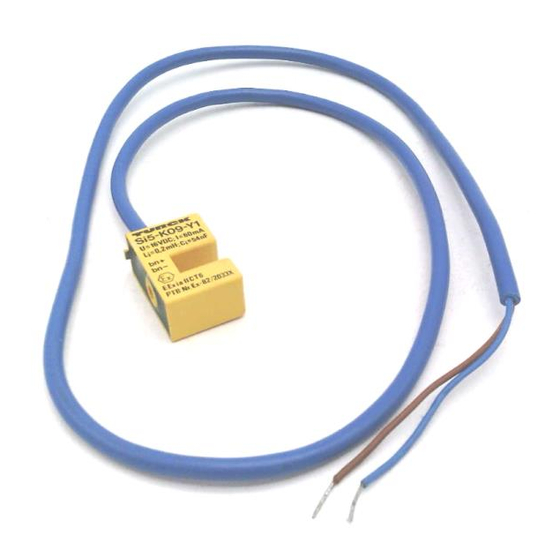

Induktiver Sensor
schlitzförmig
SI5-K09-Y1
Typenbezeichnung
Ident-Nr.
Schlitzweite
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Kabelqualität
Kabelquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
SI5-K09-Y1
10075
5 mm
ð 2 % v.E
ð ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
5 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
Schlitzsensor, K09
20 x 9 x 14 mm
Kunststoff, PBT-GF30-V0
Kunststoff, PBT-GF30-V0
Kabel
3 mm, blau, LifYY, PVC, 0.5 m
2x 0.14mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
■ ATEX Kategorie II 2 G, Ex Zone 1
■ ATEX Kategorie II 1 D, Ex Zone 20 bei
Temperatur bis +70°C
■ SIL2 gemäß IEC 61508
■ Schlitzsensor, 9mm Höhe
■ Kunststoff, PBT-GF30-V0
■ DC 2-Draht, nom. 8,2 VDC
■ Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
■ Kabelanschluss
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Da-
zu benutzen sie ein hochfrequentes elektro-
magnetisches Wechselfeld, das mit dem Er-
fassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von
einem LC-Resonanzkreis mit einer Ferrit-
kern-Spule erzeugt.
