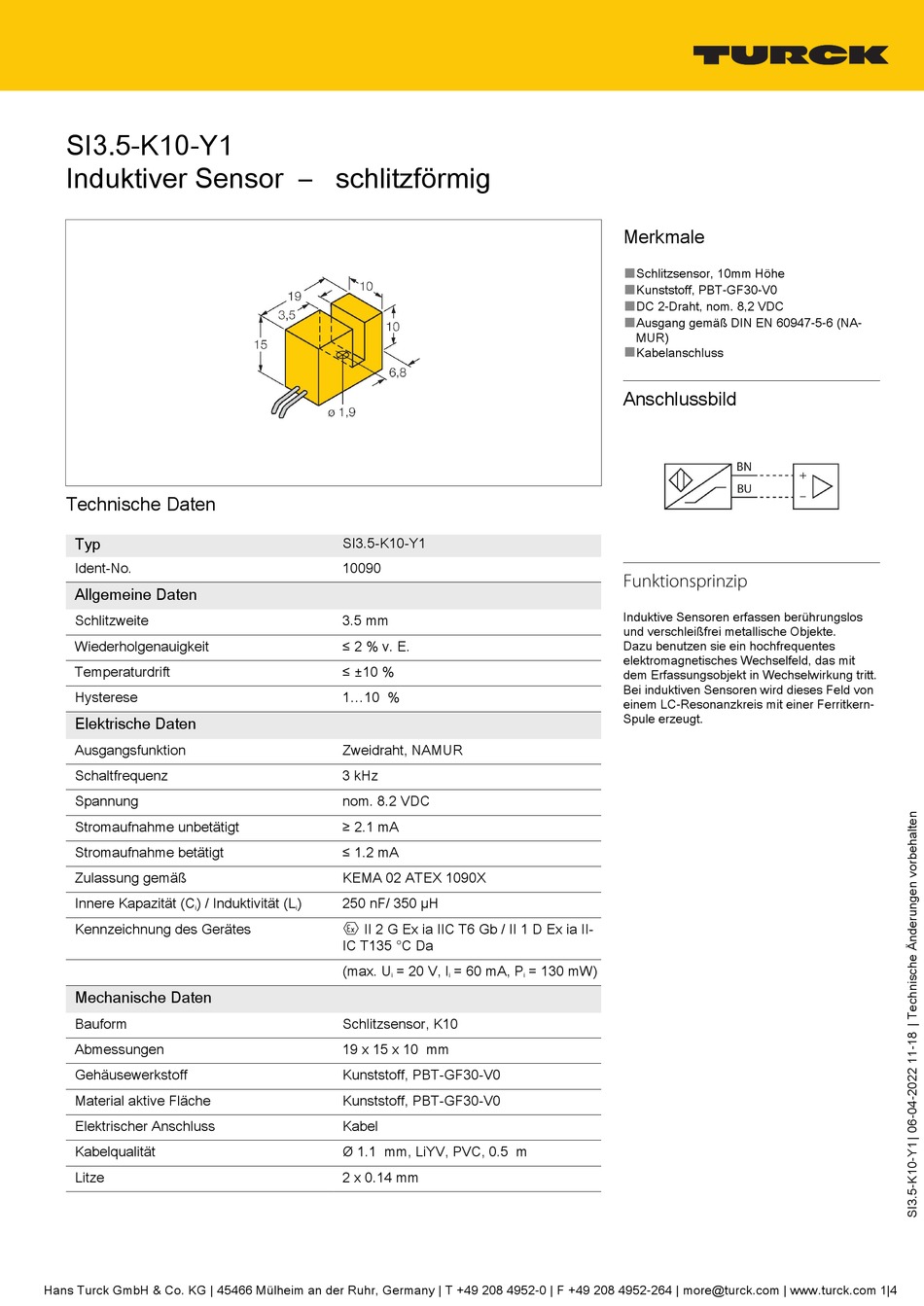

turck 10090 Kurzanleitung

SI3.5-K10-Y1
Induktiver Sensor – schlitzförmig
Technische Daten
Typ
Ident-No.
Allgemeine Daten
Schlitzweite
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Elektrische Daten
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Mechanische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Kabelqualität
Litze
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|4
SI3.5-K10-Y1
10090
3.5 mm
≤ 2 % v. E.
≤ ±10 %
1...10 %
Zweidraht, NAMUR
3 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
KEMA 02 ATEX 1090X
) 250 nF/ 350 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia II-
IC T135 °C Da
(max. U = 20 V, I = 60 mA, P
i i
Schlitzsensor, K10
19 x 15 x 10 mm
Kunststoff, PBT-GF30-V0
Kunststoff, PBT-GF30-V0
Kabel
Ø 1.1 mm, LiYV, PVC, 0.5 m
2 x 0.14 mm
Merkmale
■
Schlitzsensor, 10mm Höhe
■
Kunststoff, PBT‐GF30‐V0
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Kabelanschluss
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit
dem Erfassungsobjekt in Wechselwirkung tritt.
Bei induktiven Sensoren wird dieses Feld von
einem LC‐Resonanzkreis mit einer Ferritkern‐
Spule erzeugt.
= 130 mW)
i
