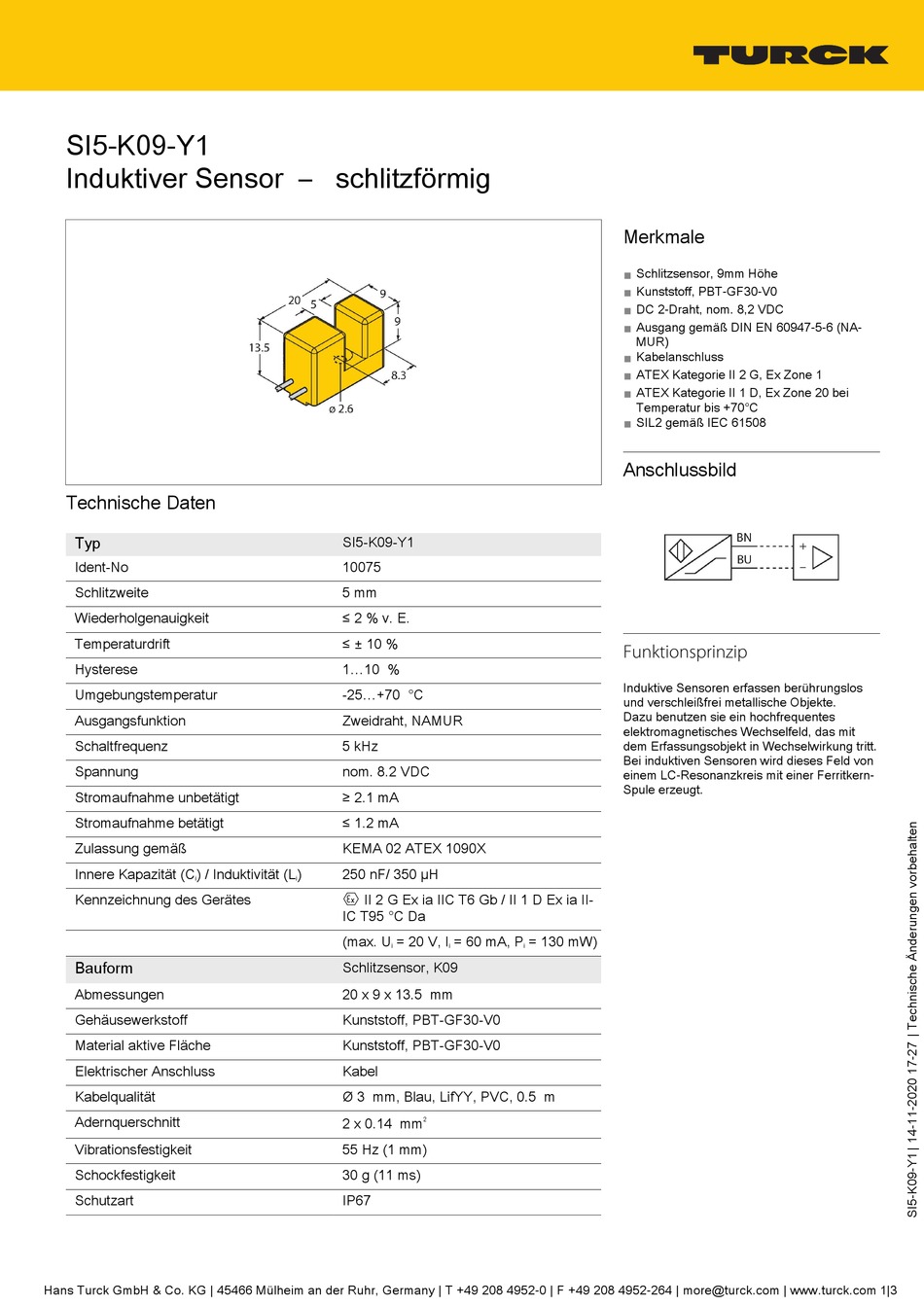

turck 10075 Betriebsanleitung

SI5-K09-Y1
Induktiver Sensor – schlitzförmig
Technische Daten
Typ
Ident-No
Schlitzweite
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
SI5-K09-Y1
10075
5 mm
≤ 2 % v. E.
≤ ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
5 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
KEMA 02 ATEX 1090X
) 250 nF/ 350 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia II-
IC T95 °C Da
(max. U = 20 V, I = 60 mA, P
i i
Schlitzsensor, K09
20 x 9 x 13.5 mm
Kunststoff, PBT-GF30-V0
Kunststoff, PBT-GF30-V0
Kabel
Ø 3 mm, Blau, LifYY, PVC, 0.5 m
2 x 0.14 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
Merkmale
■
Schlitzsensor, 9mm Höhe
■
Kunststoff, PBT‐GF30‐V0
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Kabelanschluss
■
ATEX Kategorie II 2 G, Ex Zone 1
■
ATEX Kategorie II 1 D, Ex Zone 20 bei
Temperatur bis +70°C
■
SIL2 gemäß IEC 61508
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit
dem Erfassungsobjekt in Wechselwirkung tritt.
Bei induktiven Sensoren wird dieses Feld von
einem LC‐Resonanzkreis mit einer Ferritkern‐
Spule erzeugt.
= 130 mW)
i
