turck SI2-K08-Y1 Bedienungsanleitung

SI2-K08-Y1

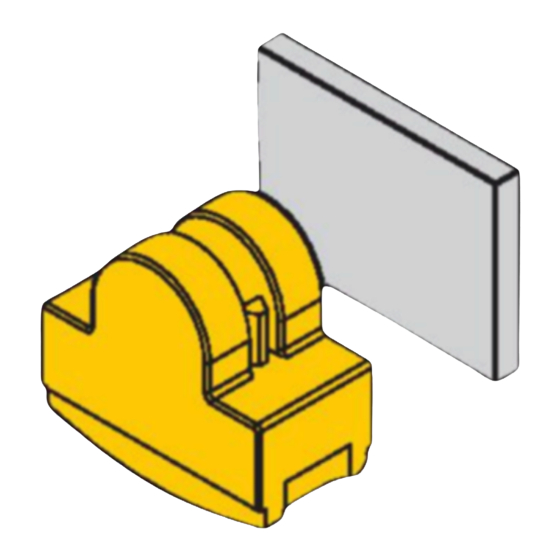

Induktiver Sensor – schlitzförmig
Technische Daten
Typ
Ident-No.
Schlitzweite
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
SI2-K08-Y1
1007700
2 mm
≤ 2 % v. E.
≤ ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
2.5 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
KEMA 02 ATEX 1090X
) 250 nF/ 350 µH
i
É II 1 G Ex ia IIC T6 Ga/II 1 D Ex ia IIIC T95 °C
Da
(max. U = 20 V, I = 60 mA, P
i i
Schlitzsensor, K08
11 x 15 x 8 mm
Kunststoff, PP
Kunststoff, PP
Litzen
Ø 1 mm, LifY, PVC, 0.5 m
2 x 0.08 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
Merkmale
■
Schlitzsensor, 8mm Höhe
■
Kunststoff, Polypropylen
■
herausbrechbarer mechanischer Endanschlag
für analoge Zeigerinstrumente
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NAMUR)
■
Litzenanschluss, zum größten Teil ummantelt
■
ATEX Kategorie II 1 G, Ex Zone 0
■
ATEX Kategorie II 1 D, Ex Zone 20
■
SIL2 (Low Demand Mode) gemäß IEC 61508, PL
c gemäß ISO 13849-1 bei HFT0
■
SIL3 (All Demand Mode) gemäß IEC 61508, PL e
gemäß ISO 13849-1 bei redundantem Aufbau
HFT1
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit dem
Erfassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von einem
LC‐Resonanzkreis mit einer Ferritkern‐Spule
erzeugt.
= 130 mW)
i
1|3
