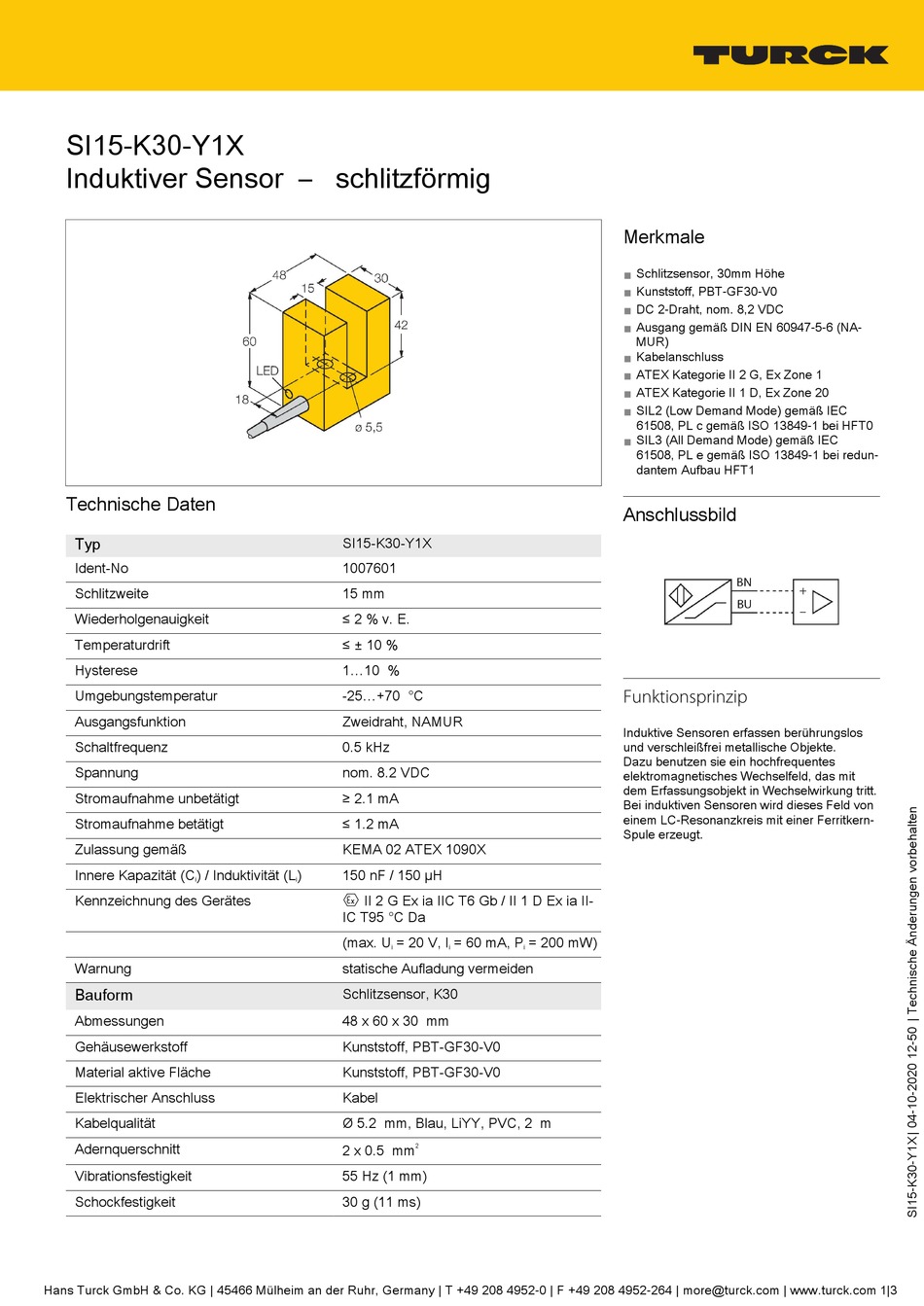

turck SI15-K30-Y1X Betriebsanleitung

SI15-K30-Y1X
Induktiver Sensor – schlitzförmig
Technische Daten
Typ
Ident-No
Schlitzweite
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Warnung
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 1|3
SI15-K30-Y1X
1007601
15 mm
≤ 2 % v. E.
≤ ± 10 %
1...10 %
-25...+70 °C
Zweidraht, NAMUR
0.5 kHz
nom. 8.2 VDC
≥ 2.1 mA
≤ 1.2 mA
KEMA 02 ATEX 1090X
) 150 nF / 150 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia II-
IC T95 °C Da
(max. U = 20 V, I = 60 mA, P
i i
statische Aufladung vermeiden
Schlitzsensor, K30
48 x 60 x 30 mm
Kunststoff, PBT-GF30-V0
Kunststoff, PBT-GF30-V0
Kabel
Ø 5.2 mm, Blau, LiYY, PVC, 2 m
2 x 0.5 mm
2
55 Hz (1 mm)
30 g (11 ms)
Merkmale
■
Schlitzsensor, 30mm Höhe
■
Kunststoff, PBT‐GF30‐V0
■
DC 2‐Draht, nom. 8,2 VDC
■
Ausgang gemäß DIN EN 60947‐5‐6 (NA-
MUR)
■
Kabelanschluss
■
ATEX Kategorie II 2 G, Ex Zone 1
■
ATEX Kategorie II 1 D, Ex Zone 20
■
SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei HFT0
■
SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei redun-
dantem Aufbau HFT1
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte.
Dazu benutzen sie ein hochfrequentes
elektromagnetisches Wechselfeld, das mit
dem Erfassungsobjekt in Wechselwirkung tritt.
Bei induktiven Sensoren wird dieses Feld von
einem LC‐Resonanzkreis mit einer Ferritkern‐
Spule erzeugt.
= 200 mW)
i
