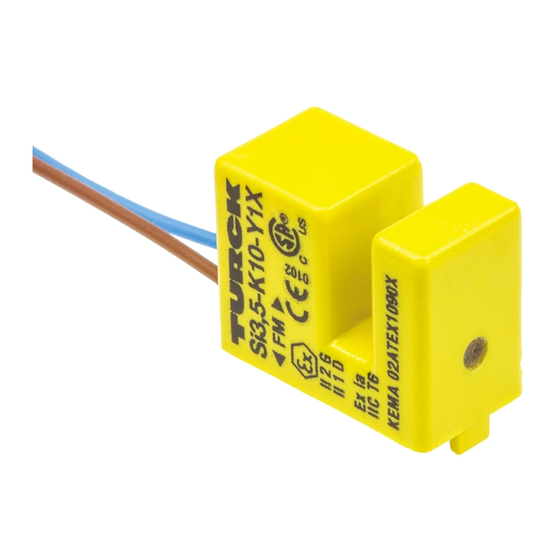

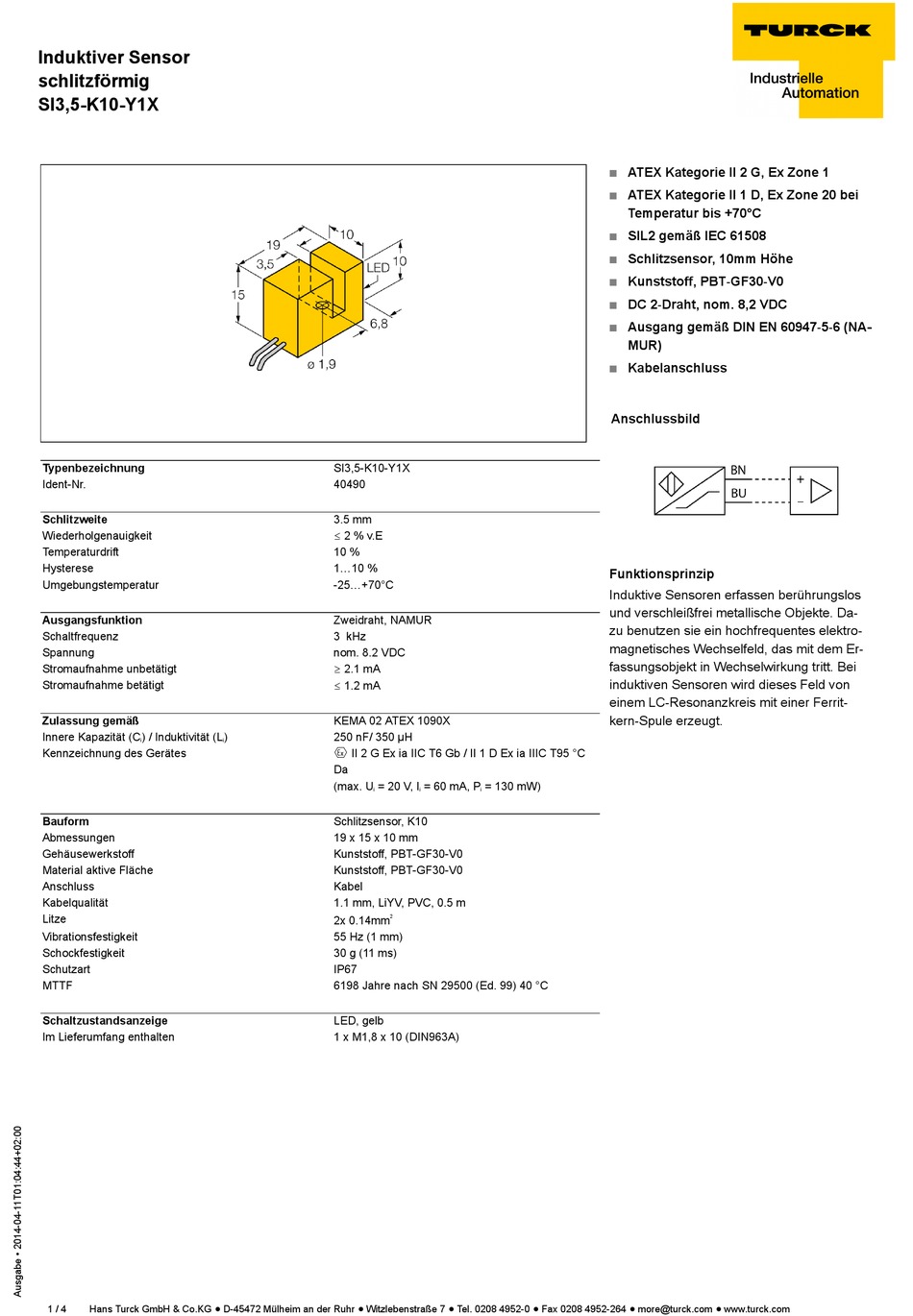

Induktiver Sensor
schlitzförmig
SI3,5-K10-Y1X
Typenbezeichnung
Ident-Nr.
Schlitzweite
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C
) / Induktivität (L
i
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anschluss
Kabelqualität
Litze
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige
Im Lieferumfang enthalten
1 / 4
Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
SI3,5-K10-Y1X
40490
3.5 mm
ð 2 % v.E
10 %
1...10 %
-25...+70°C
Zweidraht, NAMUR
3 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
)
250 nF/ 350 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T95 °C
Da
(max. U
= 20 V, I
i
Schlitzsensor, K10
19 x 15 x 10 mm
Kunststoff, PBT-GF30-V0
Kunststoff, PBT-GF30-V0
Kabel
1.1 mm, LiYV, PVC, 0.5 m
2x 0.14mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
LED, gelb
1 x M1,8 x 10 (DIN963A)
= 60 mA, P
= 130 mW)
i
i
ATEX Kategorie II 2 G, Ex Zone 1
ATEX Kategorie II 1 D, Ex Zone 20 bei
Temperatur bis +70°C
SIL2 gemäß IEC 61508
Schlitzsensor, 10mm Höhe
Kunststoff, PBT-GF30-V0
DC 2-Draht, nom. 8,2 VDC
Ausgang gemäß DIN EN 60947-5-6 (NA-
MUR)
Kabelanschluss
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Da-
zu benutzen sie ein hochfrequentes elektro-
magnetisches Wechselfeld, das mit dem Er-
fassungsobjekt in Wechselwirkung tritt. Bei
induktiven Sensoren wird dieses Feld von
einem LC-Resonanzkreis mit einer Ferrit-
kern-Spule erzeugt.
