PI CONNECT Benutzerhandbuch Seite 32

Für die folgende Beispielkonfiguration wird angenommen, dass eine
Steuerung mit der IP-Adresse 192.168.2.100 aus dem Anlagennetz
(Subnetz 192.168.2.0/24) von der Betriebsdatenerfassung aus dem
Firmennetz (Subnetz 10.10.12.0/8) über die IP-Adresse 10.10.12.101
angesprochen werden soll. Die weiteren Teilnehmer des Analgennetzes
sollen nicht aus dem Firmennetz erreichbar sein.
Hinweis:
Die folgenden Dialoge zeigen die Inbetriebnahme eines Geräts mit den
Optionen Fernwartung und IP-Switch. Falls die Option Fernwartung in
Ihrem Gerät nicht installiert ist, entfallen ein paar Einstellung.
Stellen Sie sicher, dass Sie auf Ihr Gerät zugreifen können, wie im
Abschnitt „3.1 Zugriff auf das Gerät" beschrieben. Anschließend können

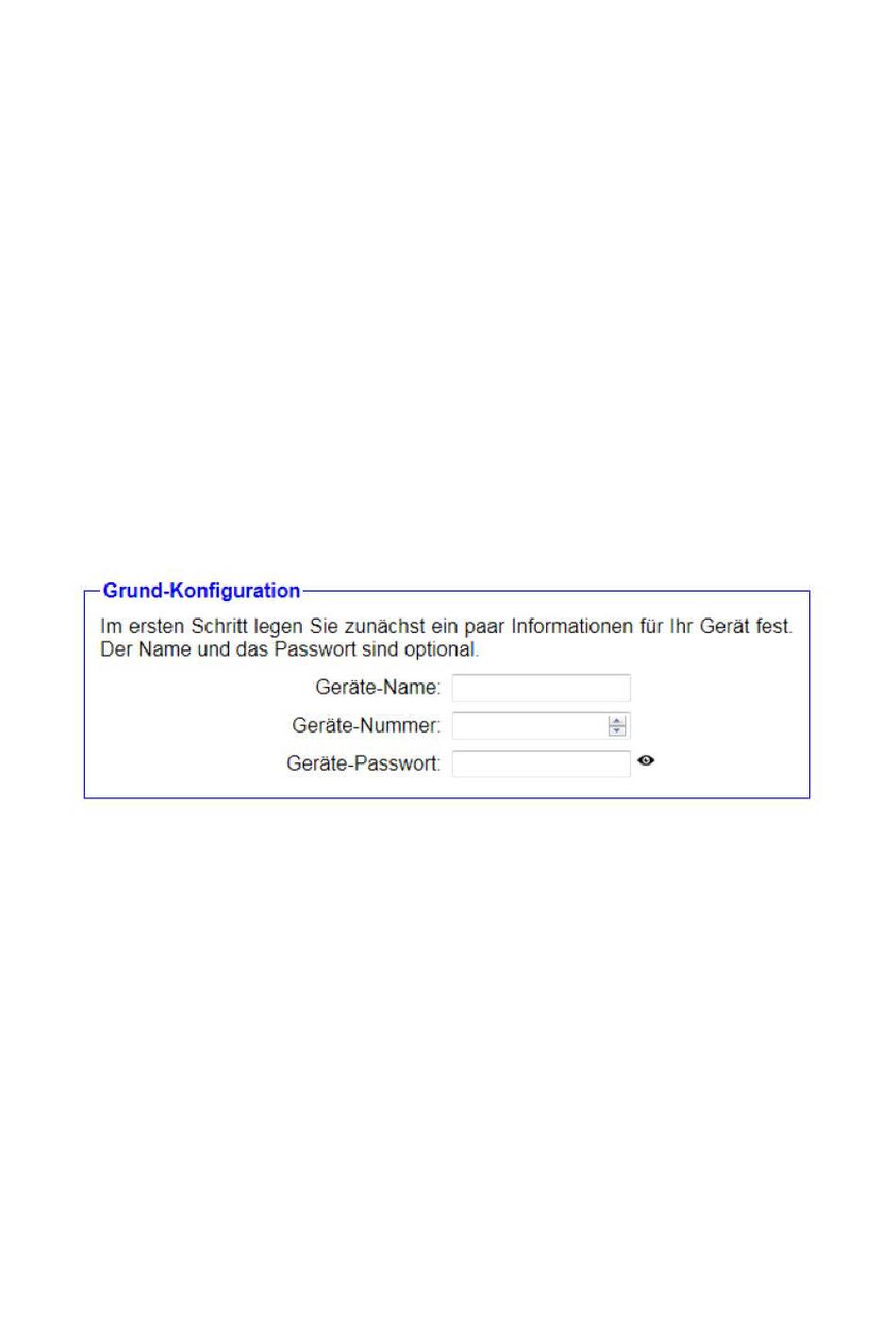

Sie mit der Grund-Konfiguration beginnen:
Geräte-Name:
Geräte-Nummer:
Geräte-Passwort:
Klicken Sie anschließend auf „Weiter".
Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13
Anzeigename für das Gerät (optional)
1
(leer lassen)
Seite 32
