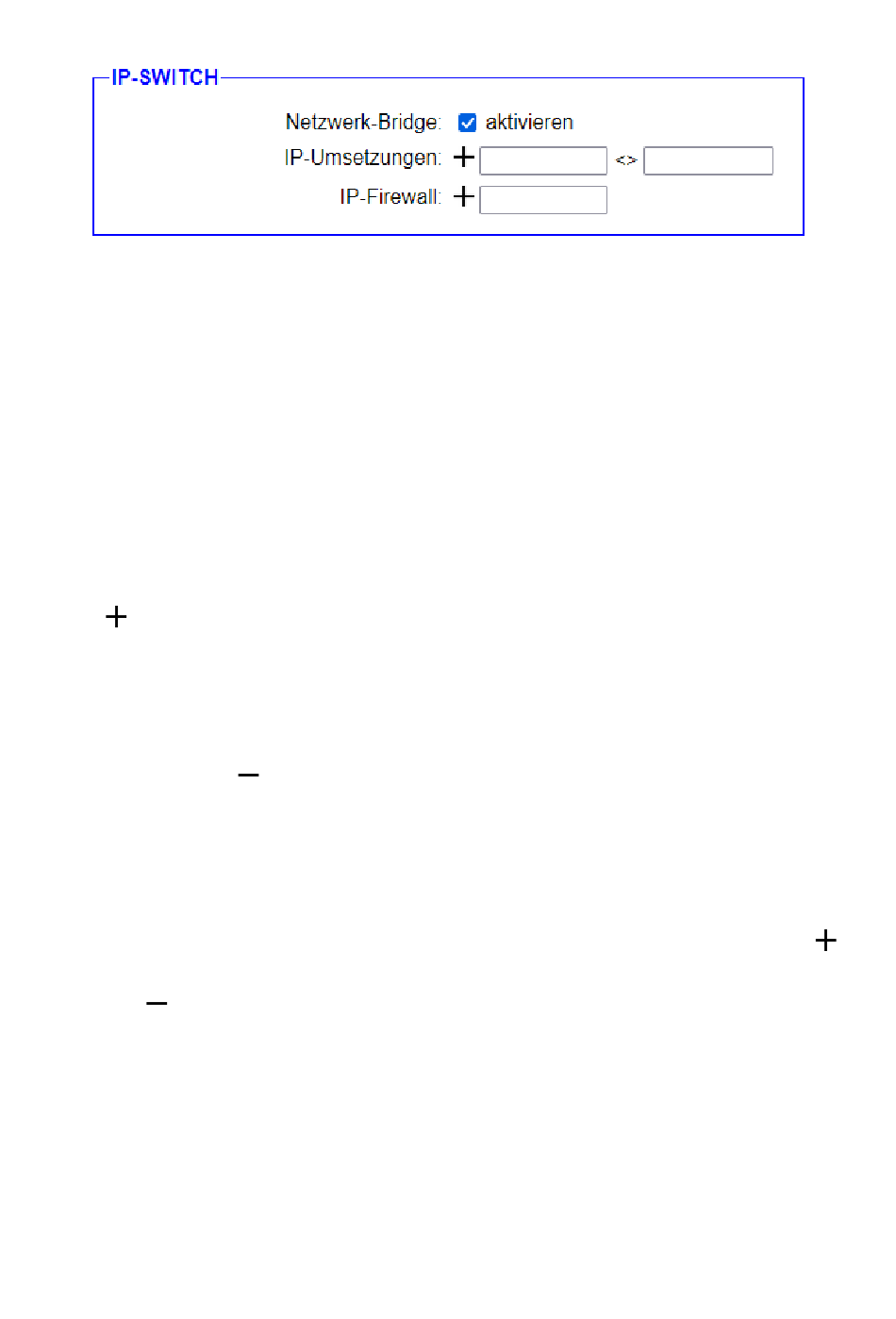

Als letzter Block wird die Gruppe „IP-SWITCH" angezeigt. Dort können
Sie zunächst festlegen, ob zwischen der Router- und Peripherie-
Schnittstelle eine Netzwerk-Bridge aktiv sein soll. Falls diese Einstellung
aktiviert ist, so werden alle Pakete zwischen der Router- und Peripherie-
Schnittstelle, für die keine IP-Umsetzung erfolgen kann oder konfiguriert
ist, ohne Änderung weitergeben. Ist die Einstellung hingegen deaktiviert,
so sind die beiden Netzwerke voneinander isoliert und es werden nur die
durch die Option bearbeitenden Pakete weitergeleitet.
Als nächstes haben Sie in der Zeile „IP-Umsetzungen" die Möglichkeit,
die Umsetzungen von IP-Adressen zu konfigurieren. Hierzu müssen Sie
die Adressen in die beiden Textfelder eingeben und anschließend auf
das Symbol klicken. Die erste Adresse stellt dabei die tatsächliche IP-
Adresse des Geräts an der Peripherie-Schnittstelle dar, wohingegen die
zweite Adresse die umgesetzte Adresse des Geräts darstellt.
Anschließend können Sie bei Bedarf noch weitere IP-Umsetzungen
eintragen. Zum Löschen eines hinzugefügten Eintrags müssen Sie
lediglich auf das Symbol des jeweiligen Eintrags klicken.
In der Zeile „IP-Firewall" haben Sie noch die Möglichkeit festzulegen,
welche Geräte von der Peripherie-Schnittstelle über die Router-
Schnittstelle mit dem Router-Netz und ggf. dem dahinterliegenden Netz
oder Internet kommunizieren dürfen. Als IP-Adresse tragen Sie hier die
tatsächliche Adresse des Geräts ein und klicken anschließend auf das
Symbol. Auch hier können Sie einen bestehenden Eintrag mit dem
Symbol wieder löschen.
Wichtig:
Die Peripherie- und Router-Schnittstelle müssen sich unterscheiden.
