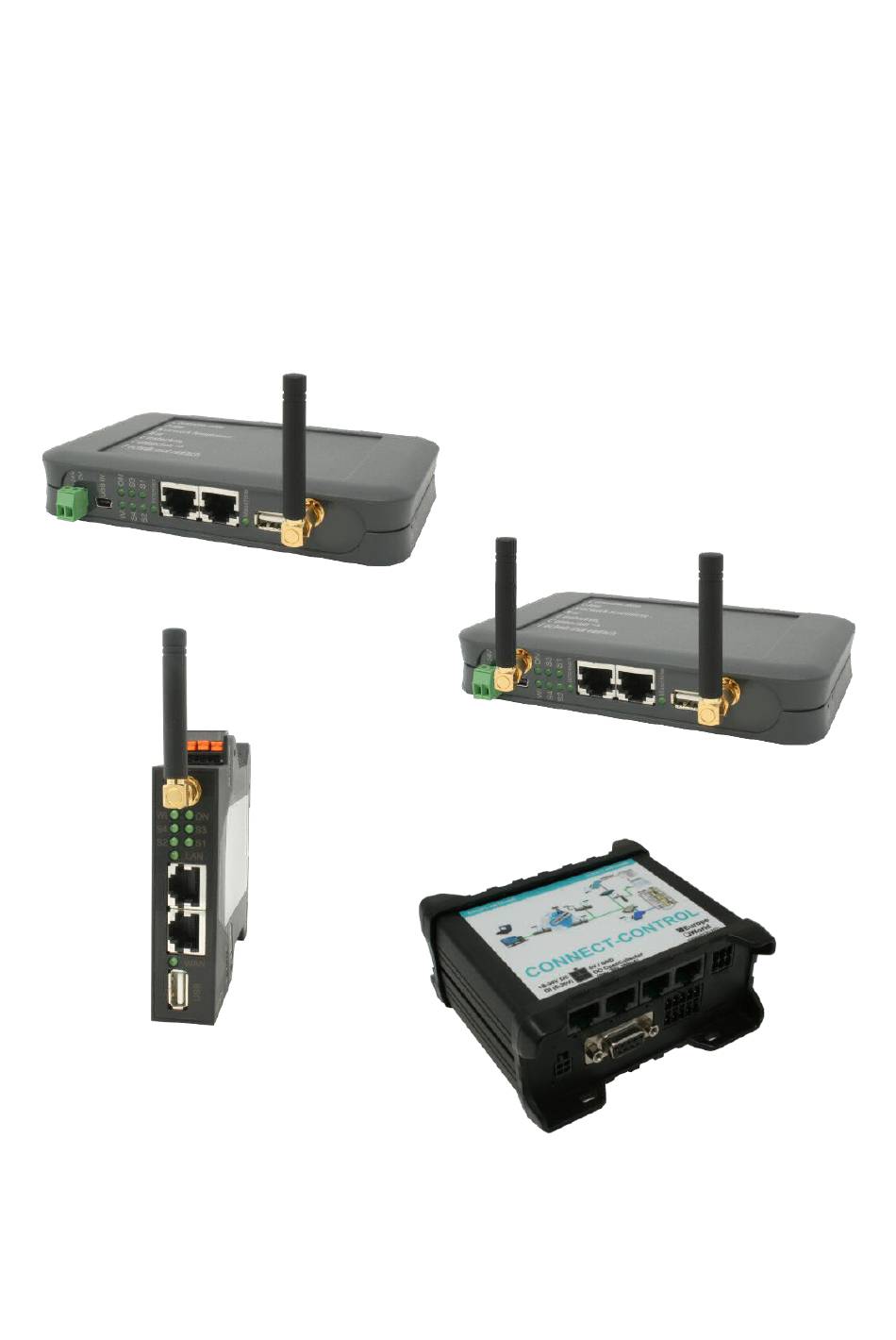

- Seite 1 CONNECT / CONNECT-II / CONNECT-CONTROL Router / Fernwartung / IP-Switch Benutzerhandbuch V1.13 Deutsch Handbuch passend zur Firmware / Software V1.09 und neuer! © Copyright by PI 2020-2024...
- Seite 2 3.2.2.2 WAN-Konfiguration............21 3.2.2.3 LAN-Konfiguration............22 3.2.2.4 Übersicht möglicher Anwendungen.........24 3.2.3 Option IP-Switch..............25 3.2.3.1 Grund-Konfiguration............25 3.2.3.2 Internet-Konfiguration............25 3.2.3.3 Peripherie-Konfiguration..........26 3.3 Verwendung des Geräts..............29 3.3.1 Option Fernwartung..............29 3.3.2 Option Router................30 3.3.3 Option IP-Switch..............30 3.3.3.1 Beispielkonfiguration............31 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 2...
- Seite 3 4.3.4 Seite Status................51 4.3.5 Seite Konfiguration..............52 4.3.5.1 System................52 4.3.5.2 Zugriffsschutz..............53 4.3.5.3 Allgemeines..............53 4.3.5.4 Gerät................54 4.3.5.5 Schnittstellen..............55 4.3.5.6 LTE-Einstellungen............61 4.3.5.7 Proxy-Einstellungen............62 4.3.5.8 LAN-A- / LAN-Einstellungen..........62 4.3.5.9 LAN-B- / WAN-Einstellungen...........64 4.3.5.10 WLAN-Einstellungen............65 4.3.5.11 USB-LAN-Einstellungen..........70 Seite 3 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 4 4.3.6 Seite Firmware- / Software-Update..........73 5 Anwendungshinweise................75 5.1 Zugriff auf einen Teilnehmer mittels TIA-Portal......75 6 Technische Daten................77 6.1 CONNECT..................77 6.2 CONNECT-LTE................77 6.3 CONNECT-II..................78 6.4 CONNECT-II-LTE................78 6.5 CONNECT-CONTROL..............79 7 Zulassungen..................80 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 4...
- Seite 5 Die Geräte CONNECT und CONNECT-II, sind jeweils in einer Standard- Ausführung sowie als Variante mit integriertem LTE-Modem erhältlich. Die Geräte CONNECT sind zudem bei beiden Varianten in einem Tisch- und Hutschienengehäuse verfügbar. Der Funktionsumfang der Geräte hängt von den installierten Optionen ab, die auch kombiniert werden können.
- Seite 6 2 Systemvoraussetzungen 2.1 Hardware Bevor Sie mit der Verwendung des CONNECT-Geräts beginnen können, müssen Sie das Gerät mit Spannung versorgen. Das CONNECT- und CONNECT-II-Gerät kann über den mitgelieferten Spannungsstecker mit 24V DC oder über die Mini-USB-Buchse (nur bei CONNECT-Geräten in Standard-Ausführung) mit Spannung versorgt werden.
- Seite 7 Wartungszwecken zwingend notwendig, da das Gerät selbstständig arbeitet. Bitte beachten Sie, dass bei Verwendung der Verbindungsart CONNECT nach jedem Gerätehochlauf eine Internet- Kommunikation von dem am Gerät angeschlossenen PC erfolgen muss, sodass das CONNECT-Gerät die Internet-Parameter erkennen kann.
- Seite 8 Sobald sich Ihr Gerät in einem konfigurierten Zustand befindet, haben Sie an der PC- und Peripherie-Schnittstelle (falls verwendet) auch die Möglichkeit, mit Hilfe des Schlüsselworts „connect“ auf die Website Ihres Geräts zuzugreifen. Hierzu geben Sie an Stelle der IP-Adresse einfach das Schlüsselwort „connect“...
- Seite 9 3.1.1 Gerät CONNECT / CONNECT-II Der Zugriff auf die Geräte CONNECT / CONNECT-II erfolgt im Regelfall über die WLAN-Schnittstelle. Stellen Sie zunächst sicher, dass die WLAN-Schnittstelle Ihres Laptops oder Tablets aktiviert ist und lassen Sie sich die in Reichweite befindlichen Netze anzeigen. In der Liste der WLAN-Netze sollte nun ein Netzwerk mit der SSID „CONNECT WiFi“...
- Seite 10 Falls Sie über den „Ethernet über USB“-Adapter verfügen, so können Sie bei den CONNECT-Geräten in Standard-Ausführung sowie dem Gerät CONNECT-II-LTE auch über diesen auf das Gerät zugreifen. Das Gerät besitzt an der USB-LAN-Schnittstelle die IP-Adresse 192.168.0.1 und stellt IP-Adressen, wie auch die WLAN-Schnittstelle, mittels DHCP zur Verfügung.
- Seite 11 ZIP-Archiv hochladen. Bestätigen anschließend noch den Warnhinweis, dass es sich um kein von Teltonika zertifiziertes Software-Paket handelt. Wenn der Installationsprozess abgeschlossen ist, können Sie nun über den Menüpunkt „Dienste“ → „CONNECT“ zur Weboberfläche für die CONNECT-Geräte wechseln. Hier sollte nun die Inbetriebnahme-Seite des Geräts angezeigt werden.
- Seite 12 Geräts angezeigt. Falls Sie die Inbetriebnahme gerne erneut ausführen möchten, so müssen Sie Ihr Gerät auf Werkseinstellungen zurücksetzen. Bei den CONNECT-CONTROL-Geräten sind einige der IP- und WLAN- Einstellungen bereits mit der aktuellen Konfiguration vorbelegt. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 13 Grund-Konfiguration Im ersten Schritt der Inbetriebnahme können Sie Parameter für die Vernetzung des Geräts in Ihrer CONNECT-Cloud festlegen. Die Geräte- Nummer dient hierbei zur eindeutigen Identifikation in der Cloud und darf unter Ihren Geräten nicht mehrmals verwendet werden. Optional können Sie Ihrem Gerät auch noch einen Namen geben, der zur leichteren...
- Seite 14 Bitte achten Sie darauf dass der PC über IPv4-Parameter (IP-Adresse, Subnetzmaske, Gateway-Adresse) besitzt, ansonsten erfolgt keine Verbindung ins Internet. • GATEWAY: Das CONNECT-Gerät wird an den Router für den Internet-Zugang angeschlossen. Das Gerät verfügt über eine eigene IP-Adresse, die für den Aufbau der Internet-Verbindung verwendet wird.
- Seite 15 Block, in welchem Sie die Pin-Nummer Ihrer SIM-Karte (falls notwendig) und den Namen des Zugriffspunkts (APN) Ihres Providers festlegen können. Der Zugriffspunkt ist bei den Geräten CONNECT- und CONNECT-II automatisch mit „internet“ vorbelegt, welcher bei einer Vielzahl an Providern funktioniert. Bei CONNECT-CONTROL-Geräten wird dieser automatisch erkannt.
- Seite 16 Als nächstes erfolgt die Konfiguration der Peripherie-Schnittstelle. Die Peripherie-Schnittstelle ist die Netzwerk-Schnittstelle, an der die Geräte die mit Hilfe des CONNECT-Geräts mit den Geräten, die an einem weiteren CONNECT-Gerät angeschlossen sind, kommunizieren können sollen. Haben Sie als Verbindungsart CONNECT gewählt, so ist die Angabe einer Peripherie-Schnittstelle optional.
- Seite 17 Parameter hingegen manuell festlegen und ist die Einstellung „DHCP-Server“ aktiviert, so müssen Geräte, die am CONNECT angeschlossen sind, nicht mehr zwingend manuell konfiguriert werden, sondern diese erhalten dann vom CONNECT-Gerät automatisch eine IP- Konfiguration. Eine manuelle Konfiguration von Peripherie-Geräten ist aber natürlich auch weiterhin möglich.
- Seite 18 Adresse des Geräts ein und klicken anschließend auf das Symbol. Auch hier können Sie einen bestehenden Eintrag mit dem Symbol wieder löschen. Wichtig: Die Peripherie- und Router-Schnittstelle müssen sich unterscheiden, falls die Option verwendet wird. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 18...
- Seite 19 Schnittstelle gewählt wurde, der Block „Geräte“. Dort können einzelne IP- Adressen sowie ganze IP-Adressbereiche für die Peripherie-Geräte festgelegt werden, die über das CONNECT-Gerät mit den Geräten des Partnergeräts kommunizieren dürfen. Um eine Adresse oder einen Adressbereich in die Liste aufzunehmen, müssen Sie die Adressen in die entsprechenden Eingabefelder eintragen und anschließend auf das...
- Seite 20 • Bridge: Das CONNECT-Gerät verbindet mehrere Schnittstellen zu einem gemeinsamen Netzwerk. Die am Gerät angeschlossenen Teilnehmer befinden sich dabei alle im gleichen Subnetz. • Router: Das CONNECT-Gerät routet zwischen dem Netzwerk der WAN-Schnittstelle und dem Netzwerk von einer oder mehrerer LAN-Schnittstelle(n). Die beiden Netzwerke haben dabei jeweils ein eigenes Subnetz.
- Seite 21 Bei der manuellen Konfiguration müssen Sie dann die IP- Adresse und ggf. Subnetzmaske sowie die IP-Adresse des Gateways eintragen. Haben Sie als WAN-Schnittstelle WLAN gewählt, so erscheint zusätzlich ein Block mit WLAN-Einstellungen. Dort geben Sie an, mit welchem Seite 21 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 22 Möchten Sie die Parameter hingegen manuell festlegen und ist die Einstellung „DHCP-Server“ aktiviert, so müssen Geräte, die am CONNECT angeschlossen sind, nicht mehr zwingend manuell konfiguriert werden, sondern diese erhalten dann vom Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 23 CONNECT-Gerät automatisch eine IP-Konfiguration. Eine manuelle Konfiguration von Geräten die am CONNECT angeschlossen werden, ist aber natürlich auch weiterhin möglich. Wenn Sie als LAN-Schnittstelle (auch) WLAN ausgewählt haben, so erscheint zusätzlich ein Block mit WLAN-Einstellungen. Dort können Sie über den Modus zunächst festlegen, ob das Gerät ein eigenes Netzwerk als Access-Point bereitstellen oder als Client mit einem bestehenden Netzwerk verbinden soll.
- Seite 24 Port + WLAN zum Maschinennetz (Routen im Firmennetz nicht vergessen) LAN-Strecke Bridge 1. Gerät Ein Gerät als AP und verlängern Access-Point das zweite als Client Achtung: 2 Geräte dazu 2. Gerät Client notwendig Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 24...
- Seite 25 Gerät die Konfiguration per DHCP von einem Server beziehen soll oder ob die Parameter manuell festgelegt werden. Bei der manuellen Konfiguration müssen Sie dann die IP- Adresse und ggf. Subnetzmaske sowie die IP-Adresse des Gateways eintragen. Seite 25 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 26 Haben Sie als Router-Schnittstelle WLAN gewählt, so erscheint zusätzlich ein Block mit WLAN-Einstellungen. Dort geben Sie an, mit welchem WLAN-Netz sich das CONNECT-Gerät verbinden soll. Hierfür stehen Ihnen die Felder SSID, Sicherheitsstufe, Passwort und Kanal zur Verfügung. Falls Sie sich bei den Einstellungen nicht sicher sind, so haben Sie über den Button „Suche starten“...
- Seite 27 Einstellungen dort auch automatisch holen. Möchten Sie die Parameter hingegen manuell festlegen und ist die Einstellung „DHCP-Server“ aktiviert, so müssen Geräte, die am CONNECT angeschlossen sind, nicht mehr zwingend manuell konfiguriert werden, sondern diese erhalten dann vom CONNECT-Gerät automatisch eine IP-Konfiguration.
- Seite 28 Adresse des Geräts ein und klicken anschließend auf das Symbol. Auch hier können Sie einen bestehenden Eintrag mit dem Symbol wieder löschen. Wichtig: Die Peripherie- und Router-Schnittstelle müssen sich unterscheiden. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 28...
- Seite 29 „Geräteliste“ auf der Seite „Übersicht“ des Webservers durchführen. Sobald das CONNECT-Gerät eine Verbindung zu einem anderen Gerät aus Ihrer CONNECT-Cloud hergestellt hat, hört die LED S1 auf zu blinken und leuchtet stattdessen dauerhaft (nicht bei den CONNECT- CONTROL-Geräten). Die konfigurierten Peripherie-Geräte und ggf. der PC (bei der Verbindungsart CONNECT) können nun so mit den Geräten...
- Seite 30 über einen LAN-Anschluss verfügen verbinden. Haben Sie zwei unterschiedliche Subnetze, die Sie verbinden möchten, so stellen Sie im Gerät die Betriebsart Router ein. Das CONNECT-Gerät routet dann die Pakete zwischen der WAN- und einer oder mehrere LAN- Schnittstellen weiter. Damit ein Gerät auf das Netzwerk der jeweils anderen Schnittstelle zugreifen kann, muss in diesem die IP-Adresse des CONNECT-Geräts als Gateway eingetragen werden.
- Seite 31 Konfiguration finden Sie weiter unten. Hinweis: Ein CONNECT-Gerät bei dem die Option Fernwartung installiert ist, ist von Haus aus ein Gerät zur Kopplung über das Internet. Es kann aber bei Bedarf auch ausschließlich zum Austausch von IP-Adressen mit der IP-Switch-Option verwendet werden.
- Seite 32 Stellen Sie sicher, dass Sie auf Ihr Gerät zugreifen können, wie im Abschnitt „3.1 Zugriff auf das Gerät“ beschrieben. Anschließend können Sie mit der Grund-Konfiguration beginnen: Geräte-Name: Anzeigename für das Gerät (optional) Geräte-Nummer: Geräte-Passwort: (leer lassen) Klicken Sie anschließend auf „Weiter“. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 32...
- Seite 33 LAN-A / WAN (Schnittstelle zum Firmennetz) IP-Konfiguration: Manuell IP-Adresse: IP-Adresse des Geräts im Firmennetz (Beispiel: 10.10.12.100) Subnetzmaske: 255.0.0.0 (automatisch eingetragen) Internet-Zugang: Gateway Gateway-Adresse: IP-Adresse des Gateways im Firmennetz (Beispiel: 10.10.12.1) Klicken Sie anschließend auf „Weiter“. Seite 33 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 34 Adresse des Geräts im Anlagennetz (Beispiel: 192.168.2.200) Subnetzmaske: 255.255.255.0 (automatisch eingetragen) Funktion: aktivieren Netzwerk-Bridge: nicht aktivieren IP-Umsetzungen: Eingabe der Umsetzungen, welche IP-Adresse eines Geräts aus dem Anlagennetz welcher IP-Adresse aus dem Firmennetz entspricht. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 34...
- Seite 35 Klicken Sie anschließend auf „Weiter“. Im letzten Schritt wird die Funktionalität des Geräts festgelegt: Fernzugriff: nicht aktivieren (dadurch werden alle weiteren Felder ausgeblendet) Zum Schluss müssen Sie noch auf „Speichern“ klicken. Seite 35 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 36 Die Konfiguration Ihres Geräts für die Verwendung der Option IP-Switch ist nun abgeschlossen. Die Steuerung im Anlagennetz mit der IP-Adresse 192.168.2.100 kann nun im Firmennetz über die IP-Adresse 10.10.12.101 erreicht werden. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 36...
- Seite 37 4.1 Status-LEDs 4.1.1 Gerät CONNECT / CONNECT-II Die Geräte CONNECT / CONNECT-II verfügen über einige Status-LEDs an der Frontseite des Geräts. Die LEDs haben folgende Bedeutung: • ON: leuchtet, wenn das Gerät mit Spannung versorgt ist • Wi: leuchtet bei aktivem WLAN und blinkt bei Datentransfer •...
- Seite 38 1s UMTS-Verbindung ohne Datenverbindung leuchtet / blinkt UMTS-Verbindung mit Datenverbindung (blinkt bei Datentransfer) grün blinkt jede 1s LTE-Verbindung ohne Datenverbindung leuchtet / blinkt LTE-Verbindung mit Datenverbindung (blinkt bei Datentransfer) Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 38...
- Seite 39 4.2 Taster 4.2.1 Gerät CONNECT / CONNECT-II Die Geräte CONNECT / CONNECT-II besitzen auf der rechten Seite über zwei Taster. Diese haben die folgende Funktion: • FS: Taster zum Auslösen von Werkseinstellungen • T: aktuell nicht in Verwendung Wenn Sie Ihr Gerät auf Werkseinstellungen zurücksetzen möchten, dann müssen Sie den Taster „FS“...
- Seite 40 „English“ bzw. „Deutsch“ ganz unten im Menü umschalten. Diese Einstellung wird im Gerät gespeichert. Bei CONNECT-CONTROL-Geräten befindet sich links in der Fußzeile das Logo von Teltonika Networks. Wenn Sie auf das Logo klicken, wird die Weboberfläche des RUT955 von Teltonika geöffnet. Dort haben Sie dann die Möglichkeit weitere Einstellungen unabhängig der CONNECT-...
- Seite 41 Menüpunkt „Abmelden“: Nachdem Sie auf den Eintrag geklickt haben, wird die folgende Meldung angezeigt und Sie werden nach 5 Sekunden wieder auf die Startseite weitergeleitet, welche erneut eine Passwortabfrage auslöst: Seite 41 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 42 Schaltfläche geöffnet werden können. Um einen geöffneten Dialog wieder zu schließen, müssen Sie lediglich auf den Button „Schließen“ oder auf einen Bereich außerhalb des Dialogs klicken. Die einzelnen Dialoge werden im folgenden genauer erklärt. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 42...
- Seite 43 Hinweis: Wenn die Option Fernwartung in Ihrem Gerät nicht installiert ist oder Sie den Fernzugriff nicht verwenden, so wird sobald das Gerät betriebsbereit ist bei „Verbindung“ der Text „nicht verwendet“ angezeigt. Seite 43 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 44 Öffnen Dialogs „Geräteliste“ werden zunächst automatisch alle Geräte, die sich in Ihrer CONNECT-Cloud befinden abgerufen. Nach wenigen Sekunden wird dann eine Tabelle mit den gefundenen Geräten angezeigt. Über die Symbole , die in der letzten Spalte der Tabelle angezeigt werden, haben Sie dann die Möglichkeit eine Verbindung zu einem Gerät herzustellen bzw.
- Seite 45 Webserver des gewählten Geräts angezeigt wird. Hinweis: Falls zuvor bereits die Remote-Konfig zu einem Gerät gestartet, aber nicht beendet wurde, so wird diese zunächst beendet. Der parallele Zugriff per Remote-Konfig zu mehreren Geräten ist nicht möglich. Seite 45 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 46 Soll ein Peripherie-Gerät, dessen IP-Adresse umgesetzt wird, auch über den Tunnel von den Geräten des Partnergeräts erreicht werden können, so müssen Sie die Zieladresse dieses Geräts auch zusätzlich im Dialog „Adressen“ eintragen. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 46...
- Seite 47 Button „Speichern“ klicken, um die Einstellungen dann auch zu übernehmen. Hinweis: Falls Sie die Verbindungsart LTE verwenden, so steht dieser Dialog nicht zur Verfügung, da hier keine Router-Schnittstelle verwendet wird. Seite 47 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 48 Nur die Geräte deren Adresse in diesem Dialog konfiguriert sind und die Geräte die mittels DHCP automatisch erkannt wurden, sowie, bei Verwendung der Verbindungsart CONNECT, der angeschlossene PC, sind dazu berechtigt über den Tunnel und somit mit den Geräten des Partnergeräts zu kommunizieren.
- Seite 49 4.3.3.6 DHCP-Leases Im Dialog „DHCP-Leases“ sehen Sie eine Liste mit Geräten, die mittels DHCP automatisch eine IP-Adresse vom CONNECT-Gerät erhalten haben und somit neben den manuell konfigurierten Geräten ebenfalls über den Tunnel mit den Geräten des Partnergeräts kommunizieren können. Die Tabelle zeigt dabei sowohl die MAC- als auch die zugewiesene IP-Adresse des Geräts sowie, wenn vorhanden, den vom...
- Seite 50 Informationen können hilfreich sind, wenn Sie z. B. prüfen wollen, ob das Gerät eine LTE- oder WLAN-Verbindung aufgebaut hat und wie gut der Signalpegel ist. Bei Problemen mit dem Gerät sind diese Information ggf. auch für den Support hilfreich. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 50...
- Seite 51 In der Gruppe „System“ werden lediglich einige Informationen über das Gerät angezeigt. Hier können noch keine Einstellungen vorgenommen werden. Ein Aktualisieren der Firmware bzw. Software ist über Seite „Firmware-Update“ bzw. „Software-Update“ möglich. Seite 51 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 52 Des Weiteren haben Sie mit dem Button „Datei für Support erzeugen“ die Möglichkeit, eine .bin-Datei zu erzeugen, die die Konfiguration und den Status des Geräts enthält. Diese Informationen können für den Support hilfreich sein, falls Sie Fragen oder Probleme haben. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 52...
- Seite 53 Das Passwort des Geräts, welches zum Aufbauen einer Verbindung zu diesem Gerät benötigt wird. Im untergeordneten Block „Partnergerät“ können Sie die automatische Verbindung zu einem weiteren Gerät aus Ihrer CONNECT-Cloud festlegen: Verbindung: Gibt an, ob das Gerät automatisch eine Verbindung zu einem Gerät aus Ihrer CONNECT-Cloud aufbauen soll.
- Seite 54 Block „Router“ die Betriebsart des Geräts sowie die Verwendung der Netzwerk-Schnittstellen fest: Betriebsart: keine Die Bridge- und Router-Funktion des Geräts sind deaktiviert. Bridge Das Gerät verbindet mehrere Schnittstellen zu einem gemeinsamen Netzwerk. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 54...
- Seite 55 Falls die Option Fernwartung in Ihrem Gerät installiert ist, legen Sie im Block „Schnittstellen“ die Verbindungsart mit dem Internet sowie die Verwendung der Netzwerk-Schnittstellen fest: Verbindungsart: lokal Die Fernwartungs-Funktion des Geräts ist deaktiviert. Seite 55 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 56 Gerät aus Ihrer CONNECT-Cloud möglich sein soll. Hinweis: Die Verbindungsart lokal ist nur bei installierter Router-Option verfügbar. Die Verbindungsart LTE ist nur bei CONNECT-Geräten mit integriertem LTE-Modem verfügbar. Wichtig: Die Router- und PC-Schnittstelle müssen sich zwingend unterscheiden. Die Peripherie-Schnittstelle hingegen muss sich nicht unbedingt von der Router- oder PC-Schnittstelle unterscheiden.
- Seite 57 Einstellung werden alle Pakete, für die keine Umsetzung der IP-Adresse möglich oder konfiguriert ist weitergegeben. Wichtig: Wenn die Option IP-Switch verwendet wird, müssen sich die Router- und Peripherie-Schnittstelle zwingend unterscheiden. Seite 57 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 58 Sollte trotz guter Signalqualität keine Internetverbindung aufgebaut werden können, so empfehlen wir auf den Treiber AT/PPP umzustellen. Sollten Sie eine SIM-Karte von der Telekom verwenden, so empfehlen wir generell den Treiber AT/PPP. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 58...
- Seite 59 GATEWAY gewählt ist, da diese nur in diesem Modus relevant sind. 4.3.5.8 LAN-A- / LAN-Einstellungen Die Einstellungen in dieser Gruppe betreffen die Netzwerk-Anbindung des Geräts für die LAN-A-Schnittstelle (für CONNECT und CONNECT-II) bzw. LAN-Schnittstelle (für CONNECT-CONTROL): MAC-Adresse: Die MAC-Adresse der Schnittstelle (diese kann nicht verändert werden).
- Seite 60 Adresse und Subnetzmaske leer. Wichtig: Falls Sie die Schnittstelle als Teil der Bridge-Schnittstelle verwenden oder in Ihrem Gerät die Verbindungsart CONNECT eingestellt ist und die Schnittstelle als Router-Schnittstelle verwendet wird, so sind diese Einstellungen nicht verfügbar. Im Auslieferungszustand des CONNECT-CONTROL-Geräts erzeugt das Gerät ein eigenes WLAN-Netzwerk.
- Seite 61 4.3.5.9 LAN-B- / WAN-Einstellungen Die Einstellungen in dieser Gruppe betreffen die Netzwerk-Anbindung des Geräts für die LAN-B-Schnittstelle (für CONNECT und CONNECT-II) bzw. WAN-Schnittstelle (für CONNECT-CONTROL): Schnittstelle: Gibt an, ob die Schnittstelle verwendet werden soll. (nur CONNECT-CONTROL) MAC-Adresse: Die MAC-Adresse der Schnittstelle (diese kann nicht verändert werden).
- Seite 62 Wichtig: Falls Sie die Schnittstelle als Teil der Bridge-Schnittstelle verwenden oder in Ihrem Gerät die Verbindungsart CONNECT eingestellt ist und die Schnittstelle als Router-Schnittstelle verwendet wird, so sind diese Einstellungen nicht verfügbar. Haben Sie ein CONNECT-CONTROL- Gerät und die Einstellung gesetzt, dass der WAN-Port für die LAN- Schnittstelle verwendet werden soll, dann sind diese Einstellungen ebenfalls nicht mehr verfügbar.
- Seite 63 Sind Sie sich bei den WLAN-Einstellungen Ihres bestehenden WLAN- Netzwerkes nicht sicher, so haben Sie die Möglichkeit, nach bestehenden WLAN-Netzwerken zu suchen. Klicken Sie dazu einfach auf den Button „Suche starten“. Es erscheint nun folgende Meldung: Seite 63 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 64 Felder (Modus, SSID, Sicherheitsstufe und Kanal) vor- ausgefüllt. Das Passwort müssen Sie, falls vorhanden, natürlich noch selbst eingeben. Falls Sie Ihr CONNECT-Gerät als Access-Point (AP) konfigurieren möchten, kann es nützlich sein, herauszufinden, welcher WLAN-Kanal aktuell am wenigsten belastet ist. Hierfür haben Sie die Möglichkeit sich eine Kanalauslastung anzeigen zu lassen.
- Seite 65 Schnittstelle deaktivieren. Wichtig: Falls Sie die Schnittstelle als Teil der Bridge-Schnittstelle verwenden oder in Ihrem Gerät die Verbindungsart CONNECT eingestellt ist und die Schnittstelle als Router-Schnittstelle verwendet wird, so sind die IP- Einstellungen der WLAN-Schnittstelle nicht verfügbar. Die WLAN-Schnittstelle kann nicht deaktiviert werden, falls diese als einer der Schnittstellen des CONNECT-Geräts gewählt wurde.
- Seite 66 LAN-Schnittstellen und hat somit auch die gleichen IP-Parameter wie die LAN-Schnittstelle. Wichtig: Falls Sie die Schnittstelle als Teil der Bridge-Schnittstelle verwenden oder in Ihrem Gerät die Verbindungsart CONNECT eingestellt ist und die Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 66...
- Seite 67 Schnittstelle als Router-Schnittstelle verwendet wird, so sind die IP- Einstellungen der WLAN-AP-Schnittstelle nicht verfügbar. Die WLAN-AP-Schnittstelle kann nicht deaktiviert werden, falls diese als einer der Schnittstellen des CONNECT-Geräts gewählt wurde. Die Verwendung der Schnittstelle als PC-Schnittstelle ist nicht möglich. Bitte beachten Sie, dass das Netzwerk der WLAN-AP-Schnittstelle nur verfügbar ist, falls eine Verbindung zu dem bei der WLAN-Schnittstelle...
- Seite 68 Sie einfach den DHCP-Modus und lassen Sie die Felder IP-Adresse und Subnetzmaske leer. Wichtig: Falls Sie die Schnittstelle als Teil der Bridge-Schnittstelle verwenden oder in Ihrem Gerät die Verbindungsart CONNECT eingestellt ist und die Schnittstelle als Router-Schnittstelle verwendet wird, so sind diese Einstellungen nicht verfügbar. Wichtig: Durch das Ändern einiger Einstellungen müssen ggf.
- Seite 69 Sie auf die Startseite des Geräts weitergeleitet. Wichtig: Haben Sie im Gerät einen DHCP-Client aktiviert, dann erfolgt für diese Schnittstelle keine automatische Umleitung auf die Startseite, da die IP- Adresse dieser Schnittstelle noch unbekannt ist. Seite 69 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 70 Sobald Sie die Firmware-Datei (dies ist eine Datei mit der Endung .bin) bzw. Software-Datei (dies ist eine Datei mit der Endung .ipk) ausgewählt haben, können Sie auf den Button klicken, um den Update-Vorgang zu starten. Daraufhin erscheint die folgende Meldung: Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 70...
- Seite 71 Sobald der Vorgang abgeschlossen ist, sollten Sie automatisch auf die Startseite des Geräts weitergeleitet werden. Sollte nach einem Firmware-Update die Weiterleitung nicht funktionieren, so haben Sie auch die Möglichkeit auf den Link im Text zu klicken. Seite 71 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 72 5 Anwendungshinweise 5.1 Zugriff auf einen Teilnehmer mittels TIA-Portal Mit Hilfe des CONNECT-Geräts und dem TIA-Portal haben Sie auch die Möglichkeit, auf einen entfernten Teilnehmer, wie z. B. eine Steuerung oder ein Bediengerät, zuzugreifen, um von der Ferne z. B. die Diagnose aufzurufen oder eine Änderung zu übertragen.
- Seite 73 Eintrag „Konfigurationen“ → „IE-PG-Zugang“ navigieren. Dort sollten Sie die erzeugte temporäre IP-Adresse sehen: Klicken Sie nun auf den Button „Lösche projektspezifische IP-Adressen“. Anschließend können Sie den Dialog schließen und sich erneut mit dem Teilnehmer verbinden. Seite 73 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 74 1 x Antennenbuchse RP-SMA(f) (2.4 GHz IEEE 802.11 b/g/n) 1 x Antennenbuchse RP-SMA(f) (FDD LTE / TDD LTE / TDSCDMA / UMTS / GSM) Betriebstemperatur: 0 - 55°C Gehäuse: Kunststoff-Tischgehäuse oder Kunststoff-Klemmengehäuse für Hutschienenmontage Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 74...
- Seite 75 IEEE 802.11 b/g/n + 5 GHz IEEE 802.11ac) 1 x Antennenbuchse RP-SMA(f) (FDD LTE / TDD LTE / TDSCDMA / UMTS / GSM) Betriebstemperatur: 0 - 55°C Gehäuse: Kunststoff-Tischgehäuse Abmessungen: 115 x 95 x 30 mm Seite 75 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 76 2 x SIM-Karteneinschub Betriebstemperatur: -40 – 75°C Gehäuse: Metallgehäuse zur Tisch- oder Wandmontage Abmessungen: 106 x 80 x 46 mm Hinweis: Die Hardware vom CONNECT-CONTROL entspricht dem RUT955 von Teltonika Networks. Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 76...
- Seite 77 7 Zulassungen Seite 77 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 78 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 78...
- Seite 79 Seite 79 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 80 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 80...
- Seite 81 Seite 81 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 82 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 82...
- Seite 83 Seite 83 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 84 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 84...
- Seite 85 Seite 85 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 86 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 86...
- Seite 87 Seite 87 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
- Seite 88 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13 Seite 88...
- Seite 89 Seite 89 Handbuch CONNECT / CONNECT-II / CONNECT-CONTROL V1.13...
