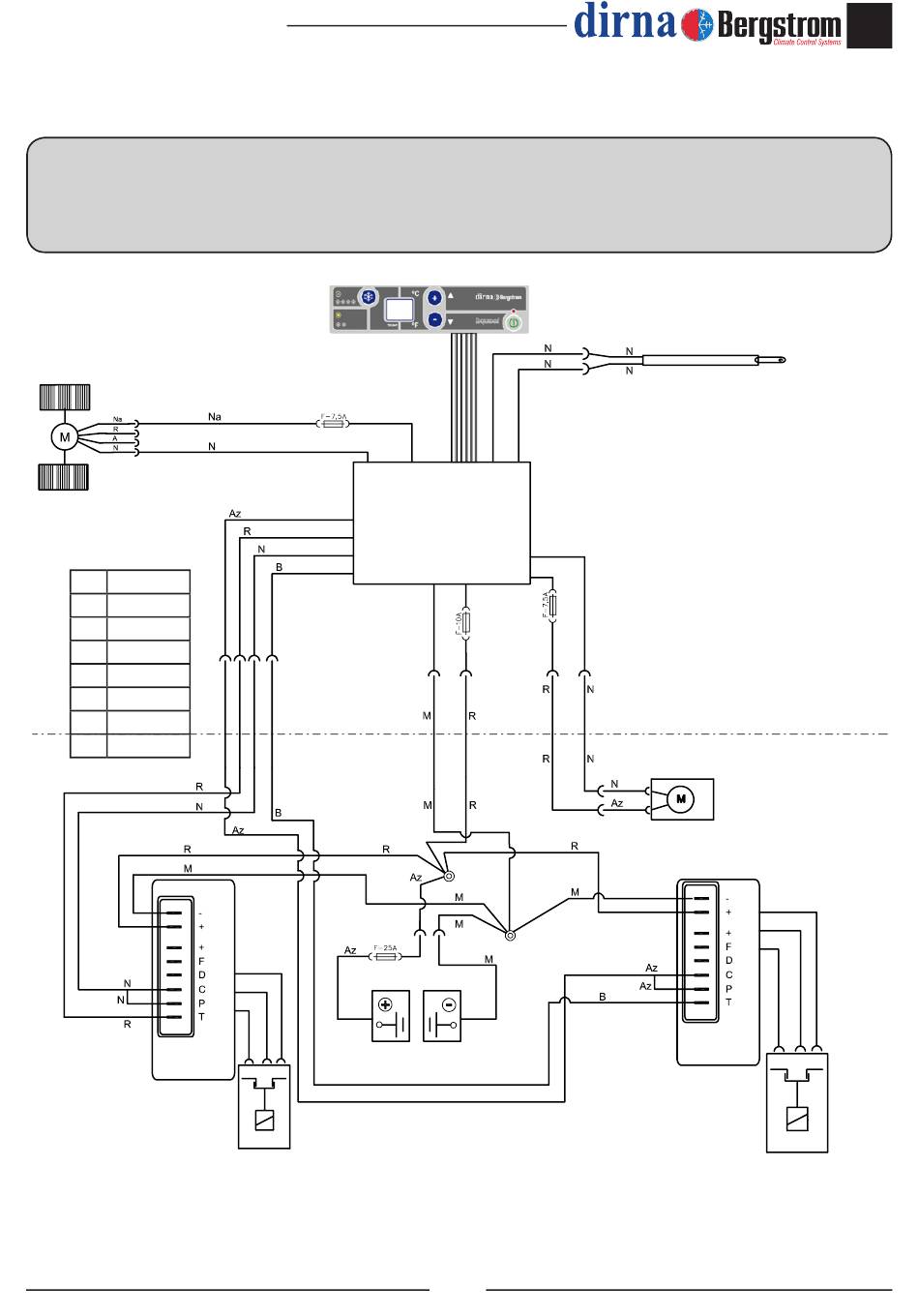

Esquema Eléctrico - dirna Bergstrom bycool green line Compact 1.4 Montageanweisungen

COMPACT 1.4
Precaución de no invertir las polaridades al conectar el equipo a la batería. Si esto sucediera la
placa de mandos no se enciende y el equipo no funciona.
Soplador
centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
2º Compresor
All manuals and user guides at all-guides.com
AVISO IMPORTANTE!
¡
Control
electrónico
Toma original
2 Compresor
13
Air conditioning for vehicles
Esquema eléctrico
Sensor
aire de retorno
Ventilador del
condensador
Módulo
electrónico
1º Compresor
1 Compresor
ES
