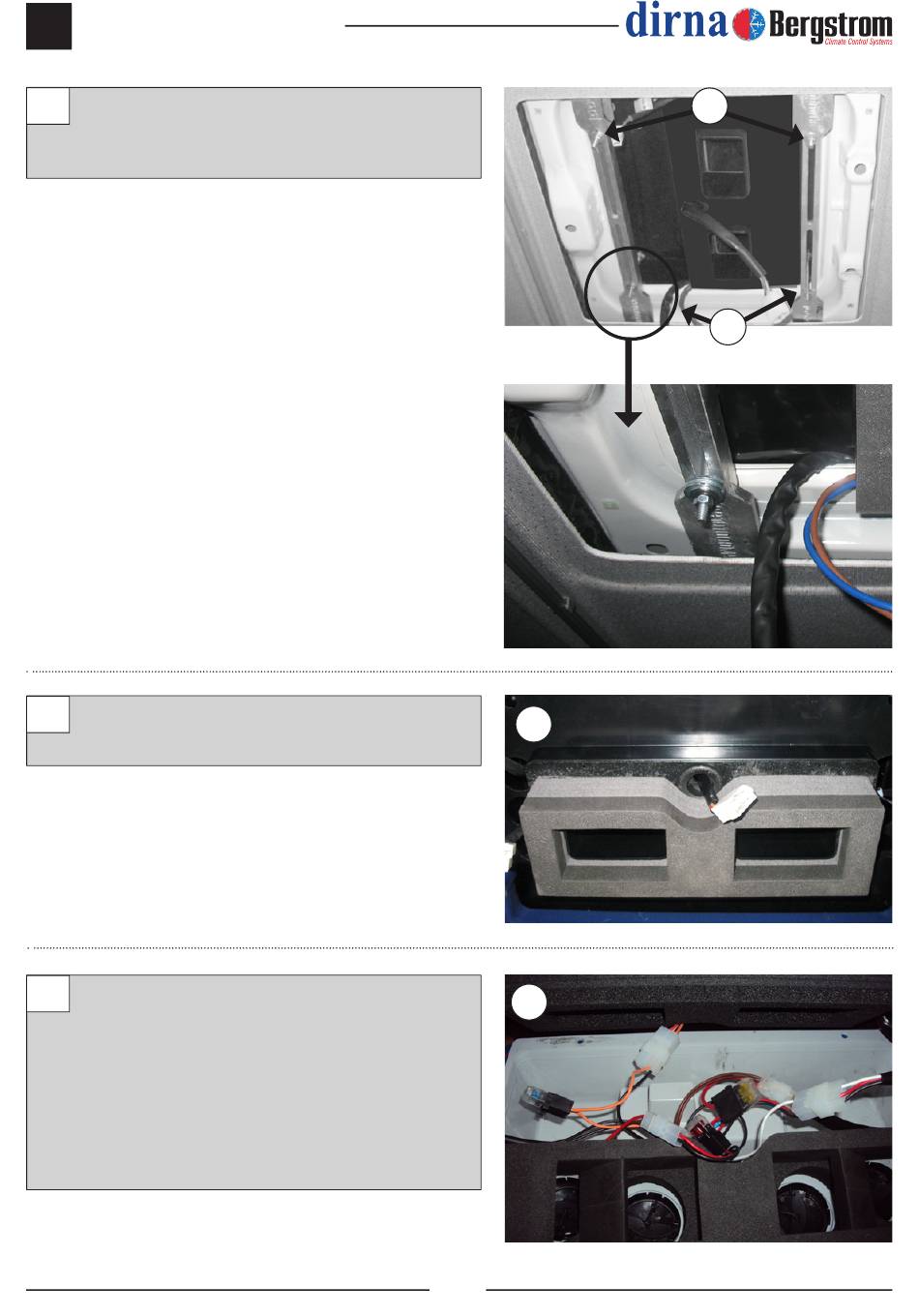

5a (2) Befestigungsstützen auf den Gewindebolzen
zwischen Posterung und Stahlkonstruktion des
Fahrerhauses.
6 Montieren Sie den Schaumgummi Luftkanal mit
dem weichen Teil zur Grundplatte / Basis.
7
Die (2) 4-Wege-Kästen und die (2) 2-Wege-
Kästen zwischen der Anlage und der inneren
Luftverteilertafel anschließen und danach das
Netzkabel am 2-Wege-Kasten als "T" .
ACHTUNG: Die Farben des 2-Wege- Kastens
des Elektrolüfters dürfen (Kasten mit Kabeln
R und N) keinesfalls vertauscht werden!
