dirna Bergstrom bycool green line Compact 1.4 Montageanweisungen Seite 43

COMPACT 1.4

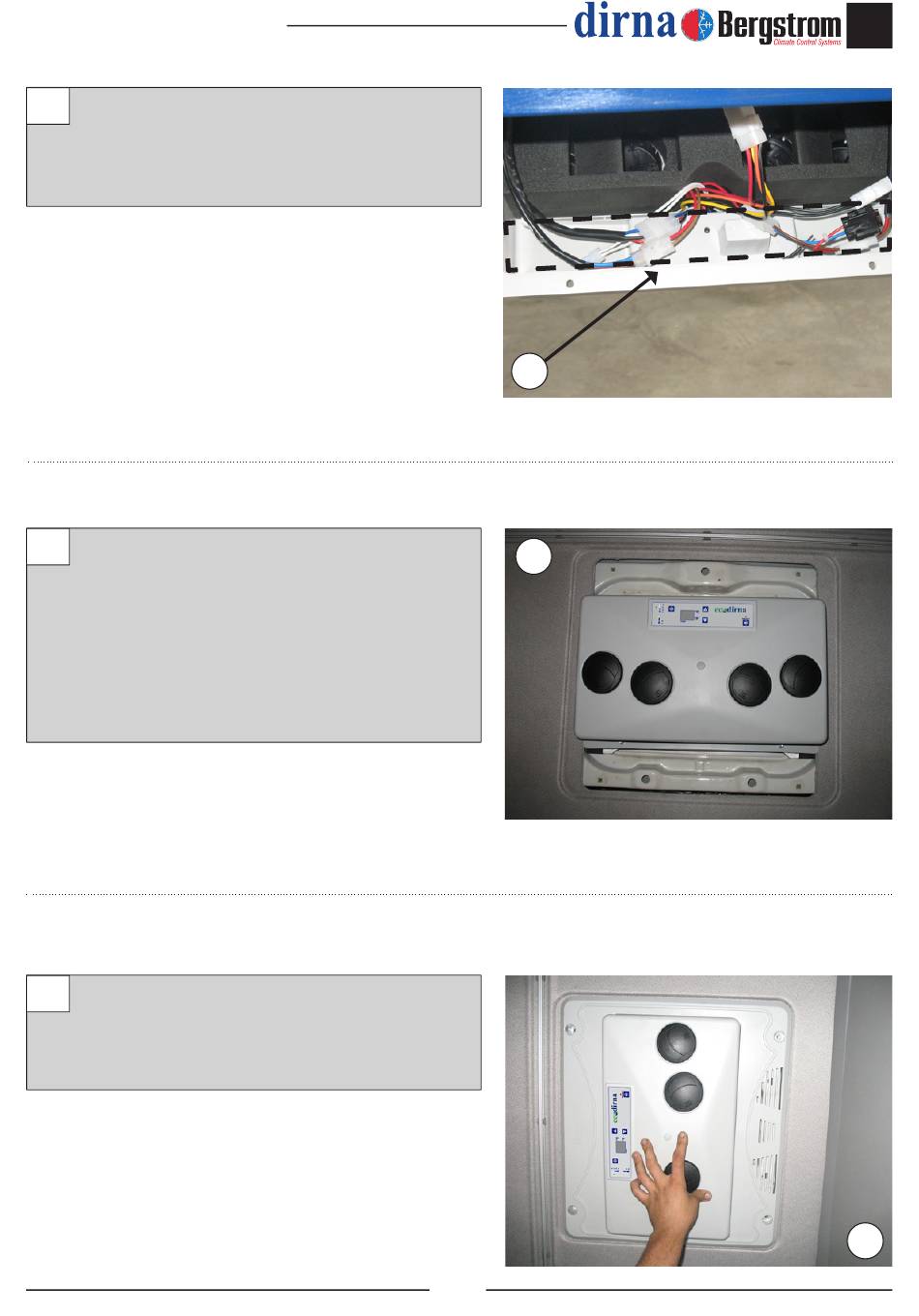

8 Kabel in die Aussparung (H) in der inneren
Luftverteilertafel stecken, um die Justierung der
Kabelführungen mit der Grundplatte der Anlage
nicht zu beeinträchtigen.
9
Innere Luftverteilungstafel mit (4) Flachscheiben
6mm auf
platzieren und mit (4) selbstsichernden Muttern
M6 befestigen, jedoch nicht anziehen.
Die Führungsleitungen müssen auf das
Schaumgummi treffen, um Luftaustritt zu
unterbinden.
10
Konsole mit den Originalschrauben anlegen und
auf dem Compact in der am besten geeigneten
Position zentrieren, bis die Originalschrauben
an ihrer Stelle liegen.
All manuals and user guides at all-guides.com
den Befestigungshalterungen
Air conditioning for vehicles
8
9
43
ES GE
10
