Funktionsprinzip
RobotGun GM03-R
Rev. 01 02/20
Hochspannungserzeugung
Die Pistolensteuerung liefert eine hochfrequente Niederspannung von ca.
10 V eff. Diese wird durch das Pistolenkabel (1) der
Hochspannungskaskade (2) im Schaft der Pistole zugeführt.
In der Hochspannungskaskade (2) wird die Niederspannung in einem
ersten Schritt (c) hochtransformiert. Diese primäre Hochspannung wird im
zweiten Schritt (d) in der eigentlichen Hochspannungskaskade
gleichgerichtet und stufenweise vervielfacht, bis sie am Ende die
erforderliche Hochspannung aufweist (ca. 100 kV). Die Hochspannung
wird nun im Zerstäuber zur Elektrode (E) geführt.

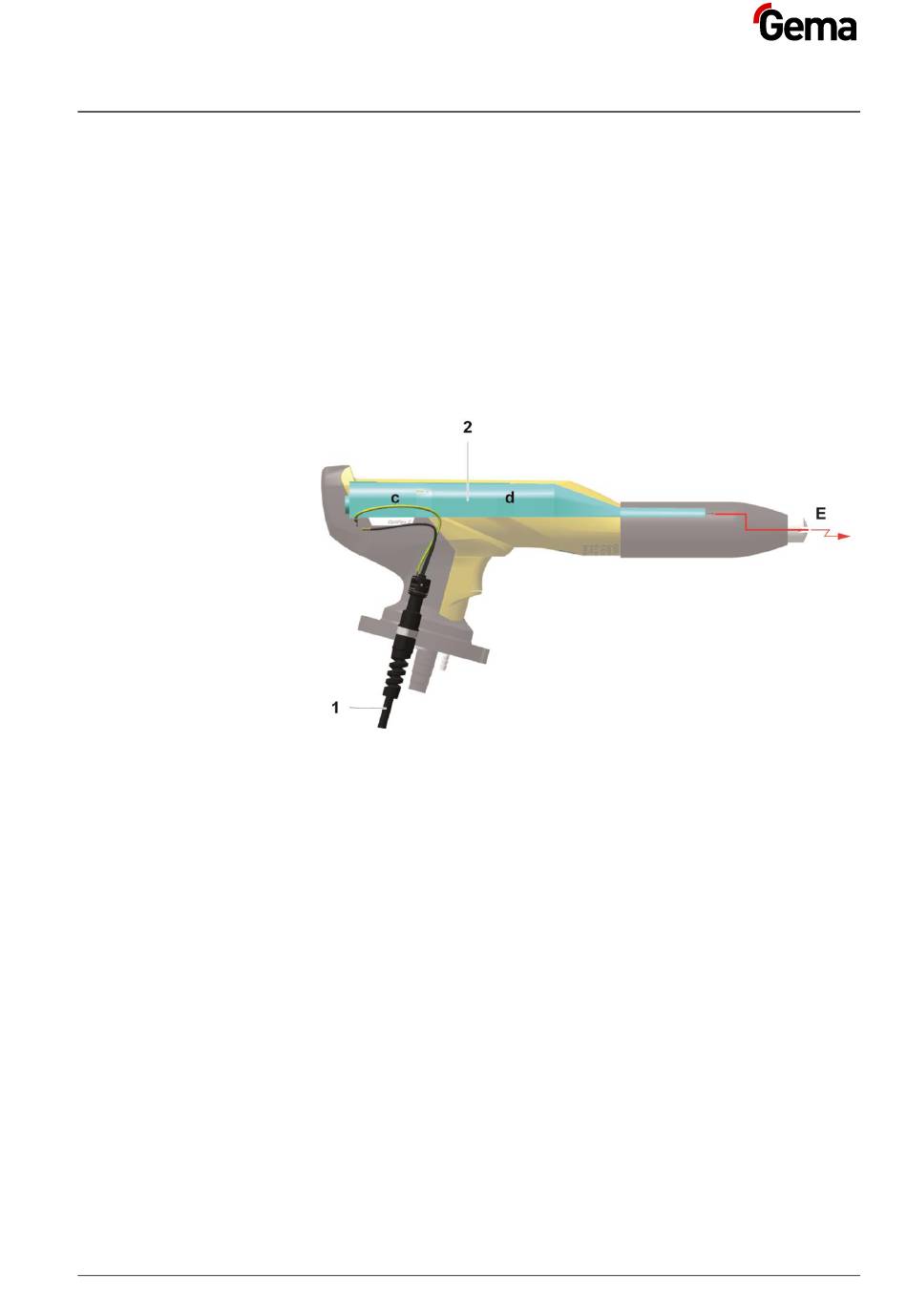

Abb. 5
Pulverfluss und Elektrodenspülluft
Die Elektrodenspülluft wird beim Einsatz von belüfteten Zerstäubern mit
dem dafür vorgesehenen Anschluss auf der Rückseite der
Pistolensteuerung verbunden (siehe dazu die Betriebsanleitung der
Pistolensteuerung). Die Funktionen der Zerstäuber sind im
entsprechenden Kapitel in diesem Dokument beschrieben.
