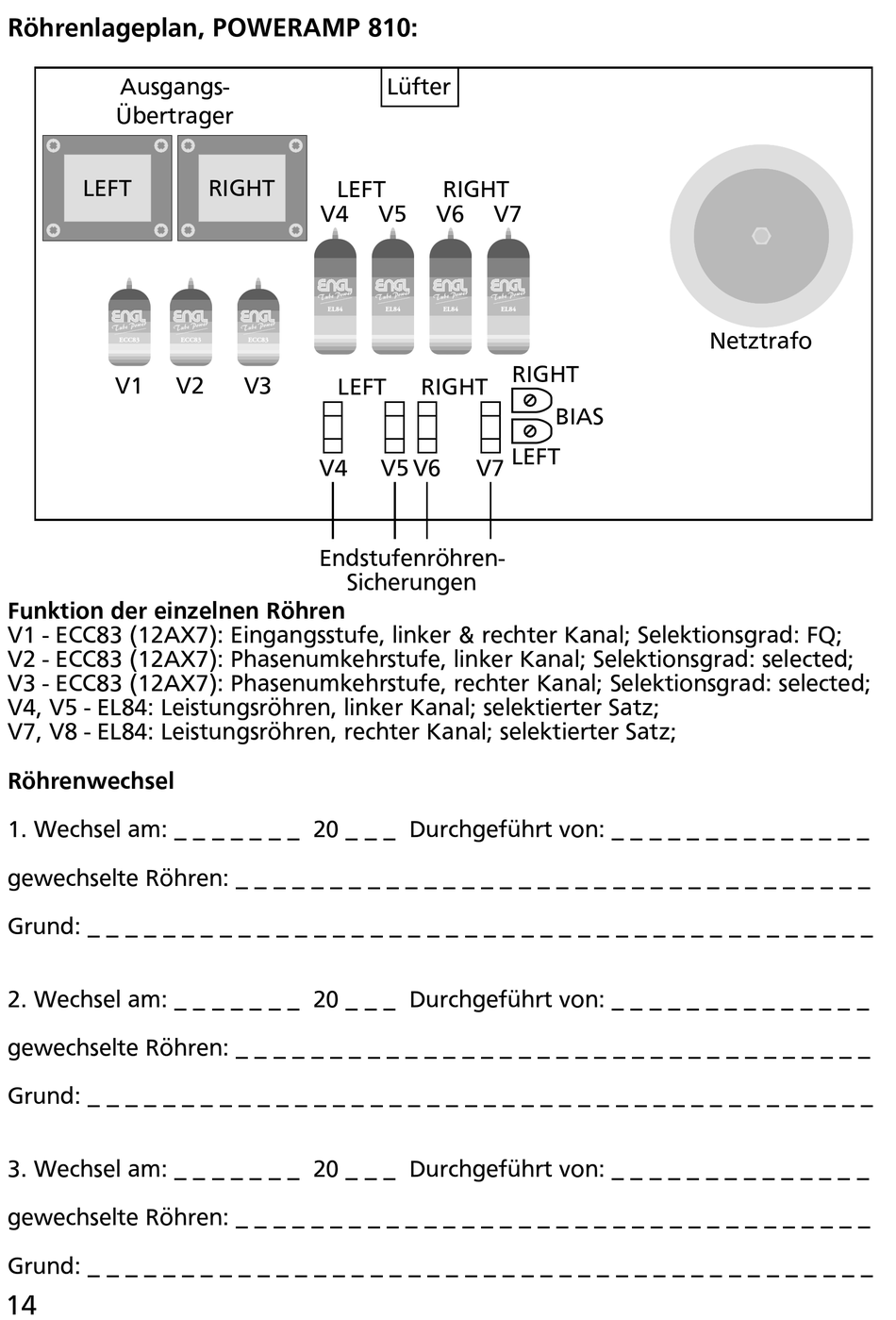

Röhrenlageplan, POWERAMP 810:
Ausgangs-
Lüfter
Übertrager
LEFT
RIGHT
LEFT
RIGHT
V4
V5
V6
V7
EL84
EL84
EL84
EL84
Netztrafo
ECC83
ECC83
ECC83
RIGHT
V1
V2
V3
LEFT
RIGHT
BIAS
LEFT
V4
V5 V6
V7
Endstufenröhren-
Sicherungen
Funktion der einzelnen Röhren
V1 - ECC83 (12AX7): Eingangsstufe, linker & rechter Kanal; Selektionsgrad: FQ;
V2 - ECC83 (12AX7): Phasenumkehrstufe, linker Kanal; Selektionsgrad: selected;
V3 - ECC83 (12AX7): Phasenumkehrstufe, rechter Kanal; Selektionsgrad: selected;
V4, V5 - EL84: Leistungsröhren, linker Kanal; selektierter Satz;
V7, V8 - EL84: Leistungsröhren, rechter Kanal; selektierter Satz;
Röhrenwechsel
1. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
2. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
3. Wechsel am: _ _ _ _ _ _ _ 20 _ _ _ Durchgeführt von: _ _ _ _ _ _ _ _ _ _ _ _ _ _
gewechselte Röhren: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Grund: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
14
