Busch-Powernet EIB
Technische Daten
Versorgung
Bedien- und Anzeigeelemente
Anschlüsse
Schutzart
Umgebungstemperaturbereich
Bauform, Design
Gehäuse
Montage
Abmessungen
Einbautiefe/Breite
Gewicht
Approbation
CE-Zeichen
12 - 2

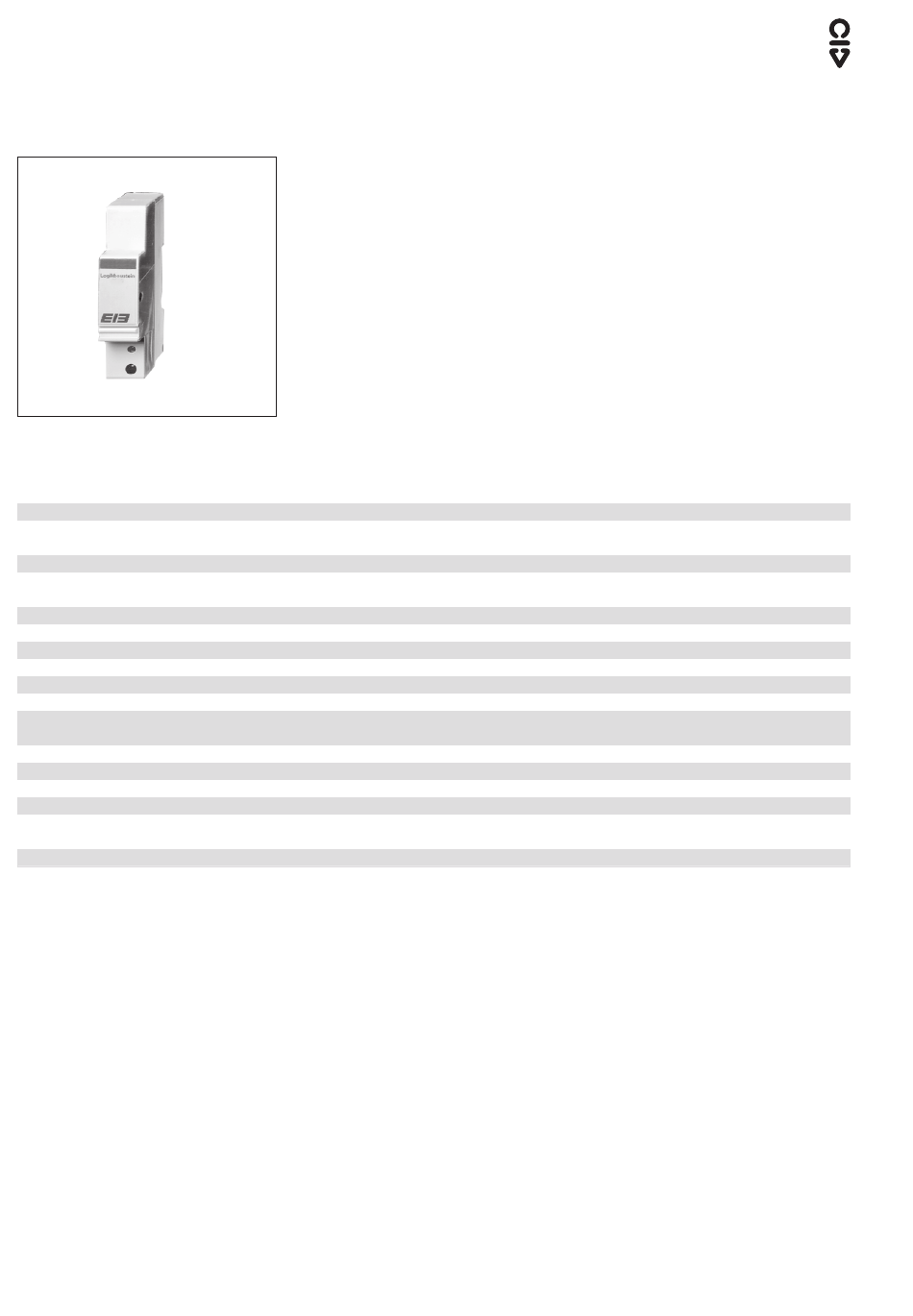

Logikbaustein, REG
Typ: 6998-101
Der Logikbaustein ist ein Reihenein-
baugerät.
Er ermöglicht komplexere Aufgaben:
– UND-, ODER-, NICHT-UND- oder
NICHT-ODER-Verknüpfungen mit 4
oder 8 Eingängen und zusätzlichen
Zeitverzögerungen
– UND-, ODER-, NICHT-UND-, NICHT-
ODER-, EXKLUSIV-ODER- oder
ÄQUIVALENZ-Verknüpfungen mit 2
Eingängen ohne Zeitverzögerungen
– Powernet EIB
– LED und Taste
– Powernet EIB
– IP 20, EN 60 529
– Betrieb
– Lagerung
– Transport
– modulares Installationsgerät, pro M
– Kunststoffgehäuse
– Farbe
– auf Tragschiene 35 mm,
DIN EN 50022
– 90 x 27 x 61 mm (H x B x T)
– 68 mm / 1,5 Modul à 18 mm
– 0,1 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
– Filterung von 1-Bit-, 4-Bit- oder
1-Byte-Telegrammen
– Zeitgesteuerte Abfolge von 1-Bit-Te-
legrammen mit bis zu drei verschie-
denen Zeitgliedern
– Aussenden von bis zu acht 1-Bit-
oder 1-Byte-Telegrammen nach
Empfang eines 1-Bit-Telegramms
– Lichtszenensteuerung mit Schalt-
oder Dimmaktoren. Acht Lichtszenen
mit bis zu vier Aktorgruppen können
vordefiniert und vom Anwender je-
derzeit neu programmiert werden.
230 V AC, +/– 10 %, 50 Hz
zur Vergabe der
physikalischen Adresse
Schraubklemmen
Anschlussquerschnitt 1 ... 2,5 mm
- 5 °C ... 45 °C
- 25 °C ... 55 °C
- 25 °C ... 70 °C
grau
2
0073-1-6874
April 2002
