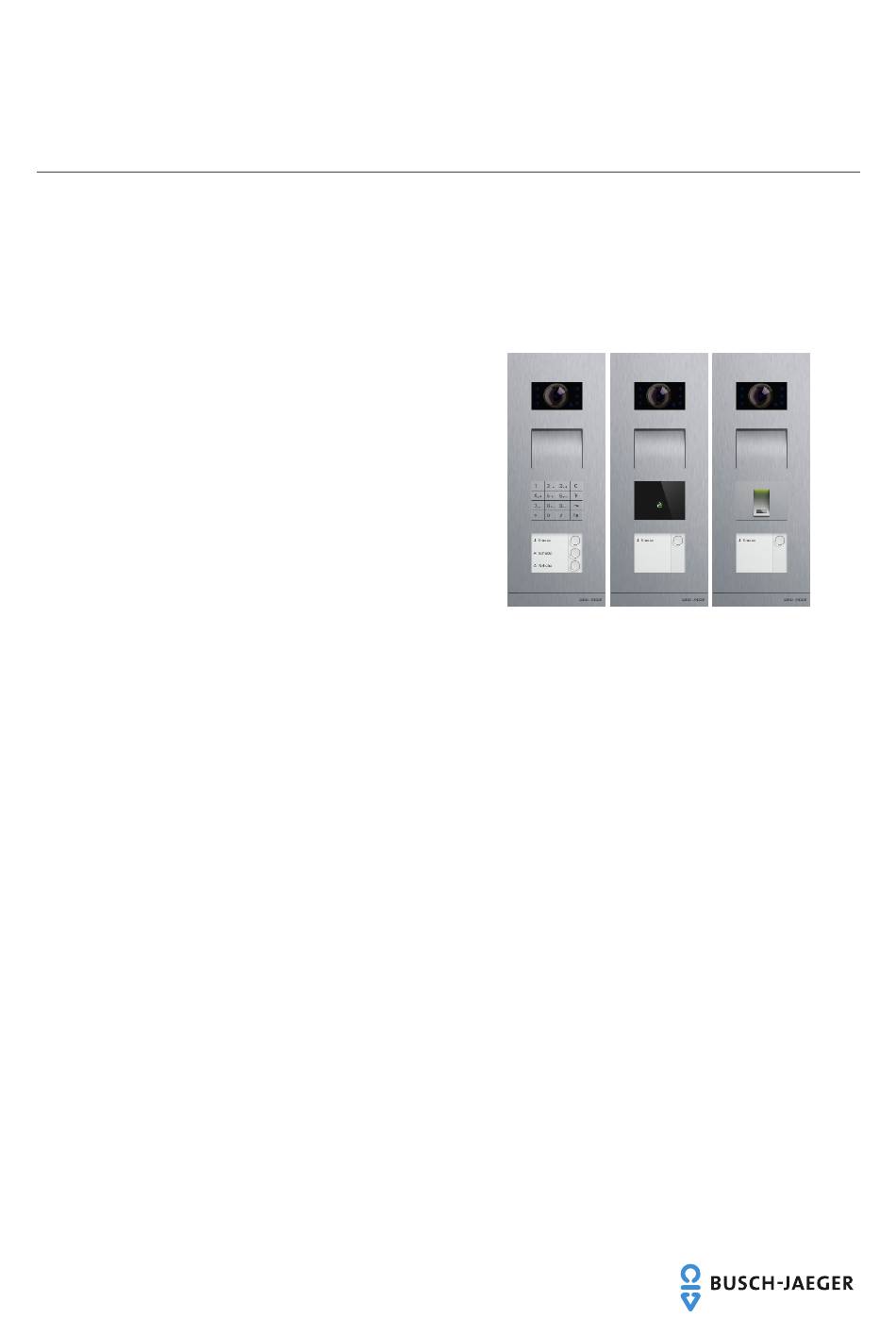

- Seite 1 1373-1-8679│15.12.2014 Technisches Handbuch Busch-Welcome 8317x-xxx Tastatur-Modul Transponder-Modul Fingerprint-Modul...
-
Seite 2: Inhaltsverzeichnis
Busch-Welcome Inhalt Sicherheit __________________________________________________________________________ 3 Bestimmungsgemäßer Gebrauch _______________________________________________________ 3 Umwelt ____________________________________________________________________________ 3 Entsorgung __________________________________________________________________________ 3 Anwenderhandbuch _________________________________________________________________ 4 Betrieb ____________________________________________________________________________ 4 Standardbetrieb _______________________________________________________________________ 4 Betrieb des Tastatur-Moduls _____________________________________________________________ 5 Betrieb des Fingerprint-Moduls ___________________________________________________________ 6 Betrieb des Transponder-Moduls _________________________________________________________ 8 Reinigung ___________________________________________________________________________ 9 Technische Details _________________________________________________________________ 10 Montage / Installation _______________________________________________________________ 11 Anforderungen an den Installateur _______________________________________________________ 11... -
Seite 3: Sicherheit
Busch-Welcome Sicherheit Sicherheit Warnung Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V. » Arbeiten am 230V-Netz dürfen nur von Elektrofachpersonal aus- geführt werden! » Vor Montage und Demontage Netzspannung freischalten! Bestimmungsgemäßer Gebrauch Die Außenstation ist Teil des Welcome® Türkommunikationssystems und arbei- tet ausschließlich mit Komponenten aus diesem System zusammen. -
Seite 4: Anwenderhandbuch
Busch-Welcome Anwenderhandbuch Anwenderhandbuch Ausführliche Informationen für die Planung von Welcome-Anlagen finden Sie im Anwenderhandbuch. Download unter www.Busch-Jaeger.de. Betrieb Standardbetrieb Abb. 1: Standardbetrieb Funktion Das linke Potenziometer an einer Außenstation gibt die Adresse dieser Station an. Siehe auch Kapitel Adressierung. Die nächsten beiden Potenziometer geben die Adresse des obersten Klingeltasters dieser Station an. -
Seite 5: Betrieb Des Tastatur-Moduls
Busch-Welcome Betrieb Betrieb des Tastatur-Moduls Abb. 2: Betrieb des Tastatur-Moduls Funktion Löschtaste Lichttaste Türtaste Ruftaste 5.2.1 Anruf tätigen Bei Verwendung in einem Gebäude mit einer Ruftaste drücken. Innenstation: Zimmer-/Büronummer eingeben. Bei Verwendung in einem Gebäude mit Ruftaste drücken (bei alleinigem Drücken der mehreren Innenstationen: Ruftaste wird die voreingestellte Nummer an- gerufen). -
Seite 6: Betrieb Des Fingerprint-Moduls
Busch-Welcome Betrieb Betrieb des Fingerprint-Moduls Abb. 3: Betrieb des Fingerprint-Moduls 5.3.1 Tür öffnen Tür öffnen: Den registrierten Fingerabdruck scannen. 5.3.2 Licht einschalten Voreingestelltes Licht einschalten: Den registrierten Fingerabdruck scannen. An STPS angeschlossenes Licht einschal- Den registrierten Fingerabdruck innerhalb von ten. 5 s nach dem Entsperren scannen. - Seite 7 Busch-Welcome Betrieb Hilfreiche Tipps zum Fingerprint-Modul: Anleitung zum Fingerscan Stellen Sie sich in einer bequemen Position vor das Fingerprint-Modul. Strecken Sie den gewünschten Finger aus. Drücken Sie den oberen Abschnitt des Fingers leicht auf den Sensor. Wischen Sie flach mit dem Finger über den Sensor. Scannen Sie Ihren Finger wie in der Abbildung dargestellt.
-
Seite 8: Betrieb Des Transponder-Moduls
Busch-Welcome Betrieb Betrieb des Transponder-Moduls Abb. 4: Betrieb des Transponder-Moduls 5.4.1 Tür öffnen Tür öffnen: Registrierte Karte oder Mobiltelefon scannen. 5.4.2 Licht einschalten Voreingestelltes Licht einschalten: Registrierte Karte oder Mobiltelefon scannen. An STPS angeschlossenes Licht einschal- Eingelesene Karte oder Mobiltelefon innerhalb ten. -
Seite 9: Reinigung
Busch-Welcome Betrieb Reinigung Achtung Gefahr der Beschädigung der Geräteoberfläche! Die Geräteoberfläche kann durch Reinigungsmilch oder Scheuer- mittel beschädigt werden! » Reinigung mit einem weichen Tuch und handelsüblichem Glas- reiniger. Abb. 5: Reinigung Technisches Handbuch 1373-1-8679 │9... -
Seite 10: Technische Details
Busch-Welcome Technische Details Technische Details Bezeichnung Wert Betriebstemperatur -25°C bis +55°C Schutzart IP 44 Klemmen eindrähtig 2 x 0,6 mm² / 2 x 1 mm² Klemmen feindrähtig 2 x 0,6 mm²; 2 x 0,75 mm² Busspannung 28 V- ±2 V Technisches Handbuch 1373-1-8679 │10... -
Seite 11: Montage / Installation
Busch-Welcome Montage / Installation Montage / Installation Warnung Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 230 V. » Niederspannungs- und 230 V Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Warnung Elektrische Spannung! » Die vorgeschaltete Sicherung ist bei Arbeiten an der Beleuch- tungsanlage abzuschalten. -
Seite 12: Allgemeine Montagehinweise
Busch-Welcome Montage / Installation Allgemeine Montagehinweise » Terminieren Sie alle Zweige des Leitungsnetzes über ein angeschlossenes Busgerät (z. B. Innenstation, Außenstation, Systemgerät). » Montieren Sie die Systemzentrale nicht unmittelbar neben Klingeltransforma- toren und anderen geschalteten Spannungsversorgungen (Vermeidung von Interferenzen). » Verlegen Sie die Leitungen des Systembus nicht zusammen mit 230 V Lei- tungen. -
Seite 13: Montage
Busch-Welcome Montage / Installation Montage Abb. 6: Montage Montageplatte abschrauben und entfernen. Modul anschrauben. Alle Module mit dem 12-poligen Kabel anschließen. Montageplatte installieren. Technisches Handbuch 1373-1-8679 │13... -
Seite 14: Anschluss
Busch-Welcome Montage / Installation Anschluss Abb. 7: Anschluss Funktion Anschluss für Systemzentrale Bei Verwendung mehrerer Außenstationen: Anschluss für den Außenbus Technisches Handbuch 1373-1-8679 │14... -
Seite 15: Adressierung
Busch-Welcome Adressierung Adressierung Adressierung der Stationen 8.1.1 Potenziometer Vor Installation einer Anlage muss diese adressiert werden. » Für das „Adressieren“ sind auf der Rückseite der Geräte drei Potenziometer angebracht. » An jedem Potenziometer lassen sich die Ziffern 0 bis 9 einstellen. Außenstation: »... -
Seite 16: Einstellung Der Adresse Der Innenstation
Busch-Welcome Adressierung 8.1.4 Einstellung der Adresse der Innenstation An den Innenstationen wird über die Einstellung der Adresse die Wohnung zu- gewiesen. Innerhalb einer Anlage können bis zu 99 Wohnungen adressiert wer- den. In jeder können sich bis zu vier gleichberechtigte Innenstationen mit dersel- ben Adresse befinden. - Seite 17 Busch-Welcome Adressierung Abb. 9: Mehrere Außenstationen mit identischer Belegung Funktion Außenstation Haupteingang Außenstation Nebeneingang Wohnung 01 Wohnung 02 Wohnung 03 Technisches Handbuch 1373-1-8679 │17...
-
Seite 18: Video Zur Adressierung Des Gerätes
Busch-Welcome Adressierung Abb. 10: Mehrere Außenstationen mit identischer Belegung Funktion Wohnung 01 Wohnung 02 Außenstation linkes Gebäude Außenstation Toreinfahrt Außenstation rechtes Gebäude Wohnung 03 Wohnung 04 Video zur Adressierung des Gerätes Pos: 93.2 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Video-Module/Videos/Sprachneutral/Video Adressierung @ 21\mod_1329747104105_0.docx @ 198412 @ @ 1 Video zur Adressierung des Gerätes Technisches Handbuch 1373-1-8679 │18... -
Seite 19: Inbetriebnahme
Busch-Welcome Inbetriebnahme Inbetriebnahme Tastatur-Modul Zunächst muss der erste Admin erstellt werden: Funktion Befehl LED und Ton [*] [#] + Admin0 (3~8bit) + [*] Grüne LED leuchtet (2s) Ersten Admin 0 erstellen + Admin0 + [#] Ton “di” (1s) Anschließend Einstellung für Admin 0 vornehmen: Funktion Befehl LED und Ton... - Seite 20 Busch-Welcome Inbetriebnahme Hinweis: » Wenn 15 Sekunden lang keine Eingabe erfolgt, kehrt die Anlage in den Leerlauf zurück, ohne dass die Einstellung gespeichert wird. » Wenn weitere Admins erstellt wurden, können von jedem Admin Ein- stellungen vorgenommen werden. » Das Passwort für die Scharf-Schaltung darf nicht dasselbe sein wie das Passwort für die Unscharf-Schaltung.
-
Seite 21: Fingerprint-Modul
Busch-Welcome Inbetriebnahme Fingerprint-Modul Zunächst muss der erste Admin erstellt werden: Funktion Befehl LED und Ton Ersten Admin0 durch Admin0 + Admin0 + Admin0 Grüne LED leuchtet (2s) 3-5-maliges Scannen (+ Admin0 + Admin0) Ton “di” (1s) des Fingerabdrucks erstellen. Anschließend Einstellung für Admin 0 vornehmen: Funktion Befehl LED und Ton... -
Seite 22: Transponder-Modul
Busch-Welcome Inbetriebnahme Transponder-Modul Zunächst muss der erste Admin erstellt werden: Funktion Befehl LED und Ton Ersten Admin 0 durch Grüne LED leuchtet (2s) Scannen der Karte Admin0 Ton “di” (1s) erstellen. Anschließend Einstellung für Admin 0 vornehmen: Funktion Befehl LED und Ton Einstellung vornehmen Admin0 Orange LED leuchtet... -
Seite 23: Werkseinstellungen Wiederherstellen
Busch-Welcome Inbetriebnahme Werkseinstellungen wiederherstellen Wenn das AC-Modul in die Außenstation integriert ist, müssen alle Benutzer und Admins sowie alle Parameter der Außenstation gelöscht werden. Drehschalter auf "000" Anschließend einschalten. Die orange LED blinkt, es ertönt das Signal "di di di", bis der Drehschalter innerhalb von 60 s auf 999 steht. Rücksetzung abschließen. - Seite 24 Busch-Welcome Inbetriebnahme Projektname: Einbauort Außenstation: Etage 02 === Ende der Liste für Textmarke Content === Technisches Handbuch 1373-1-8679 │24...
