Busch-Powernet EIB
Logikbaustein
6998-101
für den Einbau in Verteiler
D
Betriebsanleitung
Nur für autorisiertes Elektrofachpersonal
mit EIB-Ausbildung
4
Wichtige Hinweise
ACHTUNG
Arbeiten am 230 V - Netz dürfen nur von geschultem
Elektro-Fachpersonal ausgeführt werden.
Es sind die gültigen Richtlinien nach DIN-VDE sowie
des EIB-Handbuches des ZVEI/ZVEH einzuhalten.
Die Herstellerdatenbank von Busch-Jaeger wird laufend
ergänzt; sie enthält die neusten Applikationen. Die dazuge-
hörigen Beschreibungen entnehmen Sie dem Technischen
Handbuch. Sollten Ihnen die Datenbank und/oder das Tech-
nische Handbuch fehlen, so können Sie beides kostenlos
anfordern.
Die Geräteprogrammierung erfolgt mit der ETS ab
Version 2.1.
2
D Fig. 1
25457
5
D
Einsatzgebiete
Das Busch-Powernet
Busch-Installationsbus
tragung erfolgt hierbei jedoch anstelle der 2-adrigen Bus-
leitung über das 230 V - Netz.

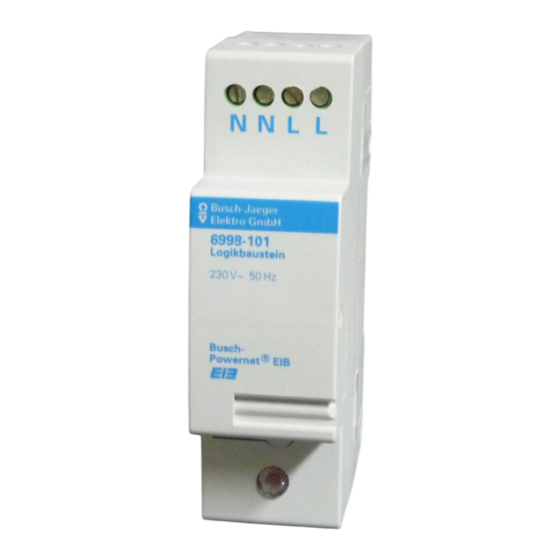

Logikbaustein 6998-101
Der Logikbaustein 6998-101 ist für den Reiheneinbau auf
der DIN-Hutschiene vorgesehen und wird für komplexere
Steuerungsaufgaben wie z.B. Adreßverknüpfungen im
Bereich Jalousie-Beleuchtungssteuerung eingesetzt.
Das Verhalten des Logikbausteins 6998-101 ist über die
Software wählbar (siehe „Technisches Handbuch").
D
1
N N L L
2
3
D
® EIB Gerätesystem ist ähnlich dem
® EIB aufgebaut; die Signalüber-
3
Technische Daten
230 V ~ ± 10%, 50 Hz
Nennspannung:
Breite: 1,5 TE; pro M-Design (1 TE = 18 mm)
Schutzart: IP 20 nach EN 60529
Umgebungs-
temperaturbereich: - 5 bis + 45 °C
Anschluß
- Powernet EIB: Schraubklemmen für 1 - 2,5 mm
HINWEIS
Weitere technische Daten entnehmen Sie bitte dem Ge-
rätefenster unter der ETS ab Version 2.1 (gilt für alle
Powernet EIB-Geräte).
6
Montage
Netzspannung abschalten!
Schnappen Sie den Logikbaustein 6998-101 mittels der
Schnellbefestigung auf die DIN-Hutschiene auf.
Den Anschluß nehmen Sie bitte gemäß Fig. 1 vor.
Bitte beachten Sie auch die Anschlußinformationen unter
„Technische Daten".
