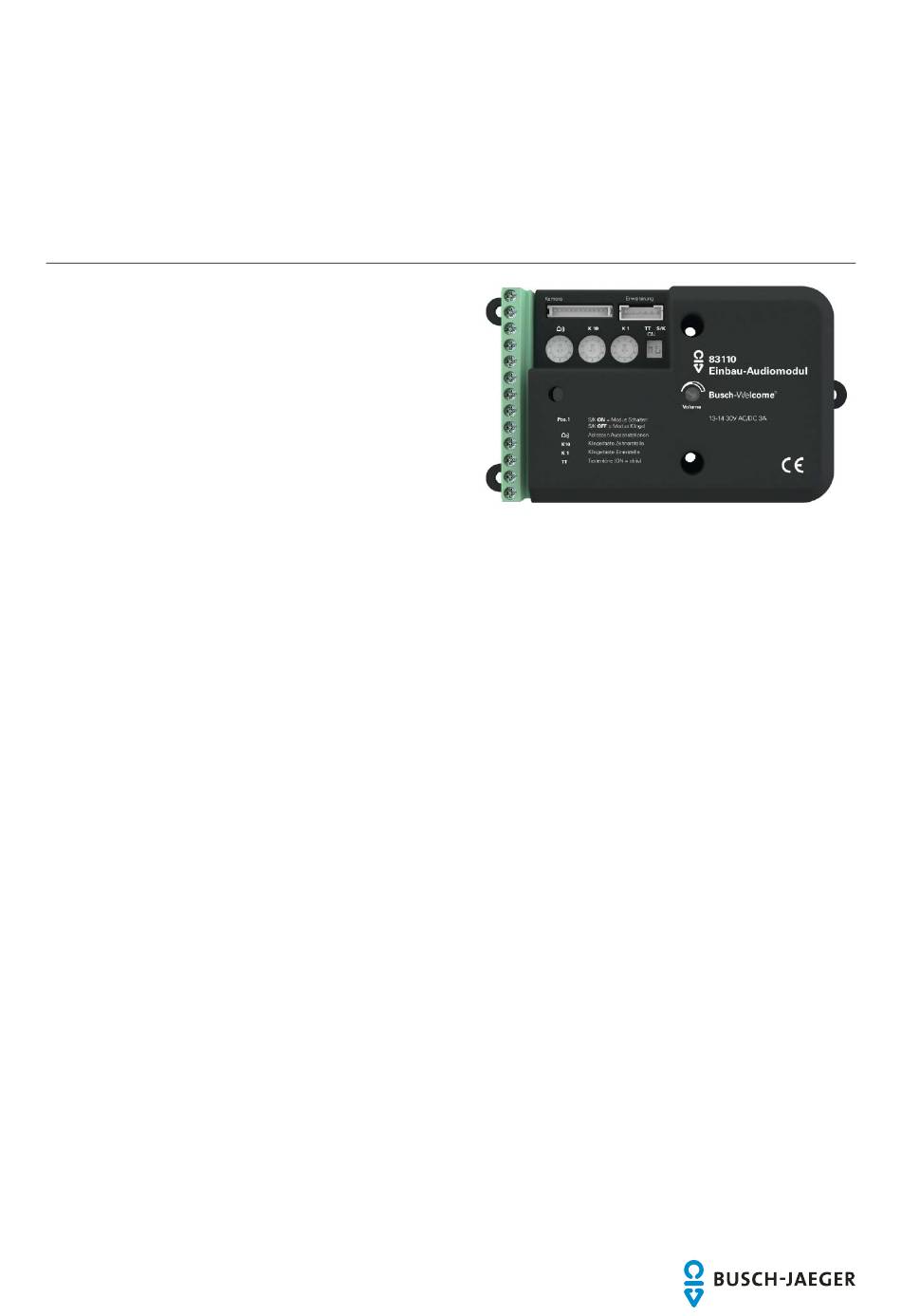

1373-1-8142 │ 09.08.2013
Bedienungsanleitung
Busch-Welcome
Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Türkommunikation/Busch-Welcome II/Titelblatt - 83110 - BJE @ 31\mod_1349694968235_1.docx @ 242592 @ @ 1
Busch-Welcome

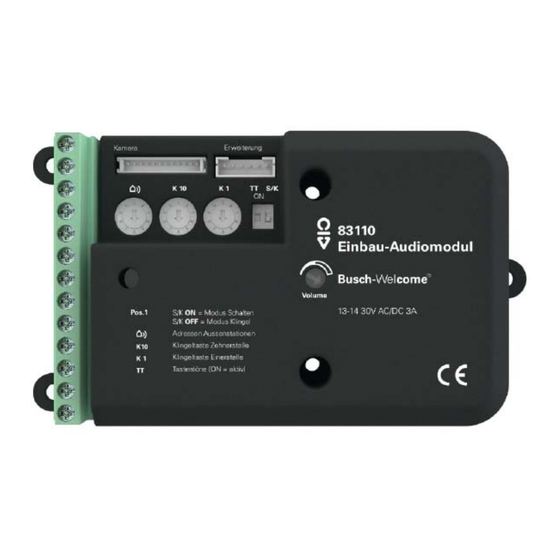

83110
Einbau-Audiomodul
=== Ende der Liste für Textmarke Cover ===
®
®
Werbung
Verwandte Anleitungen für Busch-Jaeger 83110
Inhaltszusammenfassung für Busch-Jaeger 83110
- Seite 1 1373-1-8142 │ 09.08.2013 Bedienungsanleitung ® Busch-Welcome Pos: 2 /#Neustruktur#/Online-Dokumentation (+KNX)/Titelblätter/Türkommunikation/Busch-Welcome II/Titelblatt - 83110 - BJE @ 31\mod_1349694968235_1.docx @ 242592 @ @ 1 ® Busch-Welcome 83110 Einbau-Audiomodul === Ende der Liste für Textmarke Cover ===...
- Seite 2 Bedienungsanleitung ® Busch-Welcome Pos: 4 /#Neustruktur#/Online-Dokumentation (+KNX)/Inhaltsverzeichnis (--> Für alle Dokumente <--)/Inhaltsverzeichnis @ 19\mod_1320649044386_1.docx @ 109651 @ @ 1 Sicherheit ................................. 3 Bestimmungsgemäßer Gebrauch ..........................3 Umwelt ..................................3 Anwenderhandbuch ..............................3 ...
- Seite 3 ® Ausführliche Informationen für die Planung von Busch-Welcome -Anlagen finden Sie im Anwenderhandbuch. Download unter www.Busch-Jaeger.de. Pos: 13 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1 Bedienungsanleitung | 1373-1-8142 — 3 —...
- Seite 4 Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Funktions- und Ausstattungsmerkmale @ 23\mod_1336557630140_1.docx @ 209134 @ 1111111111111 @ 1 Funktions- und Ausstattungsmerkmale Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Aufbau und Funktion/Türkommunikation/Busch-Welcome/Funktionen - 83110 - BJE @ 31\mod_1349695029250_1.docx @ 242607 @ 22222 @ 1 Das Einbau-Audiomodul dient als Sprech- und Empfangseinheit zum Einbau in geeignete Tür- und Briefkasten- Anlagen.
- Seite 5 Busch-Welcome Pos: 20 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bedienung @ 11\mod_1279185541649_1.docx @ 83042 @ 22112222 @ 1 Bedienung Pos: 21 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Türkommunikation/Busch-Welcome/Bedienung/Bedienung - 83110 @ 31\mod_1349694884016_1.docx @ 242561 @ 222 @ 1 ....10 11 Abb.
- Seite 6 Pos: 23.1 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Anschluss der Module @ 36\mod_1370864060287_1.docx @ 296627 @ 1111111111111111 @ 1 Anschluss der Module Pos: 23.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Türkommunikation/Busch-Welcome/Anschluss der Module/Verbindung der Module - Einleitungstext - 83110 @ 37\mod_1371192401723_1.docx @ 297076 @ 2211222211 @ 4 Bei reinen Audioanlagen mit bis zu 8 Klingeltastern wird nur das Einbau-Audiomodul benötigt.
- Seite 7 Pos: 25 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/S - T/Technische Daten @ 11\mod_1279185386320_1.docx @ 83018 @ 1111111111111211111 @ 1 Technische Daten Pos: 26 /#Neustruktur#/Online-Dokumentation (+KNX)/Technische Daten/Türkommunikation/Busch-Welcome/Technische Daten - 83110 @ 31\mod_1349694925297_1.docx @ 242576 @ 11111111111 @ 1 Allgemein Betriebstemperatur -25 ...
- Seite 8 Bedienungsanleitung ® Montage und elektrischer Busch-Welcome Anschluss Pos: 28 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage und elektrischer Anschluss @ 23\mod_1336477157864_1.docx @ 209032 @ 2121111111111 @ 1 Montage und elektrischer Anschluss Pos: 29 /#Neustruktur#/Online-Dokumentation (+KNX)/Sicherheitshinweise und Hinweise (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Fachkenntnisse @ 23\mod_1336559183027_1.docx @ 209178 @ 2222222111233333 @ 1 Anforderungen an den Installateur Warnung Elektrische Spannung !
- Seite 9 Bedienungsanleitung ® Montage und elektrischer Busch-Welcome Anschluss Pos: 31 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M - O/Montageorte für Busch-Welcome ® Einbaumodule @ 36\mod_1370864419918_1.docx @ 296642 @ 212222222221221122 @ 1 ® Montageorte für Busch-Welcome Einbaumodule Pos: 32 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/Türkommunikation/Busch-Welcome/Montageorte für Einbaumodule @ 36\mod_1370864569800_1.docx @ 296657 @ 2121233333 @ 4 ®...
- Seite 10 Anschluss Pos: 34 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M - O/Montage @ 18\mod_1302615960458_1.docx @ 103423 @ 221122112222222222222 @ 1 Montage Pos: 35 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/Türkommunikation/Busch-Welcome/Montage - 83110 @ 37\mod_1375781545945_1.docx @ 299231 @ 1 @ 4 ∅ 4 ∅36,5 ∅9 ∅...
- Seite 11 Bedienungsanleitung ® Adressierung Busch-Welcome Pos: 37 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Adressierung @ 18\mod_1302616059553_1.docx @ 103431 @ 2222222222212233233233333 @ 1 Adressierung Pos: 38 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Adressierung @ 19\mod_1320652828452_1.docx @ 109662 @ 222212233233233333 @ 1 Adressierung Pos: 39 /#Neustruktur#/Online-Dokumentation (+KNX)/Adressierung/Busch-Welcome/Adressierung-Projektierung @ 37\mod_1371129855714_1.docx @ 297038 @ 212222222233233233333 @ 4 ®...
- Seite 12 Bedienungsanleitung ® Adressierung Busch-Welcome 9.2.2 Unterschiedliche Zuordnung der Klingeltasten Alternativ können die Klingeltasten der verschiedenen Außenstationen unterschiedlich zugeordnet werden, wenn von einer Außenstation alle Wohnungen und von weiteren Außenstationen nur ein Teil der Wohnungen gerufen werden soll. Im dargestellten Beispiel (siehe Abb. 7) ist eine Außenstation an der Toreinfahrt angebracht, mit der alle vier Wohnungen gerufen werden können.
- Seite 13 Bedienungsanleitung ® Adressierung Busch-Welcome Zuordnung der Klingeltaster einer Außenstation zu einer Wohnung 9.3.1 Werksseitige Einstellung Abb. 8: Einheitliche Zuordnung der Klingeltaster Bezeichnung Außenstation Haupteingang Außenstation Nebeneingang Wohnung 01 Wohnung 02 Wohnung 03 Die Klingeltaster einer Außenstation sind von oben nach unten bzw. links nach rechts fortlaufend den Wohnungen mit den Adressen 01, 02 usw.
- Seite 14 Bedienungsanleitung ® Adressierung Busch-Welcome 9.3.2 Änderung der Zuordnung der Klingeltaster (Offset) Abb. 9: Unterschiedliche Zuordnung der Klingeltaster Bezeichnung Wohnung 02 Wohnung 01 Außenstation linkes Gebäude Außenstation Toreinfahrt Außenstation rechtes Gebäude Wohnung 03 Wohnung 04 Die voreingestellten Adressen der Klingeltaster können geändert werden. Damit der oberste Klingeltaster auf der linken Seite einer anderen Wohnung zugeordnet ist.
- Seite 15 Bedienungsanleitung ® Adressierung Busch-Welcome Basiseinstellungen 9.4.1 Festlegung der Standard-Außenstation ® Das Busch-Welcome System garantiert bei mehreren Außenstationen das Öffnen der Tür, an der ein Besucher geklingelt hat. Der Bewohner an der Innenstation drückt einfach auf die Taste „Türöffnen“. Zusätzlich kann das dem Eingang zugehörige Licht geschaltet werden.
- Seite 16 Bedienungsanleitung ® Adressierung Busch-Welcome 9.4.3 Einstellung der Adresse der Innenstation STATION Abb. 11: Drehschalter an der Innenstation (Bespiel) Bezeichnung Adresse der zugehörigen Außenstation Klingeltaste Zehnerstelle Klingeltaste Einerstelle Schalter M/S, Master / Slave Schalter RC, Abschlusswiderstand An den Innenstationen wird über die Einstellung der Adresse die Wohnung zugewiesen. Innerhalb einer Busch- ®...
- Seite 17 Bedienungsanleitung ® Adressierung Busch-Welcome 9.4.4 Einstellung von Türöffner oder Lichtschalter Die Einstellung wird nur am Schaltaktor Tür/Licht vorgenommen. Sie zeigt die jeweilige Funktion des Geräts in ® der Busch-Welcome Anlage. Zum Einstellen dient der Schiebeschalter am Gerät. 9.4.5 Einstellung der Türöffner- oder Lichtzeiten Diese Einstellung an der Systemzentrale und dem Schaltaktor Tür/Licht bestimmt die Betriebsdauer des Türsummers (von einer bis zehn Sekunden).
- Seite 18 Bedienungsanleitung ® Adressierung Busch-Welcome Pos: 40 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Adressierung grosser BuschWelcome Anlagen @ 37\mod_1375780446483_1.docx @ 299215 @ 22 @ 4 ® Adressierung von großen Busch-Welcome Anlagen Pos: 42 /#Neustruktur#/Online-Dokumentation (+KNX)/Adressierung/Busch-Welcome/Adressierung-Projektierung grosser BuschWelcome Anlagen @ 37\mod_1375780285830_1.docx @ 299183 @ @ 4 ®...
- Seite 19 Bekanntgabe an Dritte oder Verwendung des Zentraler Vertriebsservice: Inhaltes, auch auszugsweise, ist ohne vorherige Tel.: +49 2351 956-1600 schriftliche Zustimmung durch ABB verboten. Fax: +49 2351 956-1700 Copyright© 2013 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten === Ende der Liste für Textmarke Backcover ===...
