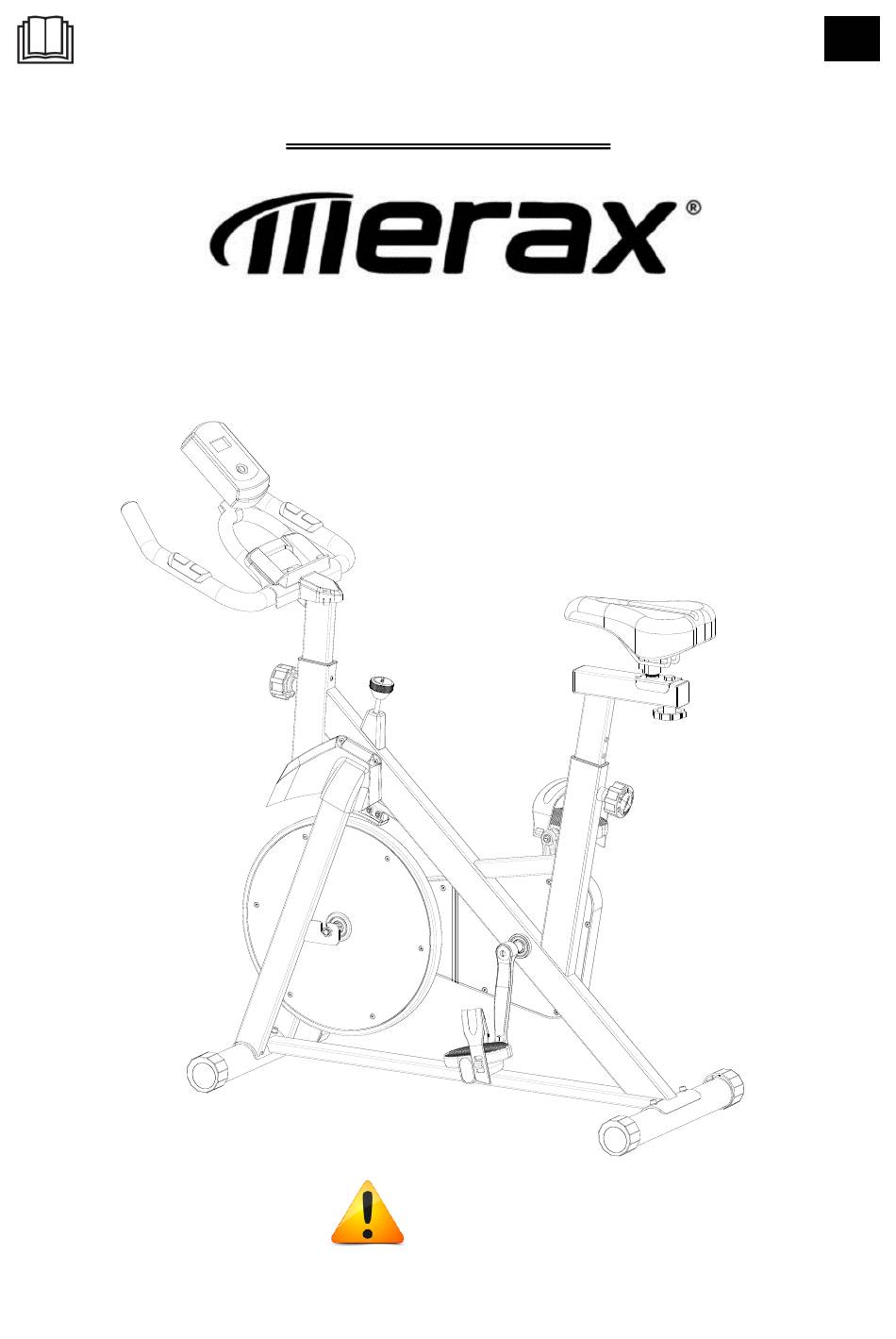

Heimtrainer / Fitnessbike
Benutzerhandbuch
MS304750
Herzlichen Glückwunsch zur Auswahl dieses Produkts.
Bevor Sie dieses Produkt zum ersten Mal verwenden, lesen Sie bitte das Handbuch sorgfältig durch
und verwenden Sie das Gerät nur wie im Handbuch beschrieben, um Gefahren und Verletzungen zu
vermeiden. Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
VORSICHT
Lesen Sie alle Vorsichtsmaßnahmen und Anweisungen in diesem Handbuch, bevor Sie dieses Gerät verwenden.
Bei Fragen zu diesem Produkt wenden Sie sich bitte rechtzeitig an Ihren Lieferanten.
Werbung
Verwandte Anleitungen für Merax MS304750
Inhaltszusammenfassung für Merax MS304750
- Seite 1 Heimtrainer / Fitnessbike Benutzerhandbuch MS304750 Herzlichen Glückwunsch zur Auswahl dieses Produkts. Bevor Sie dieses Produkt zum ersten Mal verwenden, lesen Sie bitte das Handbuch sorgfältig durch und verwenden Sie das Gerät nur wie im Handbuch beschrieben, um Gefahren und Verletzungen zu vermeiden.
- Seite 2 INHALT 1. Produktbeschreibung ........................3 2. Sicherheitshinweise und Warnungen ..................4 3. Montageanleitungen ........................6 4. Vorschläge zum Aufwärmen ..................... 10 5. Betriebsanweisungen ........................ 11 6. Wartung ............................ 11...
- Seite 3 1. Produktbeschreibung Lenker Lenkerpfosten Rahmen Sattel Sattelstü tze Schwungrad Vorderer Stabilisator Pedale Hinterer Stabilisator Hauptparameter Artikel Beschreibung Artikel Beschreibung Tragfähigkeit 100 kg Produktgröße 1340*590*1310 mm Schwungrad 4 kg Packliste Artikel Artikel Einheit Menge Einheit Menge Rahmen Einstellknopf Vorderer Stabilisator Satz Lenker Hinterer Stabilisator Satz...
- Seite 4 Explosionszeichnung 2. Sicherheitshinweise und Warnungen Um Ihre Sicherheit zu gewährleisten und Verletzungen zu vermeiden, lesen Sie bitte die folgenden Anweisungen sorgfältig durch, bevor Sie das Fahrrad benutzen, und beachten Sie die folgenden Sicherheitshinweise. HINWEIS : Obwohl das Produkt bei seiner Konstruktion und Herstellung gründlich unter Sicherheitsaspekten betrachtet wurde, befolgen Sie bitte unbedingt die nachstehenden Anweisungen.
- Seite 5 ziehen Sie bitte das Netzkabel ab. ◆ Bitte ziehen Sie den Netzstecker, wenn das Produkt längere Zeit nicht verwendet wird. ◆ Dieses Produkt ist auf H-Niveau. Wenn das Produkt nicht verwendet wird, verriegeln Sie bitte das Schwungrad, um Verletzungen zu vermeiden . ◆...
- Seite 6 3. Montageanleitungen HINWEIS: Für die Montage sind zwei Personen erforderlich. Stellen Sie alle Teile des Ergometers in einen freigeräumten Bereich und entfernen Sie das Verpackungsmaterial. Entsorgen Sie das Verpackungsmaterial erst nach Abschluss der Montage. Beim Zusammenbau werden alle Schrauben einfach zuerst angebracht und erst nach dem vollständigen Zusammenbau des Fahrrads festgezogen.
- Seite 7 Schritt 3 Nehmen Sie die C#-Lenkerstange, den F-1#-Einstellknopf heraus und ziehen Sie den F-1#- Einstellknopf fest. Schritt 4 Nehmen Sie die Sattelstütze D-3# und den Einstellknopf F-1# heraus. Bitte gehen Sie wie folgt vor: Setzen Sie die Sattelstütze in das Loch des Rahmens ein und ziehen Sie sie mit dem Einstellknopf fest.
- Seite 8 Schritt 5 Nehmen Sie den D#-Sattel heraus. Bitte gehen Sie wie folgt vor: Platzieren Sie den Sattel auf dem Schieber, ziehen Sie ihn mit einem L-2# Kombischlüssel in einem geeigneten Winkel fest. Schritt 6 Nehmen Sie den Lenker B# heraus, entfernen Sie den vormontierten Schraubensatz C-1#. Gehen Sie bitte wie folgt vor: Stecken Sie den Lenker in das Loch der Lenkerstange.
- Seite 9 Schritt 7 Nehmen Sie die feste Basis der Konsole A-1# und der Konsole A-2# heraus, entfernen Sie den vormontierten Schraubensatz A-3#. Bitte gehen Sie wie folgt vor: Stecken Sie die A-2#- Konsolenbasis in den Lenker und ziehen Sie sie mit einem L-2#-Maulschlüssel fest. Setzen Sie die Konsole in die feste Basis der Konsole ein.
- Seite 10 Bitte drücken Sie im Notfall den STOP-Bremsknopf fest. Wenn das Produkt nicht verwendet wird, drehen Sie bitte den Bremsknopf im Uhrzeigersinn, um das Schwungrad zu arretieren. Lassen Sie den Bremsknopf los, bevor Sie ihn das nächste Mal verwenden. 4. Vorschläge zum Aufwärmen Aufwärmen und Dehnen AUFWÄRMEN Der Zweck des Aufwärmens besteht darin, Ihren Körper auf das Training vorzubereiten und...
- Seite 11 5. Betriebsanweisungen I. Vollstä ndiges Anzeigemenü ZEIT(TIME): 00:00-99:59 Minuten DISTANZ (DST): 00.00-99.99 KM GESCHWINDIGKEIT (SPD): 000,0-999,9 KM/H GESAMTENTFERNUNG (ODO): 000,0-999,9 KM KALORIEN (CAL): 000,0-999,9 IMPULS (PULSE): 000-999 II. Bedienungsanleitung 1. Scan Treten Sie auf das Fahrradpedal oder drücken Sie den "Knopf", das LCD zeigt abwechselnd nach 5 Sekunden TIME, SPD, DST, CAL, ODO, PULSE an.
- Seite 12 Home Use Fitness Bike User Manual MS304750 Congratulations for choosing this product. Before using this product for the first time, please read the manual carefully and use the equipment only as described in the manual to avoid hazards and personal injury.
- Seite 13 CONTENTS 1. Product Brief ..........................3 2. Safety Instructions and Warnings ....................4 3. Assembly instructions ......................... 6 4. Warm-up Suggestions ....................... 10 5. Operational Instructions ......................11 6. Maintenance ..........................11...
- Seite 14 1. Product Brief Handlebar Handlebar Post Frame Saddle Seat Post Flywheel Front Stabilizer Pedals Rear Stabilizer Main Parameters Item Description Item Description Max load 100kg Product Size 1340*590*1310mm Flywheel Packing List Item Unit Item Unit Frame Adjustment knob Front Stabilizer Handlebar Rear Stabilizer Seat Post...
- Seite 15 Exploded Drawing 2. Safety Instructions and Warnings To make sure your safety and avoid injuries, please read the following instructions carefully before using the bike and pay attention to the following safety warnings. NOTE: Though the product has been thoroughly considered in terms of safety issues in its design production, please...
- Seite 16 ◆ Please unplug the power plug if the product is not used for long time. ◆ This product is of H level. When the product is not in use, please lock the flywheel to avoid injury. ◆ This product is not suitable for the disables and children. Please do not use it if you feel unwell, otherwise it may cause injury.
- Seite 17 3. Assembly instructions NOTE: Assembly requires two persons. Place all parts of the exercise bike in a cleared area and remove the packing materials. Do not dispose of the packing materials until assembly is completed. As you assemble it, all screws are simply attached first, and finally tightened after the bike is completely assembled.
- Seite 18 Step 3 Take out the C# Handlebar Post, F-1# Adjustment knob, tighten the F-1# Adjustment knob. Step 4 Take out D-3# Seat Post, F-1# Adjustment knob. Please do as below: insert the Seat Post inside the hole of the frame and tighten with the Adjustment knob. Note: Please assemble the adjustment knob after the seat post is done.
- Seite 19 Step 5 Take out D# Saddle. Please do as below: place the saddle onto the slider, tighten it at a suitable angel with L-2# Combination wrench. Step 6 Take out handlebar B#, remove the pre-attached screw set C-1#. Please do as below: Insert the handlebar inside the hole of the handlebar post.
- Seite 20 Step 7 Take out the A-1# Console and A-2# console fixed base, remove the pre-attached screw set A-3#. Please do as below: Insert the A-2# console fixed base into the handlebar and tighten it with L-2# Combination wrench. Insert the console into the console fixed base. Get two batteries and place them into the battery slot under the console cover.
- Seite 21 Please press STOP brake knob hard in the event of an emergency. When the product is not in use, please rotate the brake knob clockwise to lock the flywheel. Release the brake knob before using it next time. 4. Warm-up Suggestions Warm-up and Stretching WARM-UP The purpose of warming up is to prepare your body for exercise and to minimize injuries.
- Seite 22 5. Operational Instructions I. Full Display menu TIME: 00:00-99:59 minutes DISTANCE (DST): 00.00-99.99 KM SPEED (SPD): 000.0-999.9 KM/H TOTAL DISTANCE (ODO): 000.0-999.9 KM CALORIE (CAL): 000.0-999.9 PULSE (PULSE): 000-999 II. Function Description 1. Scan Step on the bike pedal or press the "button", the LCD will show TIME, SPD, DST, CAL, ODO, PULSE in turn at 5 seconds.
- Seite 23 Vélo de Fitness Manuel de l'Utilisateur MS304750 Félicitations pour avoir choisi ce produit. Avant d'utiliser ce produit pour la première fois, veuillez lire attentivement le manuel et utilisez l'équipement uniquement comme décrit dans le manuel pour éviter les dangers et les blessures.
- Seite 24 CONTENU 1. Produit Bref ..........................3 2. Consignes de sécurité et avertissements ..................4 3. Instructions de montage ......................6 4. Suggestions d'échauffement ..................... 10 5. Instructions opérationnelles....................... 11 6. Entretien ........................... 11...
- Seite 25 1. Produit Bref Guidon Poste de guidon Cadre Selle Tige de selle Volant Stabilisateur avant Pédales Stabilisateur arrière Paramètres principaux Article Description Article Description Charge maximale 100 kg Taille du produit 1340*590*1310mm Volant 4 kg Liste de colisage Article Unité Qté...
- Seite 26 Dessin éclaté 2. Consignes de sécurité et avertissements Pour assurer votre sécurité et éviter les blessures, veuillez lire attentivement les instructions suivantes avant d'utiliser le vélo et faites attention aux avertissements de sécurité suivants. REMARQUE : Bien que le produit ait été soigneusement étudié en termes de sécurité lors de sa conception et de sa production, veuillez-vous assurer de suivre les instructions ci- dessous.
- Seite 27 ◆ Veuillez débrancher la prise d'alimentation si le produit n'est pas utilisé pendant une longue période. ◆ Ce produit est de niveau H. Lorsque le produit n'est pas utilisé, veuillez verrouiller le volant pour éviter les blessures. ◆ Ce produit ne convient pas aux handicapés et aux enfants. Veuillez ne pas l'utiliser si vous ne vous sentez pas bien, sinon cela pourrait causer des blessures.
- Seite 28 3. Instructions de montage REMARQUE : L'assemblage nécessite deux personnes. Placez toutes les pièces du vélo d'exercice dans une zone dégagée et retirez les maté riaux d'emballage. Ne jetez pas les maté riaux d'emballage tant que l'assemblage n'est pas terminé. Au fur et à...
- Seite 29 Étape 3 Retirez le poteau du guidon C #, le bouton de réglage F-1 #, serrez le bouton de réglage F-1 #. Étape 4 Retirez la tige de selle D-3 #, le bouton de réglage F-1 #. Veuillez procéder comme ci-dessous : insérez la tige de selle dans le trou du cadre et serrez avec le bouton de réglage.
- Seite 30 Étape 5 Sortez la selle D#. Veuillez faire comme ci-dessous : placez la selle sur le curseur, serrez-la à un angle approprié avec une clé mixte L-2#. Étape 6 Retirez le guidon B#, retirez le jeu de vis pré-attaché C-1#. Veuillez procé der comme ci-dessous : Insérez le guidon dans le trou du poteau du guidon.
- Seite 31 Étape 7 Sortez la console A-1# et la base fixe de la console A-2#, retirez le jeu de vis pré-attaché A-3#. Veuillez procéder comme ci-dessous : Insérez la base fixe de la console A-2# dans le guidon et serrez-la avec la clé mixte L-2#. Insérez la console dans la base fixe de la console. Obtenez deux piles et placez-les dans la fente de la batterie sous le couvercle de la console.
- Seite 32 Veuillez appuyer fortement sur le bouton de frein STOP en cas d'urgence. Lorsque le produit n'est pas utilisé , veuillez tourner le bouton de frein dans le sens des aiguilles d'une montre pour verrouiller le volant. Relâchez le bouton de frein avant de l'utiliser la prochaine fois. 4.
- Seite 33 5. Instructions opérationnelles I. Menu Affichage complet HEURE(TIME) : 00 : 00-99 : 59 minutes DISTANCE (DST) : 00.00-99.99 KM VITESSE (SPD) : 000.0-999.9 KM/H DISTANCE TOTALE (ODO) : 000.0-999.9 KM CALORIES (CAL) : 000.0-999.9 IMPULSION (PULSE) : 000-999 II. Description de la fonction 1.
