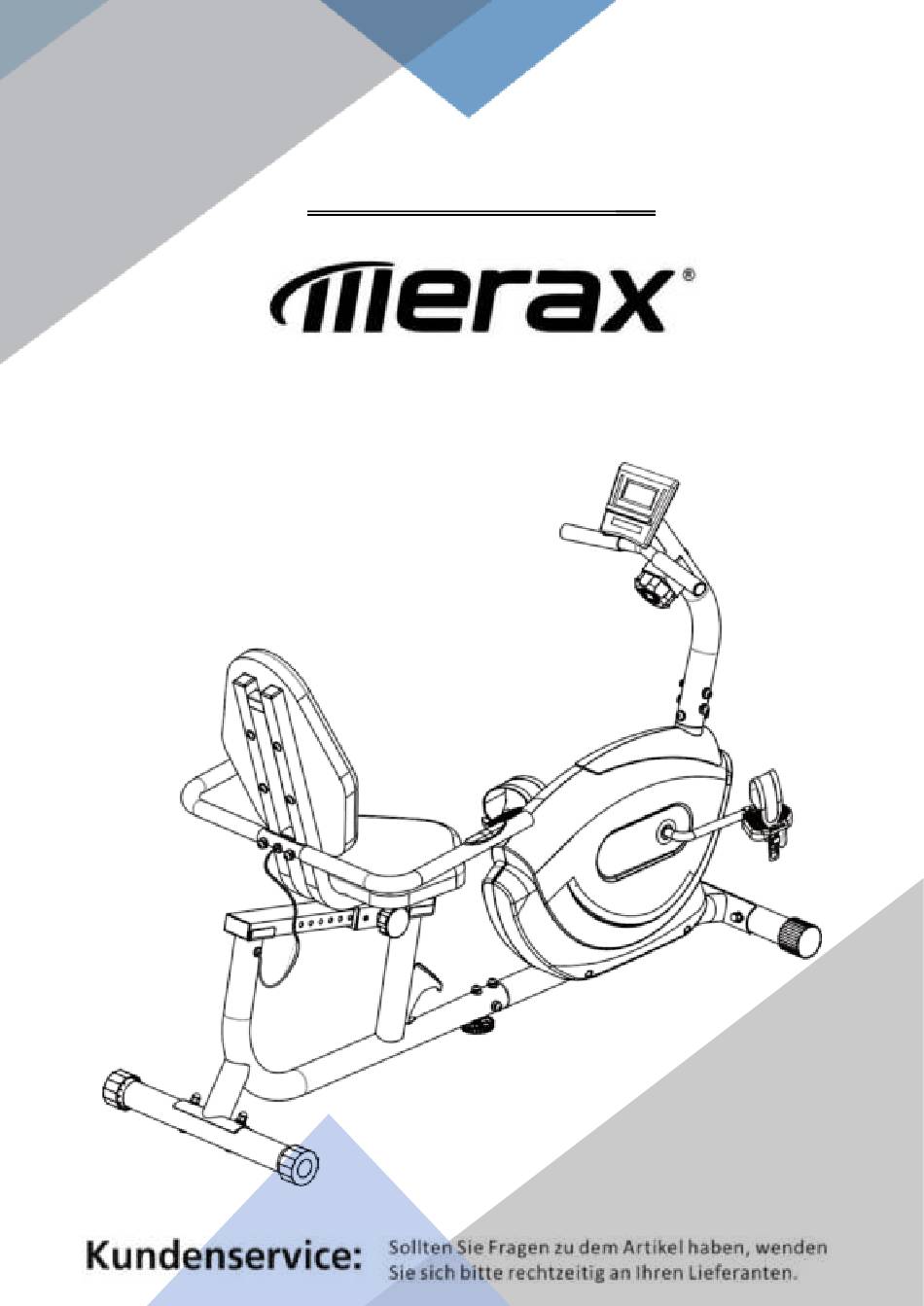

Magnetisches Liegerad Heimtrainer
BENUTZERHANDBUCH
MS199736
Herzlichen Glückwunsch zur Auswahl dieses Produkts.
Bevor Sie dieses Produkt zum ersten Mal verwenden, lesen Sie bitte das Handbuch sorgfältig durch und
verwenden Sie das Gerät nur wie im Handbuch beschrieben, um Gefahren und Verletzungen zu vermeiden.
Bitte bewahren Sie dieses Handbuch zum späteren Nachschlagen auf.
Inhaltsverzeichnis
Verwandte Anleitungen für Merax MS199736
Inhaltszusammenfassung für Merax MS199736
- Seite 1 Magnetisches Liegerad Heimtrainer BENUTZERHANDBUCH MS199736 Herzlichen Glückwunsch zur Auswahl dieses Produkts. Bevor Sie dieses Produkt zum ersten Mal verwenden, lesen Sie bitte das Handbuch sorgfältig durch und verwenden Sie das Gerät nur wie im Handbuch beschrieben, um Gefahren und Verletzungen zu vermeiden.
-
Seite 2: Sicherheitsinformation
Sicherheitsinformation Bevor Sie irgendeine Art von Übung durchführen, die die Herz-Kreislauf-Aktivität erhöht, sollten Sie Ihren Arzt konsultieren. Häufige anstrengende Übungen sollten von Ihrem Arzt genehmigt werden, und die ordnungsgemäße Verwendung Ihres Produkts ist unerläs slich. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie mit der Montage Ihres Produkts beginnen oder mit dem Training beginnen. - Seite 3 Explosionszeichnung...
-
Seite 4: Explosionszeichnung (B)
Explosionszeichnung (B) - Seite 5 Teileliste Anz. Beschreibung Anz. Beschreibung Vorderer Hauptrahmen Sensorsitz Vorderer Pfosten Schwungrad Sitzlehnengruppe Innensechskantschraube M8 x 45 mm Konsole Pressstange RohrstopfenΦ25 Hinterer Hauptrahmen Rückenkissen Feintuning Herzfrequenzkabel des Sitzlenkers Sensorleitung Sattel Schlittenschraube M8 x 65mm Schienenrohr Muttern mit hoher Kappe M8 Sitzlenker Schirmkopf Sechseck M8 x 40mm Aufkleber Schneidschraube M4 x 20mm...
- Seite 6 Teileliste Anz. Beschreibung Anz. Beschreibung Schneidschraube M4 x 16 mm mit Verstellbares Fußpolster M8 Unterlegscheibe Regenschirmklopfen M4 x 8mm Sechskantmutter M6 Flaschenhalter Innensechskantschraube M8 x 60mm Handhalter Zahnscheibe Spannungsfeder Zahnlose Scheibe Zugfeder Mutter Unterlegscheibe M5 Hintere Ecke Rohr Kugelkopfschraube M5 x 45mm Herzfrequenzlinie des hinteren Vorderes Ecke Rohr Hauptrahmens...
-
Seite 7: Teileidentifikationstabelle
Teileidentifikationstabelle 31. Eckrohr hinten 10. Sitzlenker 13. Lenker 40. Schirm 55. hohe Sechskant 54. Schlittenschraube Hutmuttern M8 Lichtbogenwas Regenschirm- Innensechskantschra M8 x 65mm x 4pcs x 4pcs Kopf Querschraube chanlage M8 x MS x 12mm x 2PCS 19pcs M8 x 16mm x 14pcs 83. - Seite 8 Montageanleitung Verwenden Sie zwei Schlittenschrauben M8 * 65 mm (54), Lichtbogenscheiben M8 (42) und Hochkappenmuttern M8 (55), um das vordere Eckrohr (32) mit dem vorderen Hauptrahmen (1) zu verbinden. Ziehen Sie die Kopfschrauben an, nachdem die beiden Schlittenschrauben vollständig fertig sind. Verwenden Sie zwei Schlittenschrauben M8 * 65 mm (54), Lichtbogenscheiben M8 (42) und Hochkappenmuttern M8 (55), um das hintere Eckrohr (31) mit dem hinteren...
- Seite 9 Assembly Procedures Montageanleitung Verbinden Sie zunächst die Herzfrequenzlinie (78) am hinteren Hauptrahmen (5) mit der Herzfrequenzlinie (79) am vorderen Hauptrahmen (1). Setzen Sie dann den hinteren Hauptrahmen (5) in den vorderen Hauptrahmen (1) ein und verwenden Sie vier Schrauben M8 * 16 mm (40), Federringe M8 (83) bzw.
- Seite 10 Montageanleitung Legen Sie das Rückenkissen (6) mit vier M8 * 40 mm (56) Unterlegscheiben (59) Sitzlehnengruppe (3), verriegeln Sie es durch die Sitzlehnengruppe und ziehen Sie alle Schrauben fest, nachdem das Rückenkissen gut positioniert ist. Lösen Sie den Sitzknopf (14) an der Sitzlehnengruppe (3), schrauben Sie ihn jedoch nicht vollständig ab, ziehen Sie ihn nach außen und führen Sie das Schienenrohr (9) in die Sitzlehnengruppe (3) ein (Bitte...
- Seite 11 Montageanleitung Installieren zusammengebauten Sitzlehnengruppen (3) bis (9) im hinteren Hauptrahmen (5), verriegeln Sie das Schienenrohr (9) mit den vier Schrauben M8 * 16 mm (40) und den Unterlegscheiben M8 (59) im hinteren Hauptrahmen. Halten Sie den Handhalter (28) des Sitzlenkers (10) hoch. Verbinden Sie den Handhalter mit zwei Schrauben M8 * 45 mm (49), Federringen M8 (83) und Lichtbogenscheiben M8 (42) mit der Sitzlehnengruppe (3).
- Seite 12 Montageanleitung Verbinden Sie zuerst (53) auf der Sensorleitung mit (46) unterhalb der Sensorleitung und dann die Herzfrequenzlinie des vorderen Pfostens (80) mit der Herzfrequenzlinie des vorderen Hauptrahmens (79). Siehe Abbildung A. Ziehen Sie die Metallhalterung (B) an der Feinabstimmungsleitung (82) nach oben und führen Sie das Ende der Feinabstimmungsleitung (52) in den Kabelbaumclip der Metallhalterung ein.
- Seite 13 Montageanleitung Installieren Sie den Lenker (13) mit zwei M8 x 16 mm (40) und Lichtbogenscheiben (42), verbinden Sie ihn mit dem vorderen Pfosten (2) und verriegeln Sie dann alle Schrauben. Konsole verbraucht zwei Batterien, Alkalibatterien werden empfohlen. Die gleichzeitige Verwendung neuer alter Batterien...
- Seite 14 Montageanleitung Passen Sie die Sensorleitung (D) der Konsole (4) an die Sensorleitung (53) des vorderen Pfostens (2) an und verbinden Sie diese. Befestigen Sie die elektronische Uhr (4) am vorderen Pfosten (2) mit zwei M5 * 12 mm (Rückseite der elektronischen Uhr).
- Seite 15 WIE MAN DIE KONSOLE BENUTZT KONSOLE-DIAGRAMM EIGENSCHAFTEN DER KONSOLE Die benutzerfreundliche Konsole verfügt über sieben Modi, die während des Trainings sofortiges Feedback zum Training geben. Zeit (TIME) —Dieser Modus zeigt die verstrichene Zeit an. Hinweis: Wenn Sie ein Zeit Ziel festlegen, zeigt diese Anzeige die verbleibende Zeit Ihres Trainings an.
