h , s
auptspIndel chlosskasten
1 2

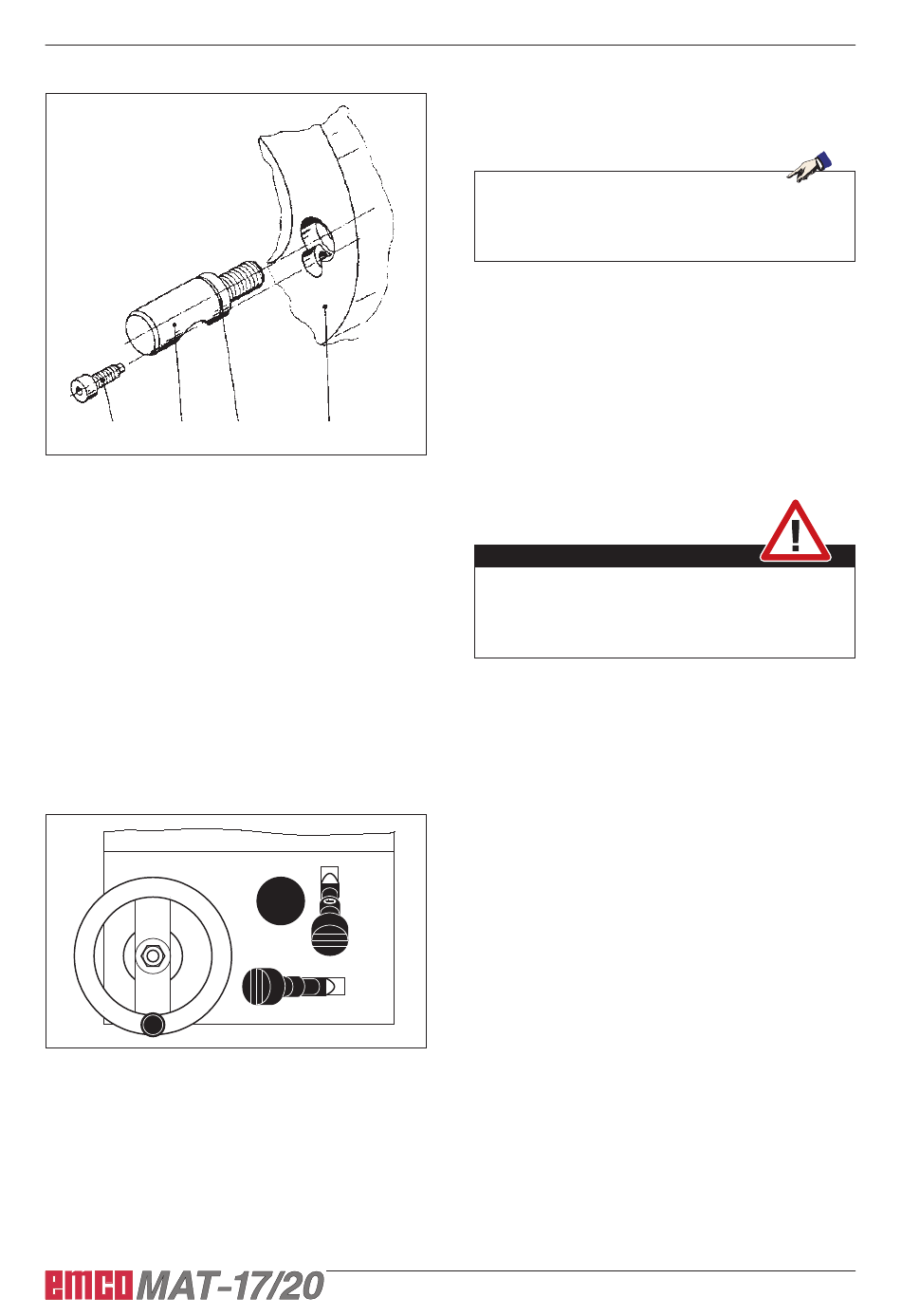

Montage der Camlock-Bolzen

Schlosskasten

3 4
Einschrauben der Camlock-
Bolzen in das Spannmittel
Hinweis:
Achten Sie darauf, dass Sie die richtigen
Cam lock-Bolzen nach DIN 55 029-S5 ver-
wenden.
• Alle 6 Camlock-Bolzen (2) in die Aufnahme-
gewinde des Spannmittels (4) drehen.
Die Camlock-Bolzen nur so weit hineindrehen,
bis die Einstiche (3) an den Bolzen auf gleicher
Höhe mit der Planfläche des Spannmittels
stehen (siehe Bild auf der Vorderseite) und die
Sicher ungsschrauben (1) eingeschraubt werden
können.
• Die 6 Sicherungsschrauben (1) einschrauben
und festziehen.
Gefahr:
Steht der Einstich am Camlock-Bolzen über
oder unter der Planfläche des Spannmittels,
kann ein sicheres Spannen nicht mehr ge-
währleistet werden.
Schlosskasten
Der Schlosskasten ist an der Unterseite des
Längs schlittens angeschraubt.
Der Antrieb der im Schlosskasten untergebrach-
ten Zahnräder erfolgt durch die Zugspindel über
eine Rutschkupplung.
Durch die Rutschkupplung im Schlosskasten ist
ein Anschlagdrehen in Verbindung mit einem
Längs anschlag möglich.
34
