h
auptelemente

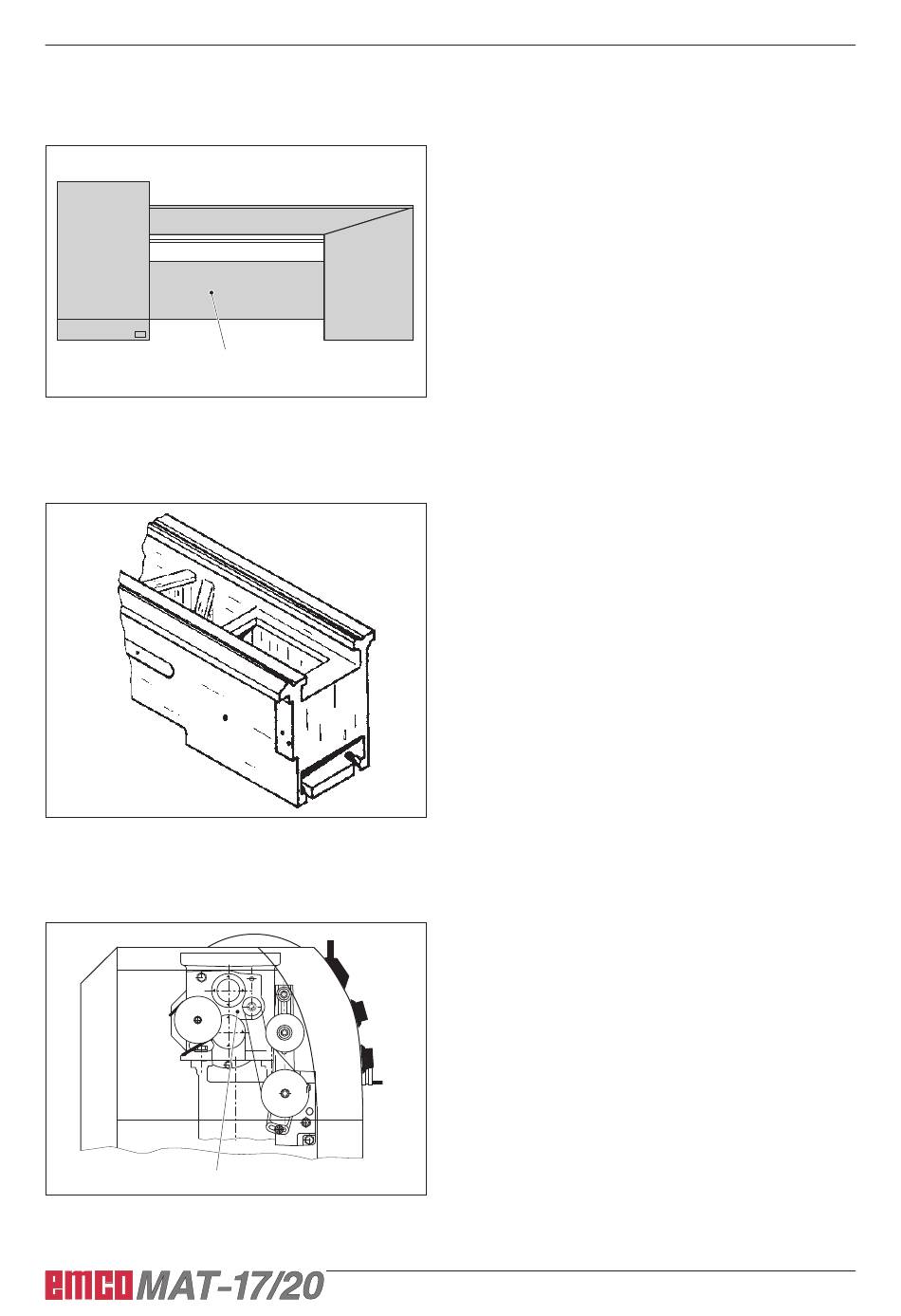

Maschinenuntersatz

Maschinenbett

3
Spindelstock, Zahnriementrieb
1
Maschinenuntersatz
Der Maschinenuntersatz ist aus Stahlblech ge-
schweißt, stark verrippt und mit schwingungs- und
geräuschdämpfendem Sand gefüllt.
In den Maschinenuntersatz ist eine Spänewanne
(1) integriert, die durch leichtes Anheben heraus-
genommen werden kann.
Am Maschinenuntersatz sind Schutz- und Auf-
fang bleche montiert, um Späne und Kühlmittel
auffangen zu können.
Der Maschinenuntersatz ist dreipunktgelagert,
was eine einfache Nivellierung ohne Zugeständ-
nisse auf die Werkzeugmachergenauigkeit der
Maschine ermöglicht.
Maschinenbett
Das Maschinenbett ist aus hochwertigem Grau-
guß gefertigt.
Hohe Wangen und eine Diagonalverrippung
ergeben ein schwingungsdämpfendes, ver win-
dungs freies Bett.
Die induktionsgehärteten Führungsbahnen sind
prismen förmig ausgebildet und präzise ge-
schliffen.
Es besteht je eine Führungsbahn für den Längs-
schlitten und für den Reitstock.

Spindelstock

Der Spindelstock (3) ist aus schwingungs dämpf-
endem Grauguß gefertigt und stark verrippt.
Im Spindelstock untergebracht sind Vorgelege-
welle und Hauptspindel.
Das Spindelgetriebe ist als 3-Wellengetriebe aus-
geführt, das sich durch eine hohe Lebensdauer
auszeichnet.

Zahnriementrieb

Der Antrieb des Vorschubgetriebes erfolgt über
einen Zahnriementrieb. Diese Art der Kraftüber-
tragung ist wartungsfreundlich und zeichnet sich
durch eine hohe Laufruhe aus.
Für Sondersteigungen steht auch ein Wechsel-
rädersatz als Zubehör zur Verfügung.
