m
aschInenleuchte
1
2
X

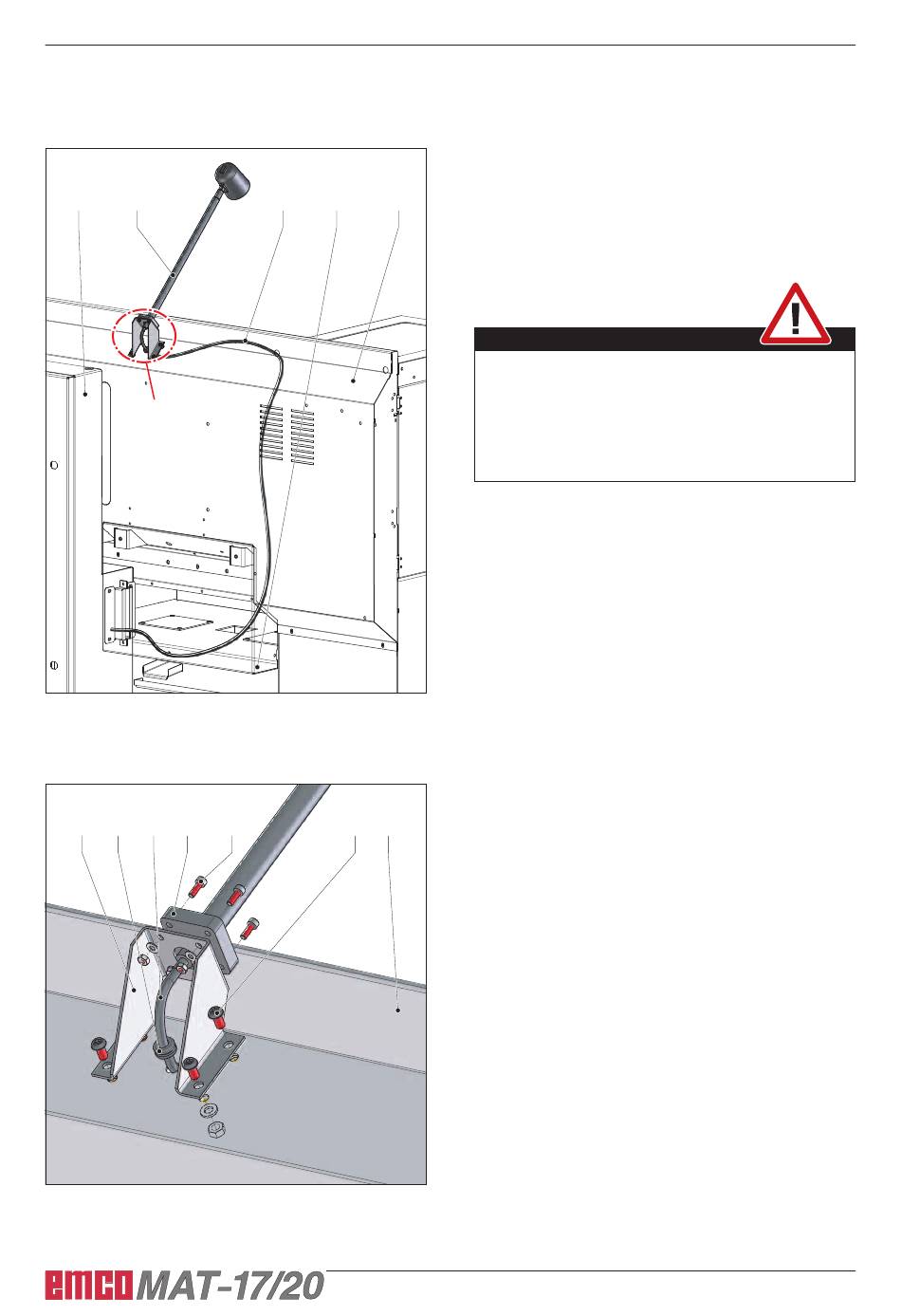

Anbau der Maschinenleuchte
6
7
3
2
Detail X: Lampenbefestigung an der Maschine
3
4
5
8
9
5
Maschinenleuchte
Bestell-Nr. ........................................ D4Z 310Z
Halogenleuchte .................................24V/20W
Ersatzlampe ................................ ZME 000 100
Anbau der Maschinenleuchte
Gefahr:
• Der Anbau der Maschinenleuchte darf nur
bei ausgeschalteter Maschine und bei be-
tätigter NOT-AUS-Taste erfolgen.
• Achten Sie beim Verlegen des Kabels dar-
auf, dass das Kabel (3) nicht durch bewegte
Teile geklemmt oder abgeschert wird!
• Maschinenleuchte (2) mit den 4 Innensechs-
kantschrauben M4×16 (8) und den passenden
Beilagscheiben und Muttern am Halteblech (6)
montieren.
• Halteblech (6) mit den 4 Linsenkopfschrauben
M6×12 (6) und Beilagscheiben an der dafür
vorgesehenen Stelle der Spritzwand (5) fest-
schrauben.
• Durchführtülle (7) in die freie Bohrung in der
Spritzwand (5) stecken.
• Kabelabdeckung (4) demontieren.
• Kabel (3) der Maschinenleuchte durch die Tülle
(7) fädeln und am Hauptmotor vorbei zum E-
Kasten (1) verlegen.
• Kabel (3) weiter durch die Kabeldurchführung
in den E-Kasten (1) verlegen.
• Kabelabdeckung (4) montieren.
70
z
uBehör
