Wechselrädersatz
Bestell-Nr. .......................................... D3Z 200
Mit dem Wechselrädersatz können zusätzlich zu
den Grundsteigungen noch weitere Steigungen
auf Leit- und Zugspindel übertragen werden.
Der Wechselrädersatz besteht aus 10 Zahnrä-
dern:
127, 110, 95, 2×75, 65, 63, 60, 50, 30.
Mögliche Gewinde
Sämtliche Gewinde wie bei Zahnriemenrieb
32 Zollgewinde .................................... 4-65 n/1"
28 Modulgewinde ............................0,2-3,5 Mod
32 Diametral-Pitch Gewinde ................ 8-112 DP
Umrüsten der Maschine auf
Wechselräder
Gefahr:
Das Umrüsten der Maschine auf Wechsel-
räder darf nur bei Stillstand der Maschine
erfolgen.
(Netzstecker ziehen!)

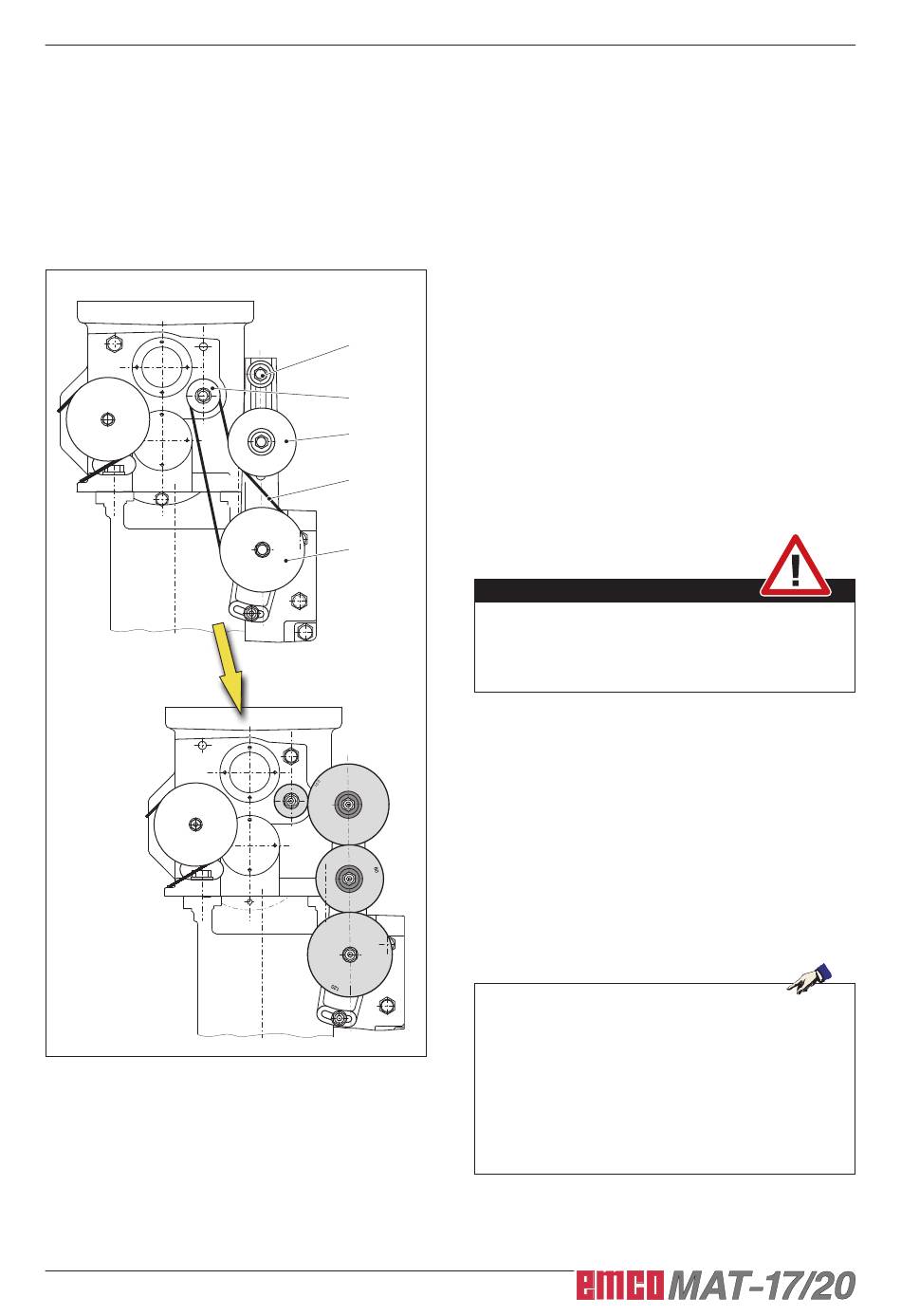

• Zahnriemen (4) abnehmen (siehe "Wechseln
des Zahnriemens").
• Die beiden Zahnscheiben (2) und (5), sowie
die Spannrolle (3) durch die entsprechenden
Zahnräder ersetzen.
• Zusätzlich muss ein Zahnrad auf der Lager-
buchse (1) montiert werden.
Hinweise:
• Achten Sie darauf, wie Sie die Zahnscheibe
(2) abmontieren. Bei einer Umrüstung der
Maschine wieder auf Zahnriementrieb muss
diese Zahnscheibe wieder genau gleich
montiert werden.
• Beachten Sie die Drehrichtungsumkehr
des Vorschubes nach einer Umrüstung auf
Wechselräder
