B Beschreibung und Betrieb der Maschine
5
6

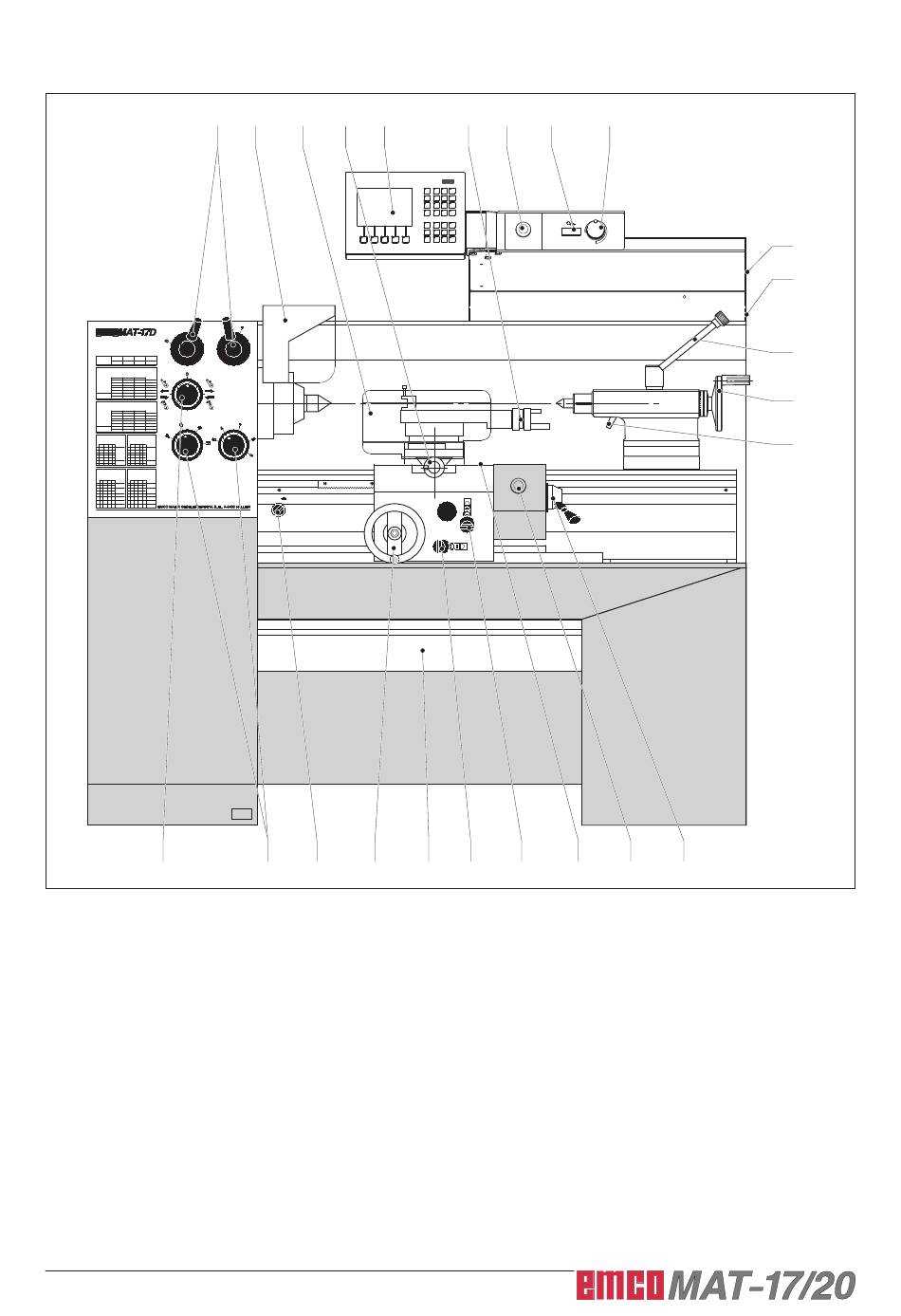

Haupt- und Bedienungselemente / Übersicht
1. Maschinenhauptschalter (absperrbar)
2. Schalter Hauptspindel ein/aus im Rechts-/
Linkslauf
3. NOT-AUS Schalter
4. Drehregler zur Drehzahlregelung
(EMCOMAT 17D/20D)
5. Hebel zum Schalten der Hauptspindeldreh-
zahlen
6. Drehknopf für Vorschubrichtung (Wendeherz)
7. Drehknöpfe zum Schalten der Vorschub größen
und Gewindesteigungen
8. Handrad für Querschlitten
9. Handrad für Oberschlitten
10. Handrad für Längsschlitten (Z-Achse)
18 22 8 19
7 14 10
(X-Achse)
(Z -Achse)
0
9 (3) 20
23 12 11 13
11. Vorschubhebel für Längs- und Quervorschub
12. Schlossmutterhebel
13. Klemmschraube für Längsschlitten
14. Drehknopf zum Ein- bzw. Auskuppeln der
Leitspindel
15. Handrad für Reistockpinole
16. Hebel für Pinolenklemmung
17. Hebel für Reitstockklemmung
18. Futterschutz mit Endschalter
19. Digitale Wegmessanzeige (17D/20D)
20. Digitale Drehzahlanzeige (17D/20D)
21. Schalter für Zubehör Kühlmittelpumpe
22. Schutzblech
23. Spänelade
31
4
3 2
21
8
17
15
16
