Montage

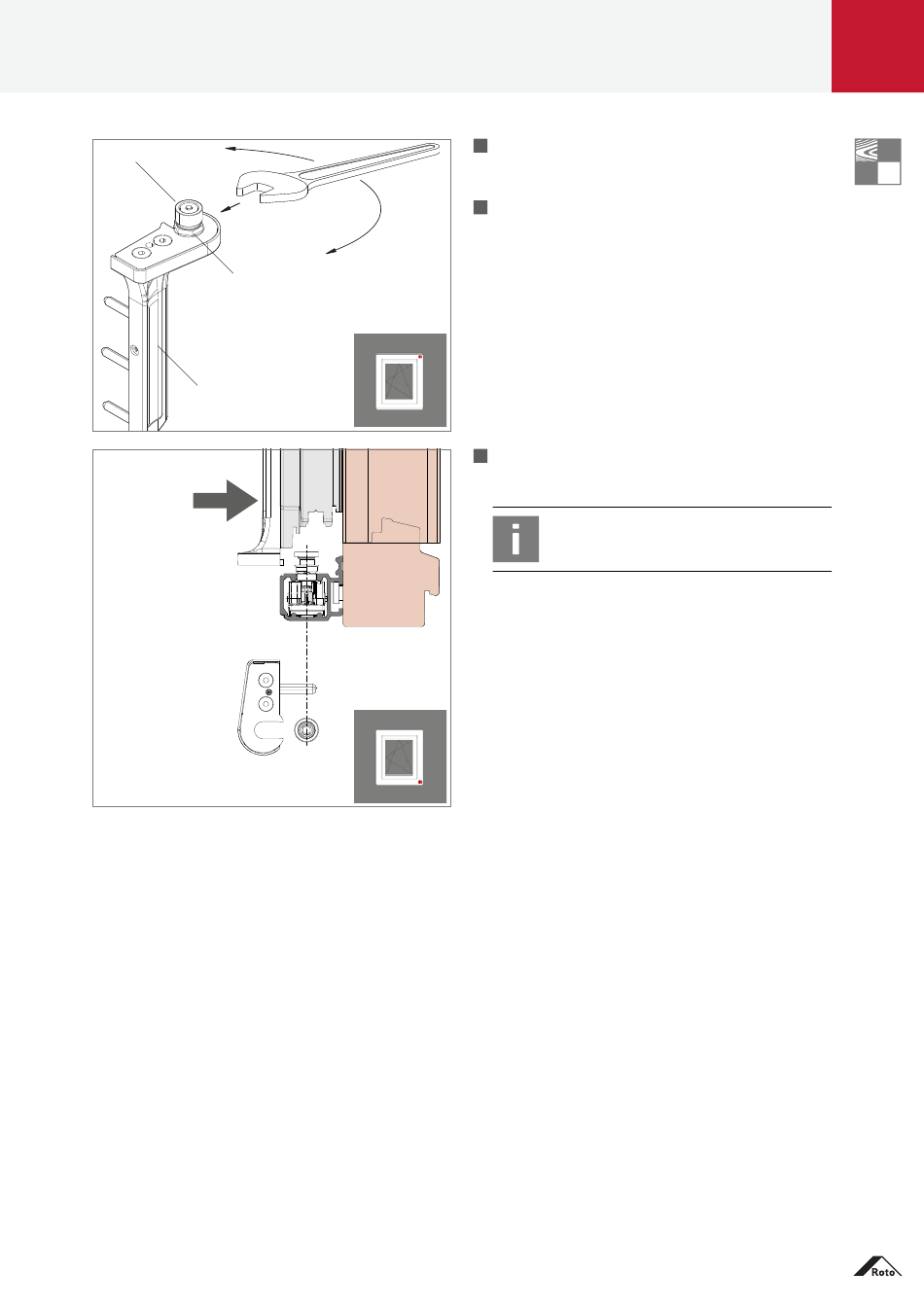

Flügel und Rahmen verbinden
Flügel einhängen
Führungsrolle
Kontermutter
Aufhängung
Montagerichtung
Änderungen vorbehalten.
Flügel mit Führungsrolle in die Schiene oben einset-
1.
zen und Flügel einschwenken.
Kontermutter mit Gabelschlüssel SW17 anziehen.
2.
Anzugsdrehmoment: 22 Nm ±2 Nm
Laufwagen und Aufhängung verbinden:
3.
Anzugsdrehmoment: 22 Nm ±2 Nm
HINWEIS!
Auf Montagerichtung achten.
Roto Patio Fold
