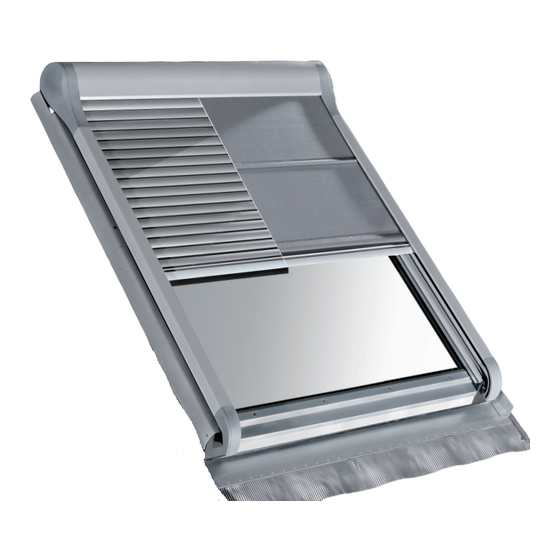

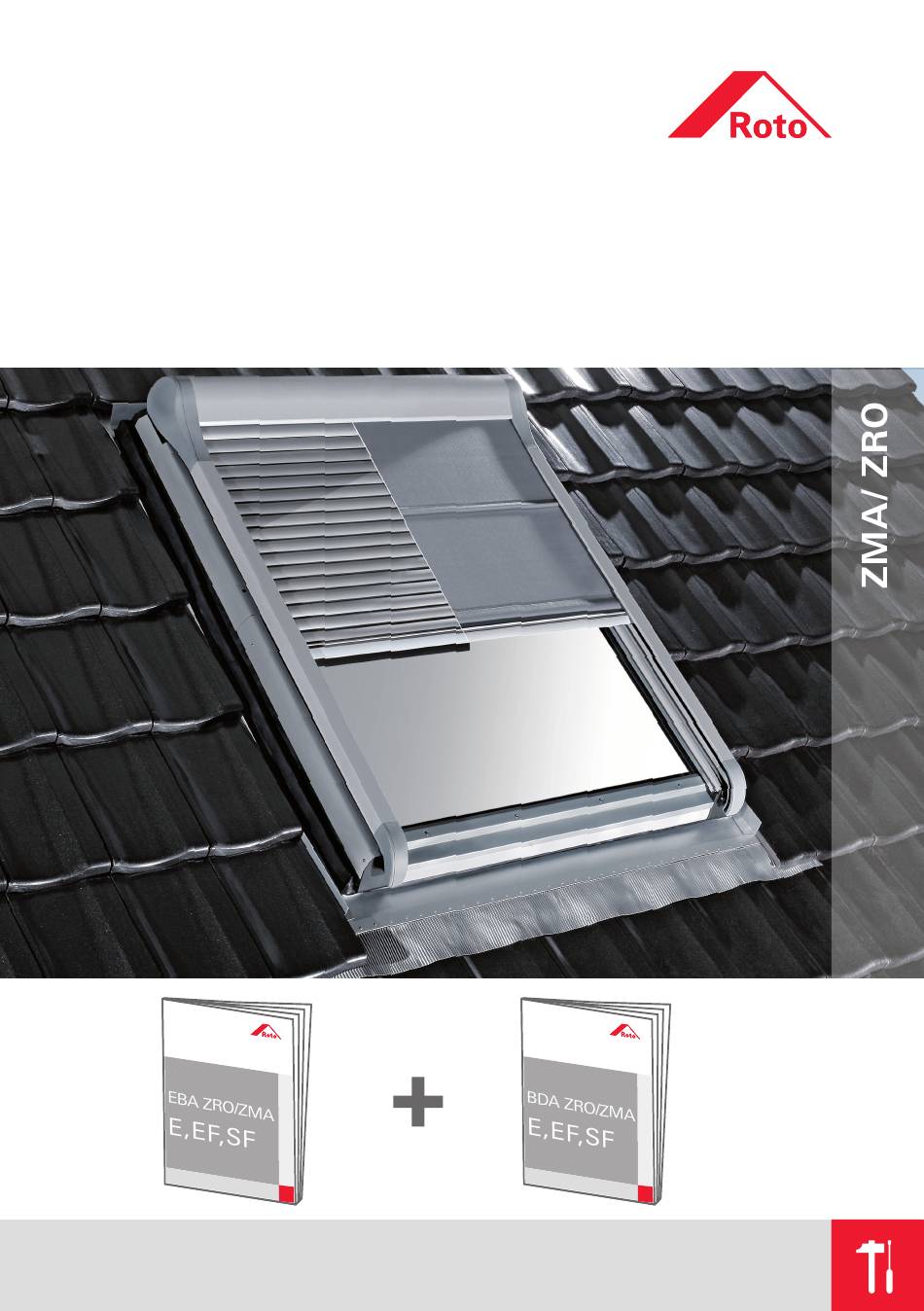

- Seite 1 Aussenrollladen/ Aussenmarkise Exterior roller shutter/ exterior awning 567583-00...
- Seite 2 Deutschland Hinweise / Sicherheitshinweise ZRO/ ZMA EF Bitte lesen Sie vor Montagebeginn Technische Daten Antrieb: des Außenrollladens / Außenmarkise Nennspannung: 230 V AC / 50 Hz die gesamte Einbauanleitung (-15 / +10%) sorgfältig durch! Nennstrom: 0,36 A Hinweise in dieser Anleitung...
-
Seite 4: Empfehlungen Kabelverlegung
Das Kabel am RT2E ist ca. 3 m lang. Der Kabelaustritt ist von innen gesehen oben rechts am Gehäuse. Um eine störungsfreie Funktion zu gewährleisten empfiehlt Roto Dach- und Solar- technologie die Verbindung zwischen Schalter und Kabel in einer innenliegenden oder nach IP67 geschützten Unterputzdose. - Seite 5 230V Funkempfänger- Schalter Funkempfänger 230V BUS- System Jalousieaktor 230V mit gegenseitiger Verriegelung...
- Seite 6 Das Kabel am RT2EF ist ca. 5m lang. Der Kabelaustritt ist von innen gesehen oben rechts am Rollladenpanzer. Um eine störungsfreie Funktion zu gewährleisten empfiehlt Roto Dach- und Solartech- nologie die Verbindung zwischen Schalter und Rollladenkabel in einer innenliegenden oder nach IP67 geschützten Unterputzdose.
-
Seite 7: Lernbereitschaft Herstellen
Lernbereitschaft herstellen Möglichkeit 1 Durch Einschalten der Spannung. Durch Einschalten der Spannung ist der Antrieb für 3 Minuten in Lernbereitschaft. Möglichkeit 2 Funkschalter am Rohrantrieb in die äußere und zurück in die innere Position schieben... -
Seite 8: Einlernen Haupthandsender
RT2- EF Einlernen Haupthandsender Durch dieses Vorgehen wird der vorherige Haupthandsender überschrieben. Um weitere Handsender einzulernen siehe folgende Punkte. Drücken sie die Einlerntaste am Handsender innerhalb der Lernbereitschaft für 10s. Der Rollladen bestätigt das erfolgreiche Einlernen durch eine Bewegung. Einlerntaste Kanal -Wahl -Taste Überprüfung der Funktion: Drücken sie die Richtungstasten auf dem... -
Seite 9: Zwei (Oder Mehr) Handsender Mit Gleicher Konfiguration
Drücken sie erneut die Einlerntaste auf dem neuen Handsender für 3 Sekunden Quittierung erfolgt durch ein „Klack- Klack“ des Antriebs. Prüfen sie die Funktion durch Drücken der Bewegungstasten auf beiden Handsendern. Der Einlernvorgang für den weiteren Hand- sender ist abgeschlossen. Wiederholen sie den Vorgang zum Einlernen weiterer Kanäle bzw. -
Seite 10: Einen Handsender Gleichzeitig Auf Mehrere Beschattungen Einlernen
RT2- EF Einen Handsender gleichzeitig auf mehrere Beschattungen einlernen Die Anzahl der mit einem Handsender gleichzeitig bedienbaren Beschattungen ist nur durch die Reichweite (im Haus ca. 25m) limitiert. Es können alle in Reichweite befind- lichen Beschattungen gleichzeitig mit einem Handsender bedient werden. Schalten sie für alle Beschattungen die Spannung gleichzeitig ein. - Seite 11 Löschen der Endlagen (Ab Breite 6) Fahren sie den Behang zwischen die Endlagen. Drücken sie am Haupthandsender zuerst die Einlerntaste und innerhalb von 3 Sekunden zusätzlich die Stopp-Taste und halten beide für 10 Sekunden gedrückt. Quittierung erfolgt durch ein „Klack-Klack“ des Antriebs.
- Seite 12 RT2- SF Um Energie zu sparen verfügt die Solarsteuerung über eine Schlaffunktion, die eine Verzögerung des Ansprechverhaltens zur Folge hat. Deshalb muss die Bewegungsta- ste am Handsender mitunter 2 Sekunden gedrückt gehalten werden bis die Bewegung ausgeführt wird. Einlernen Haupthandsender Der beiliegende Handsender ist im Lieferzustand bereits eingelernt.
-
Seite 14: Mehrere Handsender Auf Einen Rollladen Einlernen
RT2- SF Mehrere Handsender auf einen Rollladen einlernen Pro Behang können maximal 4 Handsender eingelernt werden, d.h. jeder Behang kann maximal mit 4 unterschiedlichen Handsendern bedient werden. - Seite 15 2 sec. 2 sec.
-
Seite 16: Einen Handsender Auf Mehrere Rollläden Einlernen
RT2- SF Einen Handsender auf mehrere Rollläden einlernen Die Anzahl der mit einem Handsender gleichzeitig bedienbaren Beschattungen ist nur durch die Reichweite (im Haus ca. 25m) limitiert. Es können alle in Reichweite befindlichen Beschattungen gleichzeitig mit einem Handsender bedient werden. Einen Handsender bei allen Beschattungen als Master Schritte von Einlernen Haupthandsender bei allen gewünschten Beschattungen durchführen. - Seite 17 Einen Handsender zusätzlich zur Einzelbedienung 2 sec. 2 sec. 2 sec. 2 sec.
- Seite 18 RT2- SF Fehlerfall: Rollladen ohne Funktion Kabel / Verbindung prüfen OK ? Steckverbindung Kabel – Steuerung Steckverbindungen im Rollladengehäuse Akku prüfen Jumper setzten Empfehlung Ladegerät Art.- Nr.: 382 817 12V/ 300mA Art.-Nr.: 382 817 —...
- Seite 19 Fehlerfall: Rollladen ohne Funktion Kabel / Verbindung prüfen OK ? Steckverbindung Kabel – Steuerung Steckverbindungen im Rollladengehäuse Akku prüfen Taster Drücken Empfehlung Ladegerät Art.- Nr.: 382 817 12V/ 300mA Art.-Nr.: 382 817 —...
