Das Mischermodul VR 60 wird im Wandaufbau an ge-
eigneter Stelle in der Nähe der zu steuernden Mischer-
kreise angebracht. Mit dem Mischermodul VR 60 ist eine
Erweiterung der Heizungsanlage um zwei Mischerkreise
möglich. Es können maximal sechs Mischermodule ange-
schlossen werden.
Am Mischermodul VR 60 wird mittels Drehschalter eine
eindeutige Bus-Adresse eingestellt. Die Einstellung der
Heizprogramme sowie aller erforderlichen Parameter
erfolgt über die Regler auroMATIC 620 bzw.
calorMATIC 630 mittels eBus bzw. das Bedienteil der
Vaillant geoTHERM Wärmepumpe VW...2. Alle heizkreis-
spezifischen Anschlüsse (Fühler, Pumpen) erfolgen di-
rekt am Mischermodul über ProE-Stecker.
4.1

Lieferumfang

Prüfen Sie vor der Montage den Lieferumfang auf Voll-
zähligkeit und Unversehrtheit.
Pos. Anzahl Bauteil
1 1 Mischermodul VR 60
2 2 Standardfühler VR 10
3 1 eBus-Leitung, 3 m lang
Tab. 4.1 Lieferumfang des Mischermoduls VR 60
4.2 Zubehör
Fernbediengerät FBGcomfort VR 90
Für die ersten acht Heizkreise (HK 1 ... HK 8) kann ein ei-
genes Fernbediengerät angeschlossen werden. Es er-
laubt die Einstellung der Betriebsart und der Raumsoll-
temperatur und berücksichtigt die Raumtemperatur mit
Hilfe des eingebauten Raumfühlers.
Es können auch die Parameter für den zugehörigen
Heizkreis (Zeitprogramm, Heizkurve etc.) eingestellt und
Sonderfunktionen (Party etc.) ausgewählt werden. Zu-
sätzlich sind Abfragen zum Heizkreis und Wartungs- bzw.
Störungsanzeigen des Heizgerätes möglich. Die Kommu-
nikation mit dem Heizungsregler erfolgt über den eBus.
Fernbediengerät VR 80
Der VR 80 ist ein Fernbediengerät zur Steuerung eines
Heizkreises innerhalb eines Regelsystems mit einem
Regler auroMATIC 620 oder calorMATIC 630 oder der
Vaillant geoTHERM Wärmepumpe VW.. .../2. Unabhängig
vom Einsatz dieses Fernbediengerätes sind alle Einstel-
lungen für diesen Heizkreis über den Regler
auroMATIC 620 bzw. calorMATIC 630 oder das Bedien-
teil der Vaillant geoTHERM Wärmepumpe VW.. .../2 mög-
lich.
4.3

Mischermodul VR 60 montieren

Die Anschlussleisten des Mischermoduls VR 60 sind in
System ProETechnik ausgeführt. An den Leisten müssen
alle bauseitigen Anschlüsse vorgenommen werden.
4

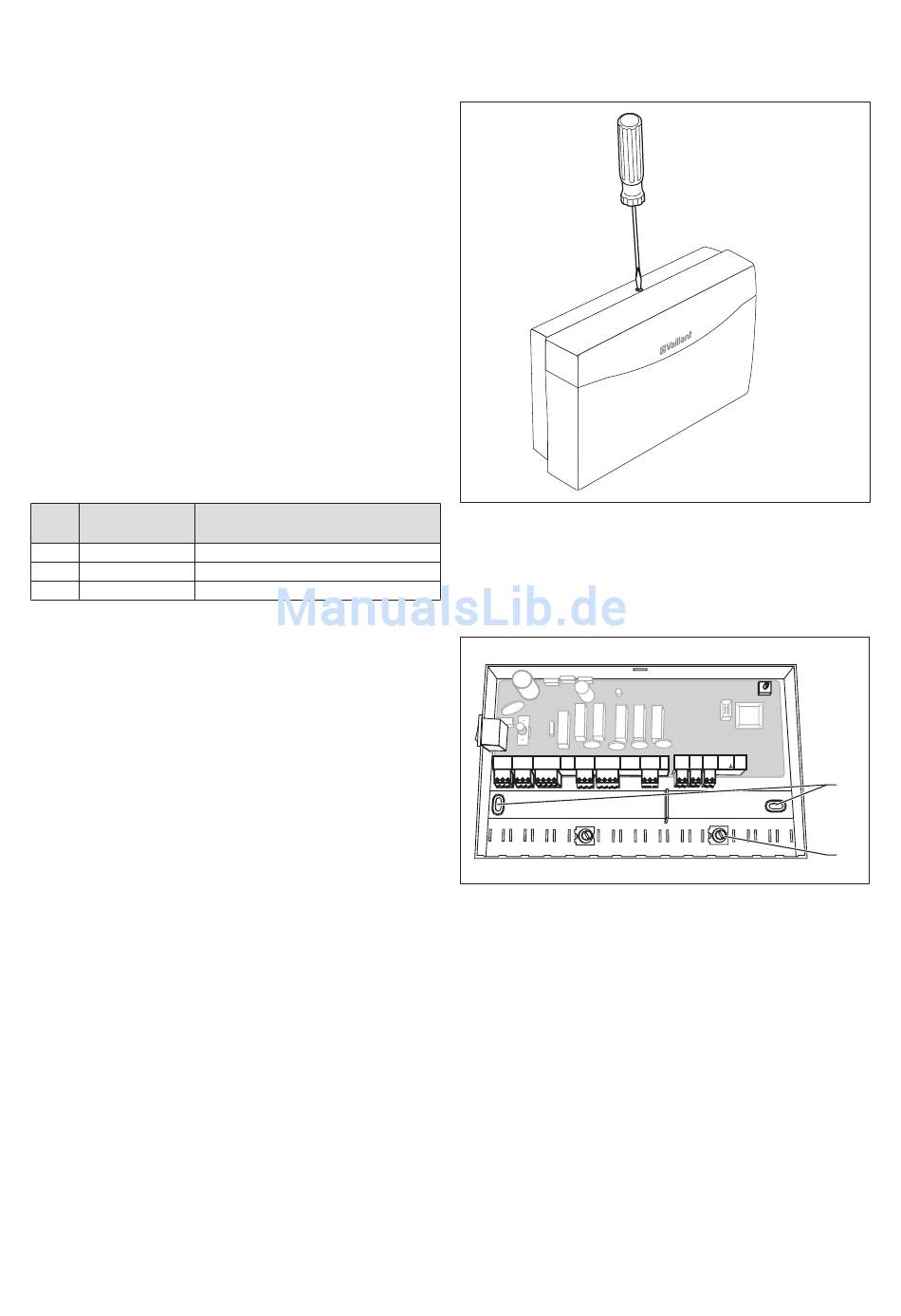

Abb. 4.1 Öffnen des Gehäuses
• Lösen Sie die Schraube an der Oberseite des Gehäu-
ses.
• Klappen Sie die Gehäuseabdeckung leicht nach vorn
und nehmen Sie sie ab.
230 V~ 230 V~ HKa HKa-P HKb
PE N L PE N L PE N Auf Zu PE N L PE N Auf Zu
Abb. 4.2 Montage des Mischermoduls VR 60
• Reißen Sie die beiden Befestigungspunkte gemäß den
Befestigungsöffnungen (1) an geeigneter Stelle an.
• Bohren Sie zwei Löcher für entsprechende Dübel und
schrauben Sie das Gehäuse fest.
• Die Elektroinstallation erfolgt wie in Kap. 5 beschrie-
ben.
• Setzen Sie die Gehäuseabdeckung unten wieder in die
Scharniere ein und klappen Sie die Gehäuse-
abdeckung hoch.
• Verschrauben Sie die Gehäuseabdeckung entspre-
chend Abb. 4.1.
Installationsanleitung Mischermodul VR 60 839148_02
HKb-P BUS VFa VFb AF
PE N L + - 2 1 2 1 AF 0
1
