21.
Aufspannwinkel mit Frästisch (optional)

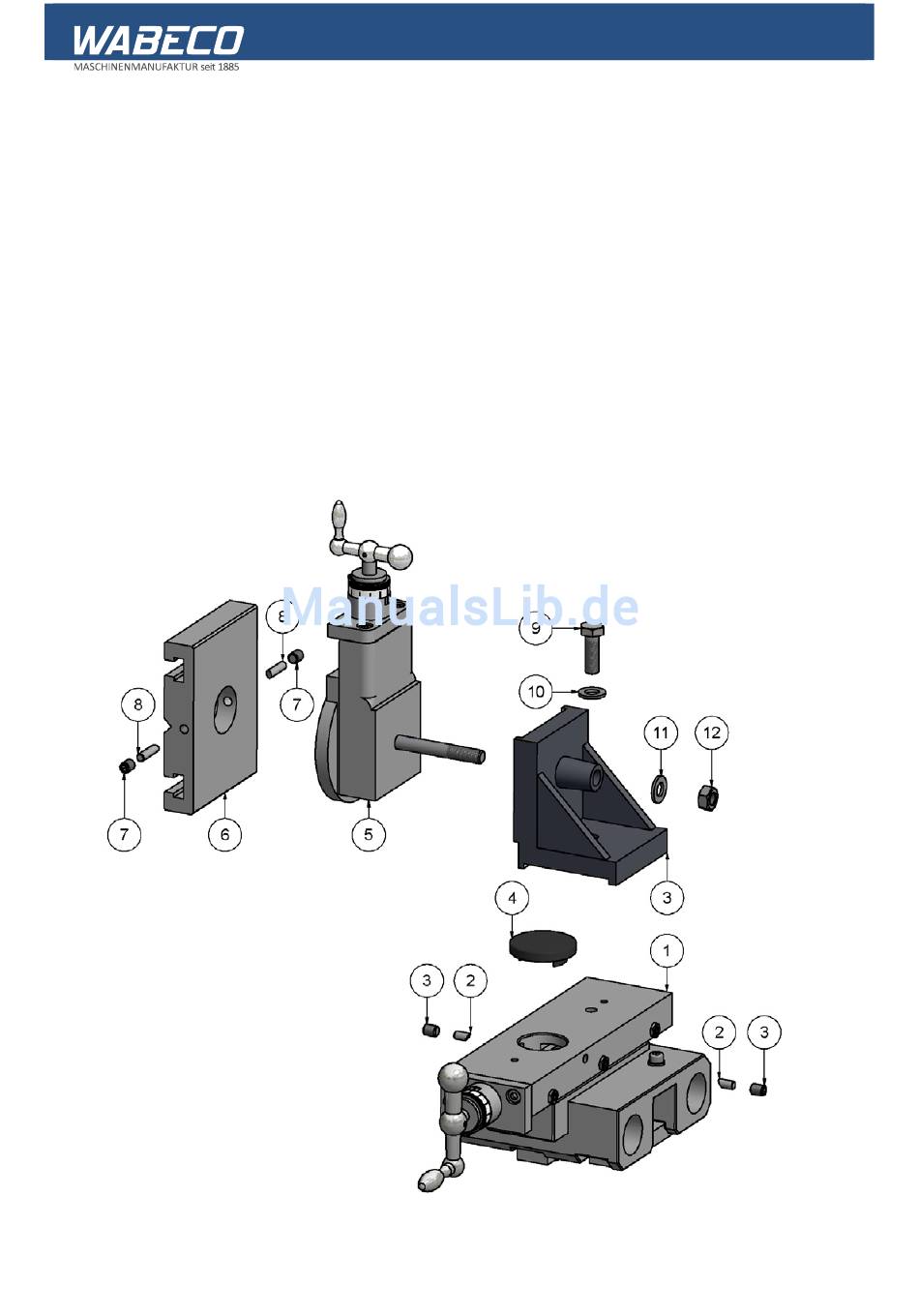

21.1 Montage des Aufspannwinkels mit Frästisch
8. Die Mutter (12) mittels Maulschlüssel Größe 16mm festziehen.
9. Den Frästisch (6) wie dargestellt auf den Drehzapfen des Längsschlittens aufsetzen.
10. Die beiden Druckstücke (8) in die seitlichen Bohrungen des Frästisches einführen.
11. Den
Frästisch
ausrichten
Innensechskantschlüssel Größe 4 mm arretieren.
12. Abschließend die mitgelieferte Staubschutzkappe (4) in die Zentrierbohrung des Querschlittens
einstecken.
Die Positionen 1, 2, 3, 5, 11 und 12 sind nicht im Lieferumfang enthalten sondern Teil der
Drehmaschine.
84
und
durch
festziehen
der
beiden
Schrauben
(3)
mittels
