22.

Spannzangenfutter (optional)

Es dürfen nur Werkstücke verwendet werden, die dem Nenndurchmesser der Spannzange
entsprechen.

22.1 Montage des Spannzangenfutters

1. das Drehbankfutter von der Hauptspindel entfernen, hierfür sind die 3 Befestigungsschrauben mit
einem Gabelschlüssel zu lösen.
2. das Drehbankfutter vom Zentrierflansch der Hauptspindel abziehen.
3. das Spannzangenfutter auf die gleiche Weise wie das Drehbankfutter befestigen.
4. die Überwurfmutter (1) vom Spannzangenfutter (2) abdrehen.
5. die gewünschte Spannzange in die Überwurfmutter eindrücken
(siehe Spannzangen Ein- und Ausbau) und wieder auf das Spannzangenfutter aufschrauben.
6. das Werkstück oder Werkzeug in die Spannzange einführen.
7. die Überwurfmutter mit dem passenden Schlüssel festziehen.
8. zulässiger Drehzahlbereich bis max. 5000 U/min.

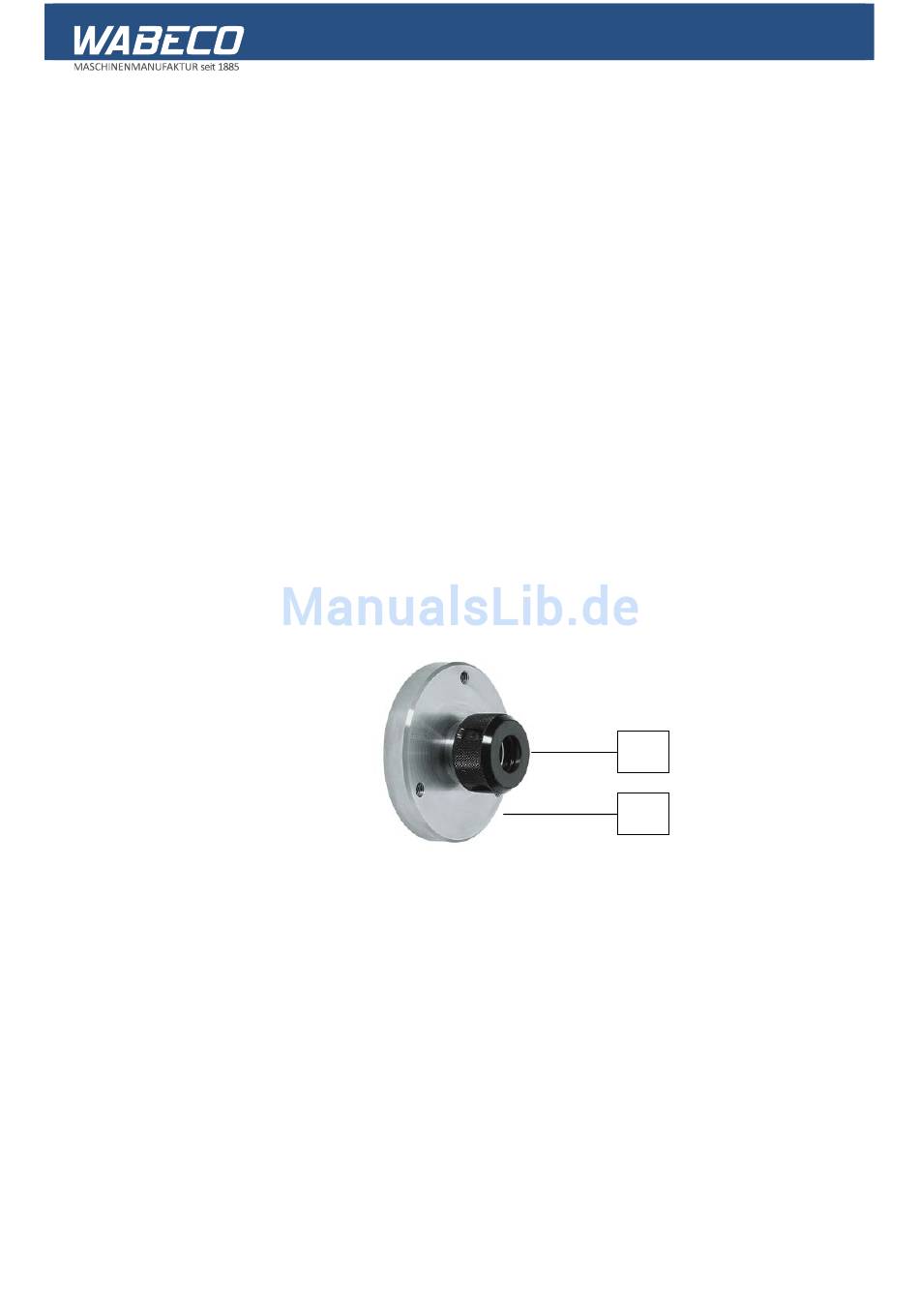

22.2 Zeichnung und Legende

Teil-Nr. Stück Bestell-Nr.
1 1 11727
2 1 51003505-0002
88
Bezeichnung
Überwurfmutter
Spannzangenfutter
1
2
