Modus Sollwertänderung
Dies ermöglicht einen schnellen Wechsel zwischen zwei Temperaturen
im Kühlraum und die Änderung des Sollwerts gemäß dem in Parameter
C12 angegebenen Wert. Der vorstehend genannte Wert kann ein
Minus- oder Pluswert sein, mit dem der Sollwert verringert oder erhöht
wird. Ist er mit 0 konfiguriert, wird der Modus deaktiviert.
Der Modus kann wie folgt aktiviert werden:
• Über einen externen Schalter, der mit einem der Digitaleingänge
verbunden ist. Der Digitaleingang sollte als „Sollwertänderung
(I10 oder I20=4)" konfiguriert werden. Die Aktivierung über
diese Art tritt an die Stelle jeder anderen Aktivierung und lässt
sich nur über ebendiese Art deaktivieren.
Mit dem Parameter C0 kann die von Fühler 1 erfasste Temperatur
korrigiert werden. Dies ist vor allem dann sinnvoll, wenn der Fühler
nicht an der optimalen Stelle platzierbar ist.

Sollwert blockieren

Mit den Parametern C2 und C3 lässt sich ein oberer und unterer
Grenzwert für den Sollwert (SP) einstellen, um die Ware oder die
Anlage vor Sollwertänderungen zu schützen.
Zeitsteuerung Verdichterschutz
Parameter C4 ermöglicht die Auswahl der Zeitsteuerung, die für
den Schutz des Verdichters eingerichtet wird. Diese eingebauten
Verzögerungen verhindern ein ständiges Ein- und Ausschalten des
Verdichters und
steuern Relais COOL und Relais AUX 1 (wenn o00=1)
AUS-EIN (C4=0): Mindestzeitdauer im AUS-Modus vor jeder
Inbetriebnahme. AUS-EIN/EIN-AUS (C4=1): Mindestzeitdauer
im EIN- und AUS-Modus für jeden Zyklus. Die Verzögerungszeit
ergibt sich aus Parameter C5: ist der Wert von C5= 0, wird die
Zeitsteuerung ausgeschaltet.
8.2 Türmanagement
Das Türmanagement ermöglicht die Regelung der Installation,
wenn das Öffnen der Kühlraumtür über die Parameter C22 and
C23 gesteuert wird.
Parameter C22 legt fest, ob die Kühlung ausgeschaltet werden
soll, wenn die Tür geöffnet wird. Wenn bei Öffnen der Tür C22=1
beträgt, schalten die Lüfter ab und 15 Sekunden später schließt
sich das Magnetventil (Relais COOL).
Parameter C23 legt die maximale Zeit in Minuten fest, die die
Anlage bei offener Tür ohne Kühlung verharren kann. Wenn C23=0
beträgt, ist die Kühlung bei geöffneter Tür aus.
Management Türrahmenheizung
Wenn der Sollwert gleich oder kleiner als -4 °C ist und das Relais
AUX 2 als „Türrahmenheizung" konfiguriert wurde (o10=4),
wird die Heizung aktiviert (Relais EIN), sobald die Temperatur
des Kühlraums unter -3 °C fällt, und deaktiviert (Relais AUS),
sobald 0 °C erreicht wird.
© Danfoss | Climate Solutions | 2023.01

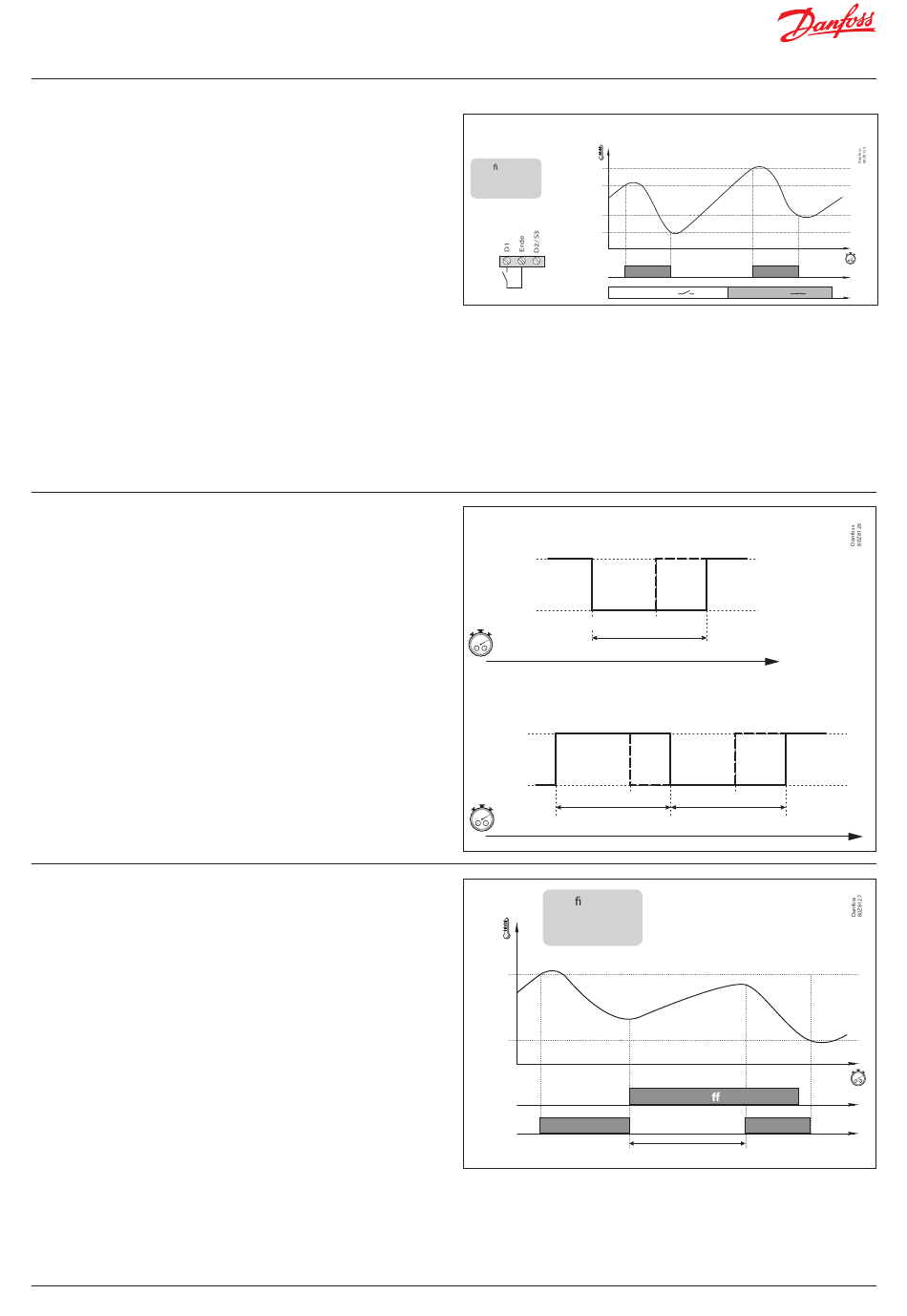

BEISPIEL 1:
Kalibrierung von Fühler 1
S1
Kon guration
(SW+C12)+C1
I10: 4
SP+C1
I11: 0
SW+C12
DIG. EINTRITT
SP
Magnetventil EIN
Sollwer-
tänderung D1 D1 = AUS
AUS-EIN (C4=0)
EIN
COOL
AUS
SP SP+C1
AUS-EIN/EIN-AUS (C4 = 1)
EIN
COOL
AUS
SP
C5
Kon guration:
C22: 1
S1
C23: 5
SP+C1
SP
Tür
EIN
COOL
EIN
D1 = EIN
C5
SP+C1
C5
Geö net
EIN
C23
