Bau- und Bedienungsanleitung
Dash 8 ARF
22
24
8

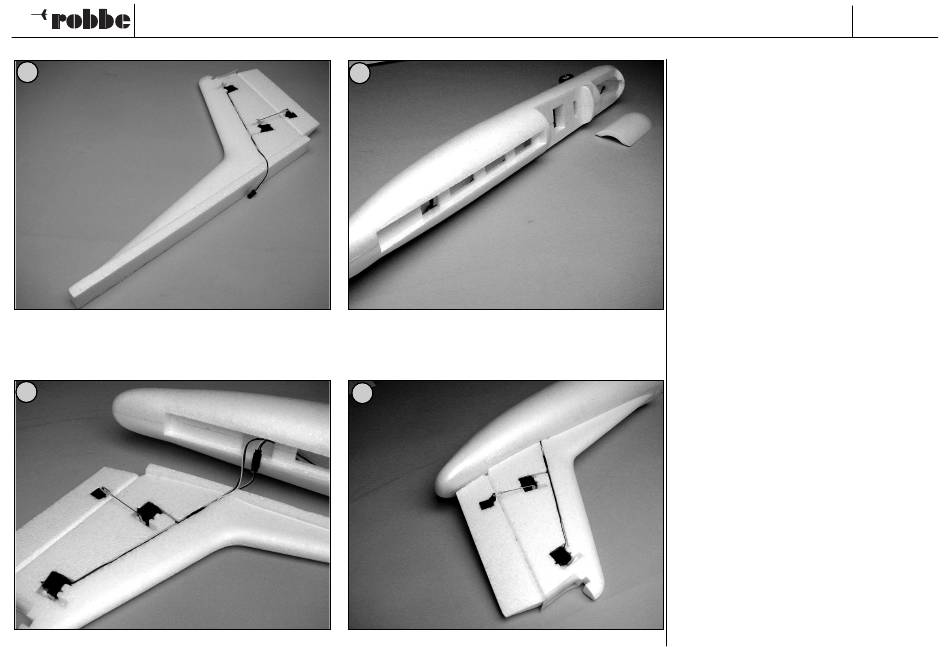

Bild 21
- Das einbaufertige Seitenleitwerk mit Servos für
Seiten- und Höhenruder.
Bild 22
- Der Rumpf mit eingezogenen Verlängerungskabeln
und Akkudeckel mit Magnetverschluss.
Bild 23
- Die Servos an den Verlängerungskabeln anschließen.
Achtung: Auf farbgleiche Zuordnung der Kabel ach-
ten.
Die
Steckverbindungen
besitzen
Verpolschutz.
- Durch Ziehen an den vorderen Steckern der Kabel
diese dem jeweiligen Servo zuordnen. Stecker ent-
sprechend (Höhenruder, Seitenruder) mit Aufklebern
oder Farbtupfern kennzeichnen.
- Die Kabel in den Kabelschacht eindrücken.
Bild 24
- Das Seitenleitwerk in die Vertiefung des Rumpfs ein-
setzen, noch nicht verkleben.
No.
3260ARF
