4.5 Verlegung der Rohre, bzw. Kanäle
1. Normalerweise werden die Rohre direkt an die Ø160-Anschlüsse für ZL-S 250 angeschlossen. Trotz des sehr
niedrigen Schallleistungspegels der ZL-S ist es in einigen Fällen empfehlenswert, zusätzliche Schalldämpfer
(auf der Zu- und Abluftseite) zu installieren, um ein hohes Maß an akustischem Komfort zu gewährleisten.
Beschreibung der Verbindung:
SUPPLY (ZULUFT) - warme, frische Luft, die in das Haus gelangt
EXHAUST (FORTLUFT) - kühle, verbrauchte Luft, die ins Freie ausgestoßen wird
EXTRACT (ABLUFT) - warme, verbrauchte Luft, die aus dem Haus abgesaugt wird
OUTDOOR (AUSSENLUFT) – kühle, frische Luft, die von außen angesaugt wird
2. Wenn Sie beabsichtigen, andere Anschlüsse zu verwenden, können die NSL-Nippel entferntt und leicht
Ersatzfittings (z. B. Bögen, Versätze usw.) angebracht werden. Die NSL-Nippel sind eingeschnapptnschnappbar
und müssen zum Entfernen mit ausreichend Kraft abgezogen werden. Ersatzmuffen, die an das Lüftungsgerät
angeschlossen werden, müssen mit Nippelenden gemäß den ALNOR-Maßnormen versehen sein (siehe
Maßtoleranzen in unserem SPIRAL®-Systemkatalog). Um eine optimale Dichtigkeit zu gewährleisten,
empfehlen wir die Verwendung von ALNOR-Produkten mit einer Dichtung. Wir sind nicht verantwortlich für
die Dichtheit, wenn die Beschläge von anderen Herstellern bezogen werden.
D

4.6 Servicezonen

Die Abbildung zeigt die Mindestabstände, welche für den Austausch der Filter, die Überprüfung des Steuerkreises
und den Ausbau des Wärmetauschers notwendig sind. Die Filter können von zwei Positionen aus gewechselt
werden: von der Seite und von vorne. Für jede Position sind Kappen vorgesehen, so dass sie ohne Öffnen der
Frontklappe ausgetauscht werden können.
14
min. B mm
C
E
G
WYMIAR HRU-SlimAIR-250

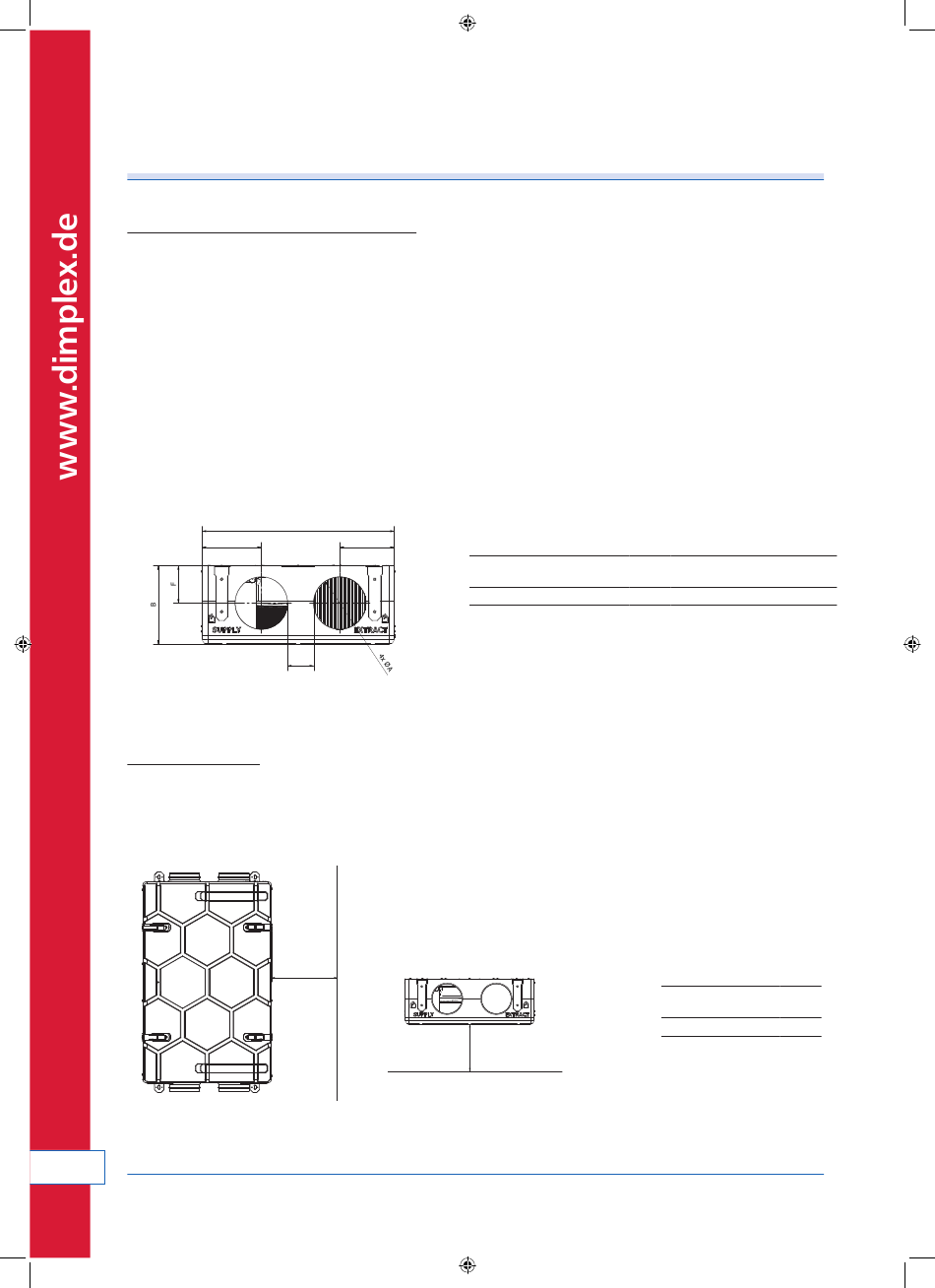

Abb. 26 - Einbaumaße der Stutzen einschließlich Platz für die Isolierung
A 160
B
242
C 685
D 223
E 200
F 107
G
102
min. A mm
min. A mm
WYMIAR HRU-SlimAIR-250 HRU-SlimAIR-350
A 400
B 250
Abb. 27 Servicezonen
