2.4
Aufbau
1
ID
2

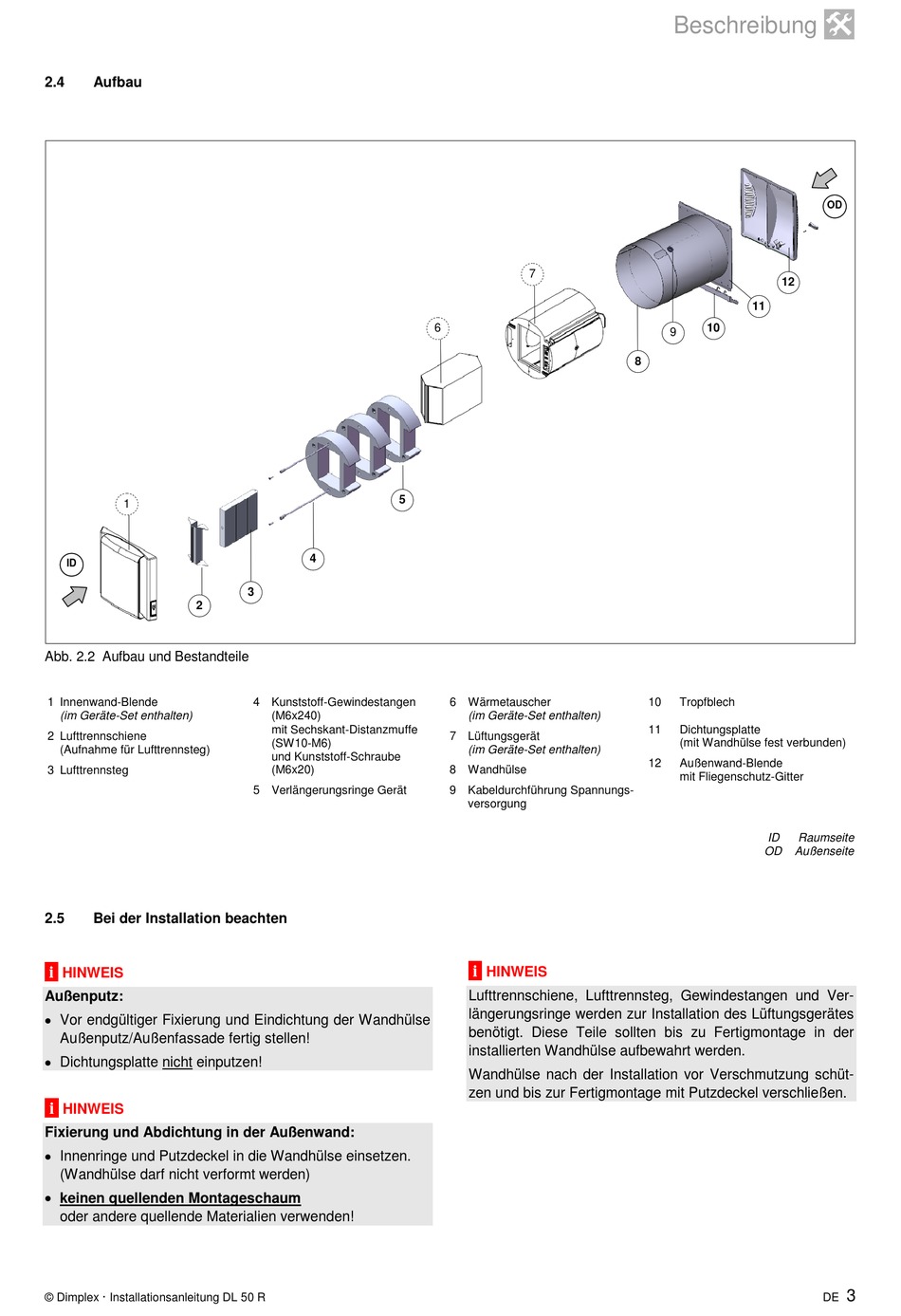

Abb. 2.2 Aufbau und Bestandteile
1 Innenwand-Blende
(im Geräte-Set enthalten)
2 Lufttrennschiene
(Aufnahme für Lufttrennsteg)
3 Lufttrennsteg
2.5
Bei der Installation beachten
i
HINWEIS
Außenputz:
• Vor endgültiger Fixierung und Eindichtung der Wandhülse
Außenputz/Außenfassade fertig stellen!
• Dichtungsplatte nicht einputzen!
i
HINWEIS
Fixierung und Abdichtung in der Außenwand:
• Innenringe und Putzdeckel in die Wandhülse einsetzen.
(Wandhülse darf nicht verformt werden)
•
keinen quellenden Montageschaum
oder andere quellende Materialien verwenden!
© Dimplex · Installationsanleitung DL 50 R
5
4
3
4 Kunststoff-Gewindestangen
(M6x240)
mit Sechskant-Distanzmuffe
(SW10-M6)
und Kunststoff-Schraube
(M6x20)
5 Verlängerungsringe Gerät
7
6
6 Wärmetauscher
(im Geräte-Set enthalten)
7 Lüftungsgerät
(im Geräte-Set enthalten)
8 Wandhülse
9 Kabeldurchführung Spannungs-
versorgung
i
HINWEIS
Lufttrennschiene, Lufttrennsteg, Gewindestangen und Ver-
längerungsringe werden zur Installation des Lüftungsgerätes
benötigt. Diese Teile sollten bis zu Fertigmontage in der
installierten Wandhülse aufbewahrt werden.
Wandhülse nach der Installation vor Verschmutzung schüt-
zen und bis zur Fertigmontage mit Putzdeckel verschließen.
Beschreibung
12
11
10
9
8
10
Tropfblech
11
Dichtungsplatte
(mit Wandhülse fest verbunden)
12
Außenwand-Blende
mit Fliegenschutz-Gitter
ID
Raumseite
OD
Außenseite
OD
3
