Betriebsanleitung
ZL-S 250
!
VORSICHT!
Das Gerät mit dem Montagerahmen sollte an der Seite OUTDOOR/EXHAUST aufgehängt werden.
Dadurch wird die Einhaltung des richtigen Gefälles auf der Seite des Kondensatablaufs eingehalten.
Ein unsachgemäße Montage kann zu einer fehlerhaften Entwässerung führen.
Um den Siphon in Position zu bringen, setzen Sie den mitgelieferten Schlauch vorsichtig über
den seitlichen Kondensatstutzen. Einen Siphon mit dem mitgelieferten Kondensatschlauch und einer Schelle
herstellen (Abb. 25). Wenn der Siphon bereit und an das Abwassersystem angeschlossen ist, das Gerät
entsprechend nivellieren. Sofort nach der Montage den Siphon mit Wasser befüllen.
!
VORSICHT:
Die mitgelieferten Dübel sind für Betonwände, Ziegel oder Porenbeton vorgesehen.
Für andere Materialien sind geeignete Dübel und Schrauben, zu verwenden.
!
VORSICHT:
Denken Sie daran, den Siphon zu füllen. Wenn der Siphon austrocknet, wird das Kondenswasser nicht
aus dem Gehäuse abgeleitet (Unterdruckeffekt, der durch laufende Ventilatoren entstehen kann), und
das Wasser kann durch das Gehäuse dringen oder den Ventilator beschädigen. Der Siphon sollte
durch direktes Einfüllen von Wasser gefüllt werden.
Kein Wasser in den Abluftanschluss gießen!
Den Siphon nicht füllen, während das Gerät in Betrieb ist!
Für die Montage des Wärmetauschersd ist kein Neigungswinkel erforderlich. Wenn genügend Platz vorhanden
ist, darf die Unterkante des Geräts (unabhängig von der Aufstellungsart) maximal um 3° geneigt sein.
Dies wirkt sich positiv auf die Ableitung des Kondensats aus dem Gerät aus.
Wenn kein Platz für einen Kondensatablauf vorhanden ist, muss das Kondensat mittels einer Pumpe
abgeführt werden.
150
150

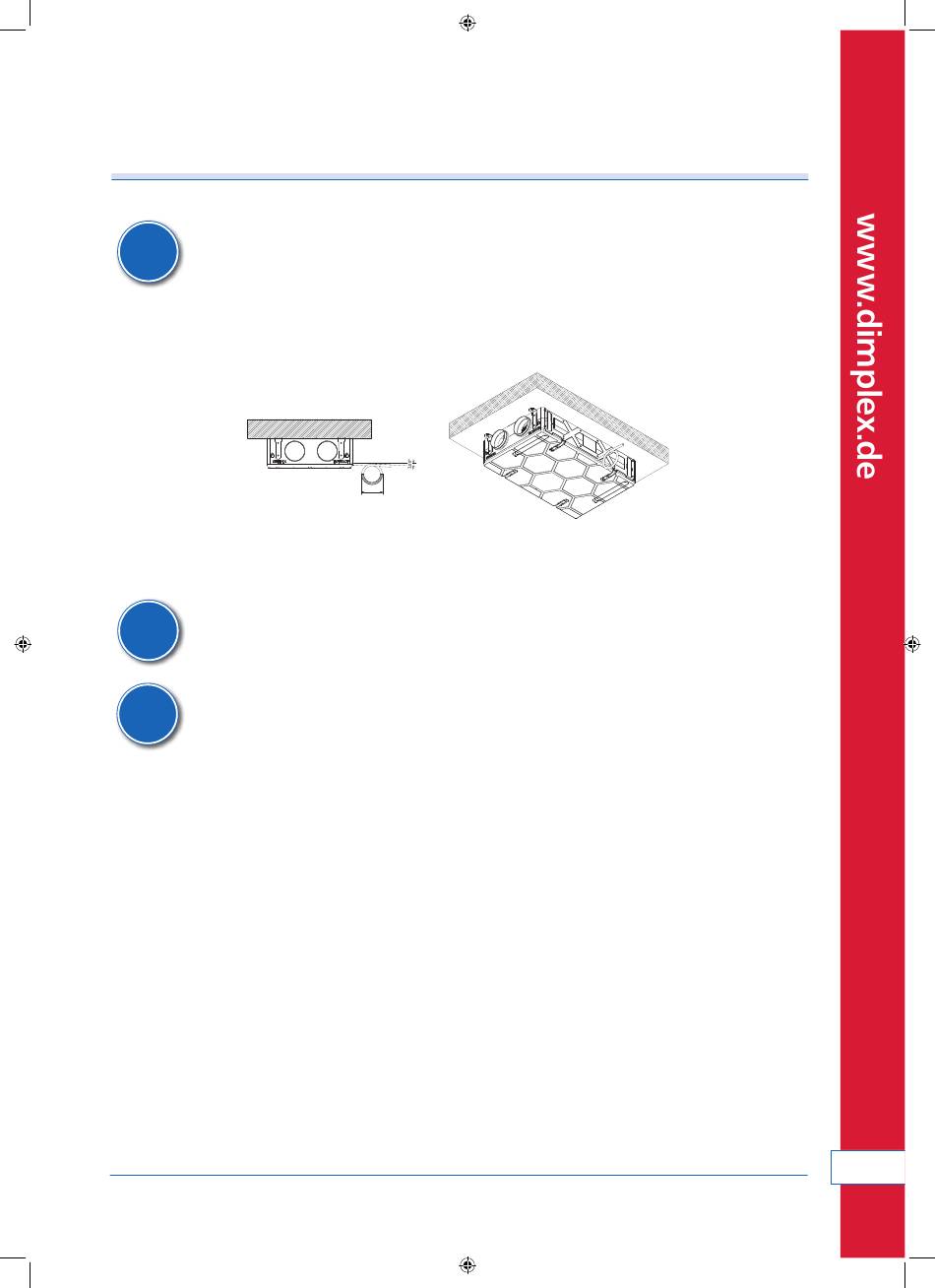

Abb. 25 - Montage des Siphons bei Deckenmontagei
150
150
