Betriebsanleitung
ZL-S 250
Wenn das Gerät meldet, dass die Filter gewechselt werden müssen, dann wechseln Sie diese bitte aus.
Regelmässig gewartete Filter garantieren einen einwandfreien Betrieb und konstant saubere Luft in den
angeschlossenen Räumen. Der Filterwechsel ist sehr einfach und kann ohne zusätzliches Werkzeug
durchgeführt werden.
NOTE:
!
• Filterzähler zurücksetzen:
• ZL-C 3V I: Setzen Sie die Meldung über den verschmutzten Filter zurück, indem Sie die Tasten
AWAY und AUTO mindestens 4 Sekunden lang gedrückt halten.
• ZL-C 3V: Setzen Sie die Meldung über den verschmutzten Filter zurück, indem Sie die Tasten AWAY
und PARTY mindestens 4 Sekunden lang gedrückt halten.
6.9 Reinigung des Wärmetauschers
Der Wärmetauscher sollte mindestens einmal im Jahr gereinigt werden. Wie viel Staub sich auf dem Wärmetauscher
ansammelt, hängt von der Anzahl Filterwechsels und der Qualität der Innen- und Außenluft ab. Der Wärmetauscher
kann mit warmem Wasser und einem milden Reinigungsmittel (pH 6 bis 8) gewaschen werden
To clean heat exchanger:
1. Das Gerät ausschalten und vom Netz nehmen.
2. Die vier an den Seitenwänden befestigten Klammern öffnen und die Abdeckung entfernen
3. Die Kondensatwanne (2 Torxschrauben M4) abschrauben
4. Den Wärmetauscherschutz drehen
5. Den Wärmetauscher durch Ziehen am Band entfernen
6. Einen sauberen oder neuen Wärmetauscher einsetzen
7. Den Wärmetauscherschutz anschrauben
8. Die Abdeckung wieder anbringen (prüfen, ob die Abdeckung bündig mit dem Rest des Gehäuses abschließt)
9. Die Verschlüsse schliessen
10. Die Stromversorgung wieder anschliessen

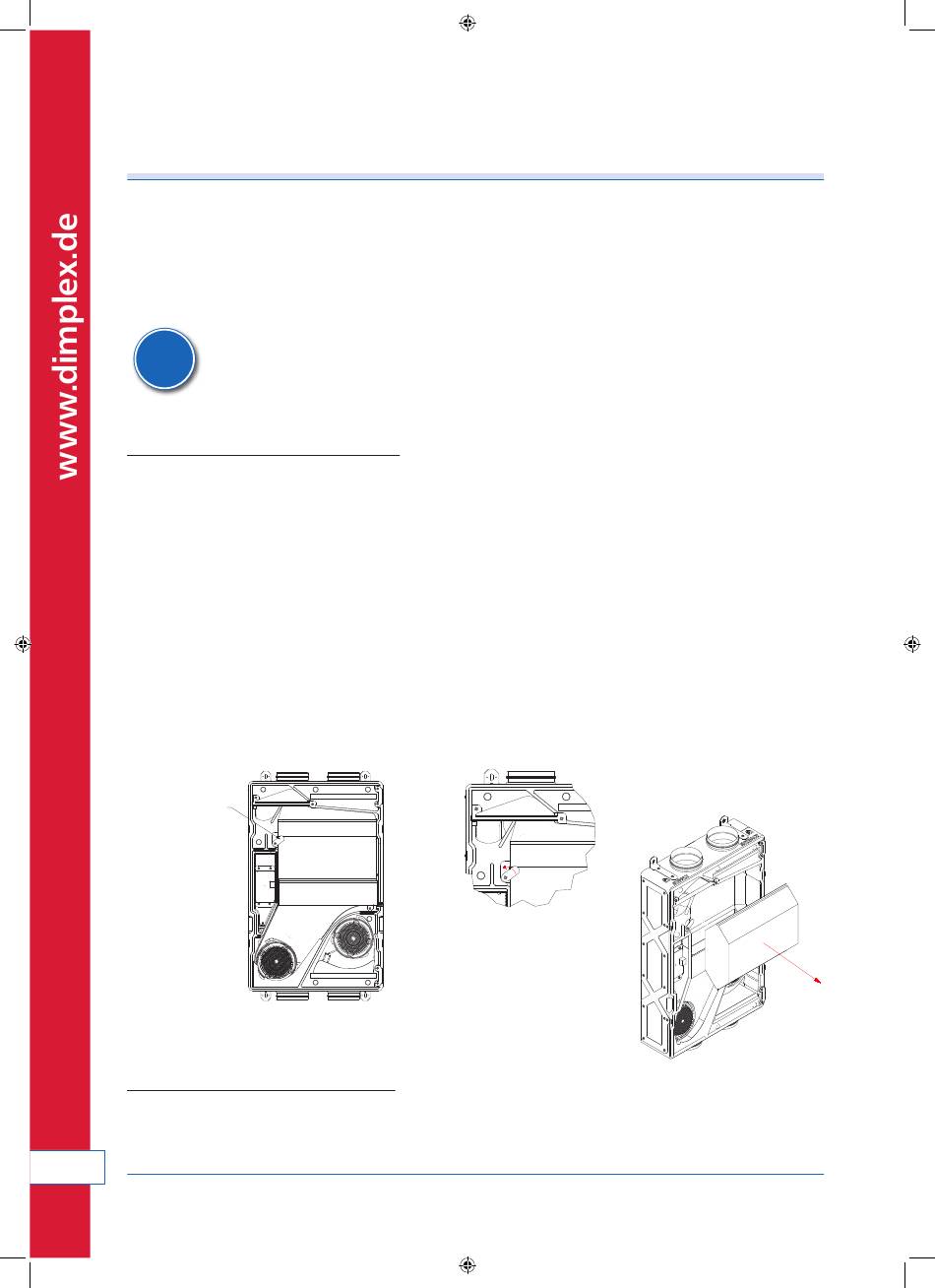

Ausbauen des ZL-S 250 Wärmetauschers
Schutz des Wärme-
zabezpieczenie wymiennika
tauschers

6.10 Anschluss Dunstabzugshaube

Eine Dunstabzugshaube kann über den Kontakt X25 auf der Hauptplatine des Wohnungslüftungsgeräts der
ZL-S-Serie angeschlossen werden. Dies ist ein potentialfreier Kontakt. Ein schliessen Eingangs (NO) führt dazu,
dass der Abluftventilator für die Dauer des geschlossenen Kontakts vollständig stoppt.
22
2 x śruba torx M4
Zaprojektowany przez Data Sprawdzony przez
Kacper.Szykuła
09.11.2020
Nazwa części
SlimAIR - w
Materiał
