WimTec INSIDE Montage- Und Bedienungsanleitung Seite 6

DE
INSIDE

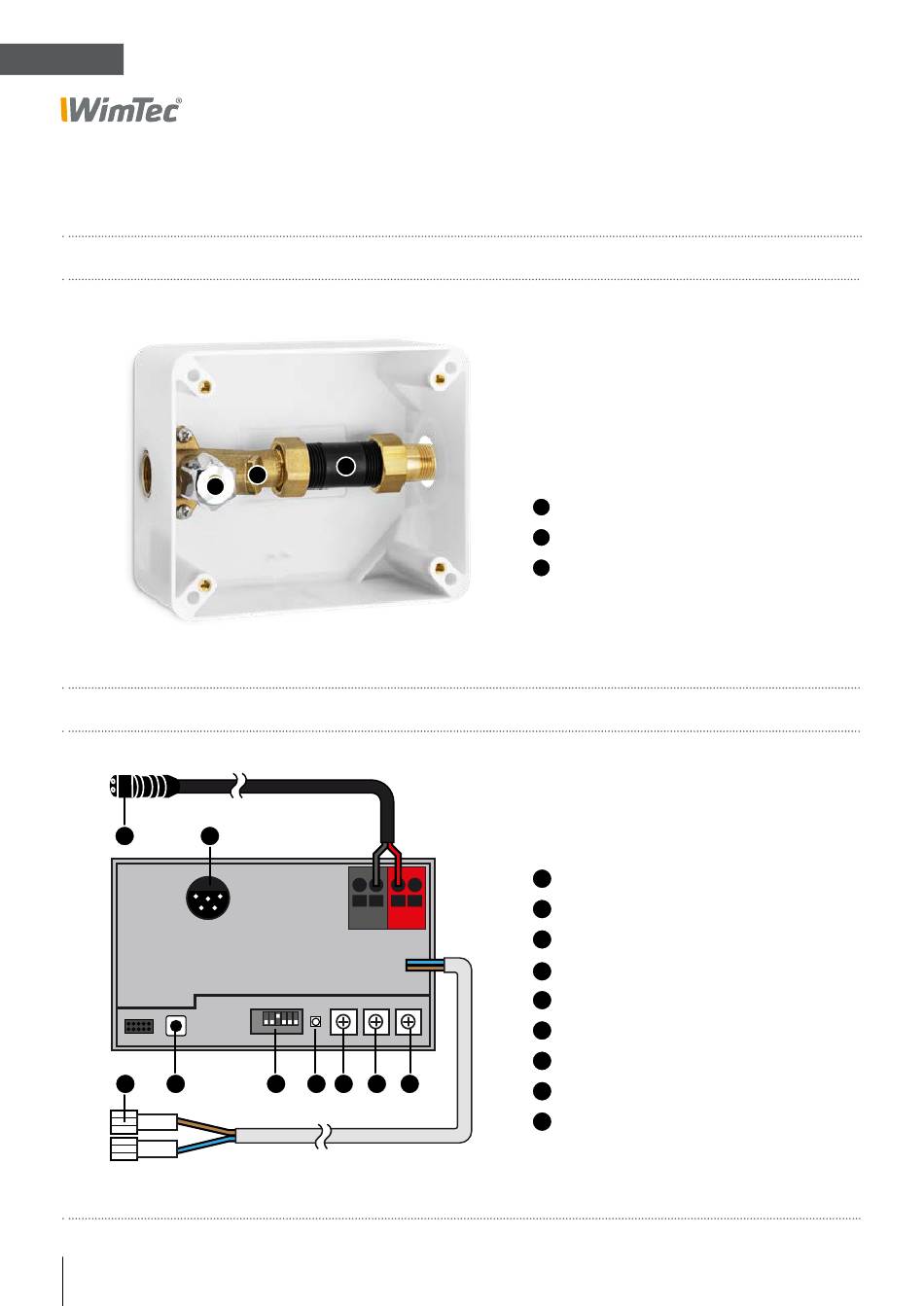

Legende
Rohbauset:
1
Elektronikmodul:
A B
C D
6
3
2
ON
OFF
1 2 3 4 5 6
E F G H i
Absperrventil
1
Schmutzsiebabdeckung
2
Durchspülrohr
3
Anschluss Spannungsversorgung
A
Anschluss Sensorsiphon
B
Anschluss Magnetventil
C
Auslöser für Testspülung (ca. 2 sec)
D
E DIP-Schalter
Status-LED
F
Intervall-Regler
G
Zeit-Regler Spülzeit
H
i Zeit-Regler alternative Auslösung
