DE
PROOF RW

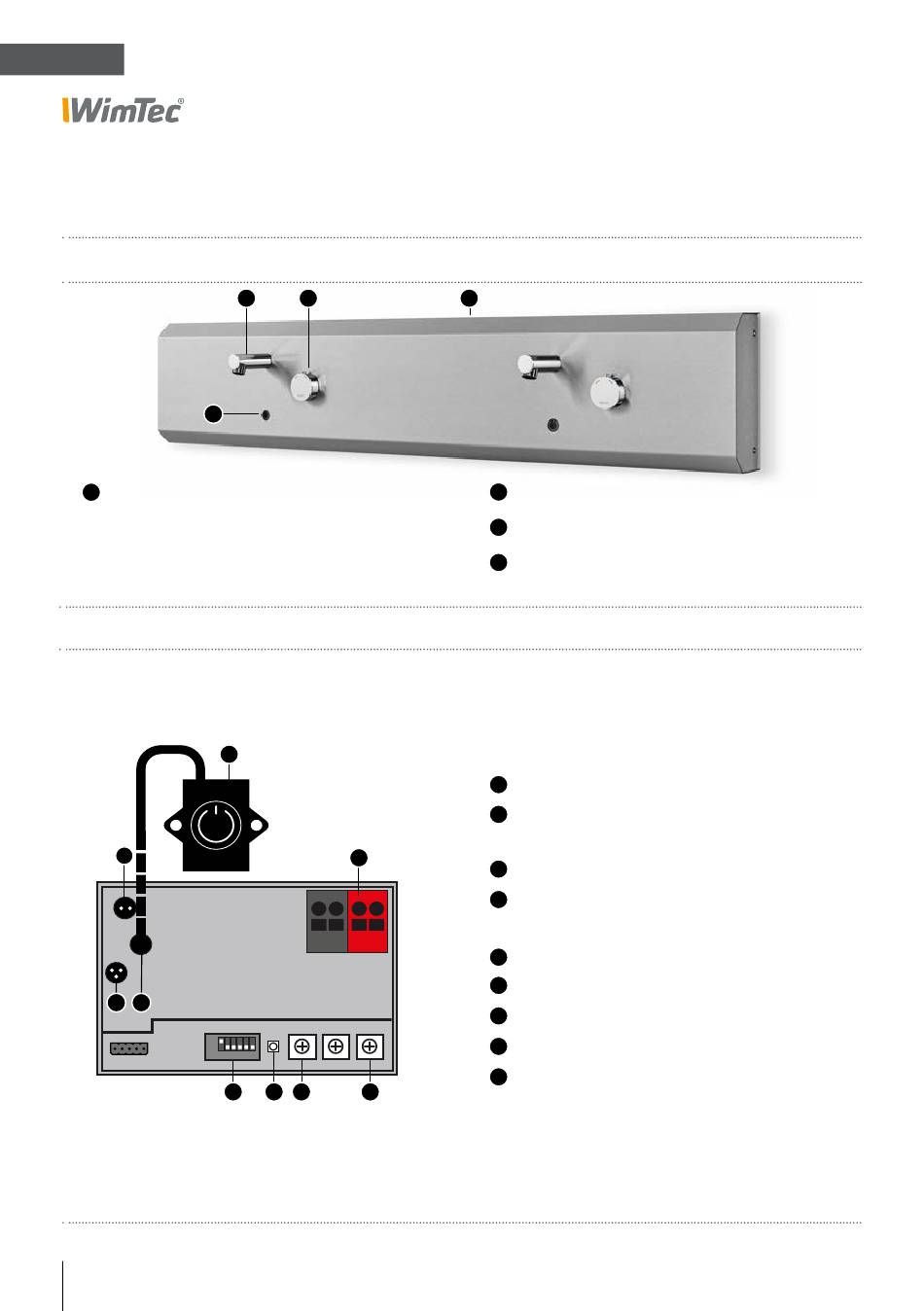

Legende
Armaturenhaube:
3
1
Thermostatgriff zur Temperaturregelung mit
Taste zum Entriegeln der 38 °C Sicherheitssperre,
Verbrühschutz mit 43 °C Temperatursperre
(mechanisch entnehmbar, siehe Seite 21)
Elektronikmodul 12 V | 9V:
i
A
B C
ON
ON
OFF
OFF
1 2 3 4 5 6
1 2 3 4 5 6
E
6
2
1
D
F
G
H
4
Auslauf
2
3
Infrarot-Sensor mit Kontroll-LED
Sensor für Reinigungsstopp
4
A
Anschluss Magnetventil
B
Anschlussstecker für
Reinigungsstopp-Sensor
C
Anschluss Infrarot-Sensor
D
Anschluss 12 V Spannungsversorgung oder
Anschluss Batteriemodul
DIP-Schalter zum Einstellen der Funktionen
E
F
Status-LED
G
Intervall-Regler
Maximallaufzeit-Regler
H
i
Infrarot-Sensor
