DE
PROOF W6

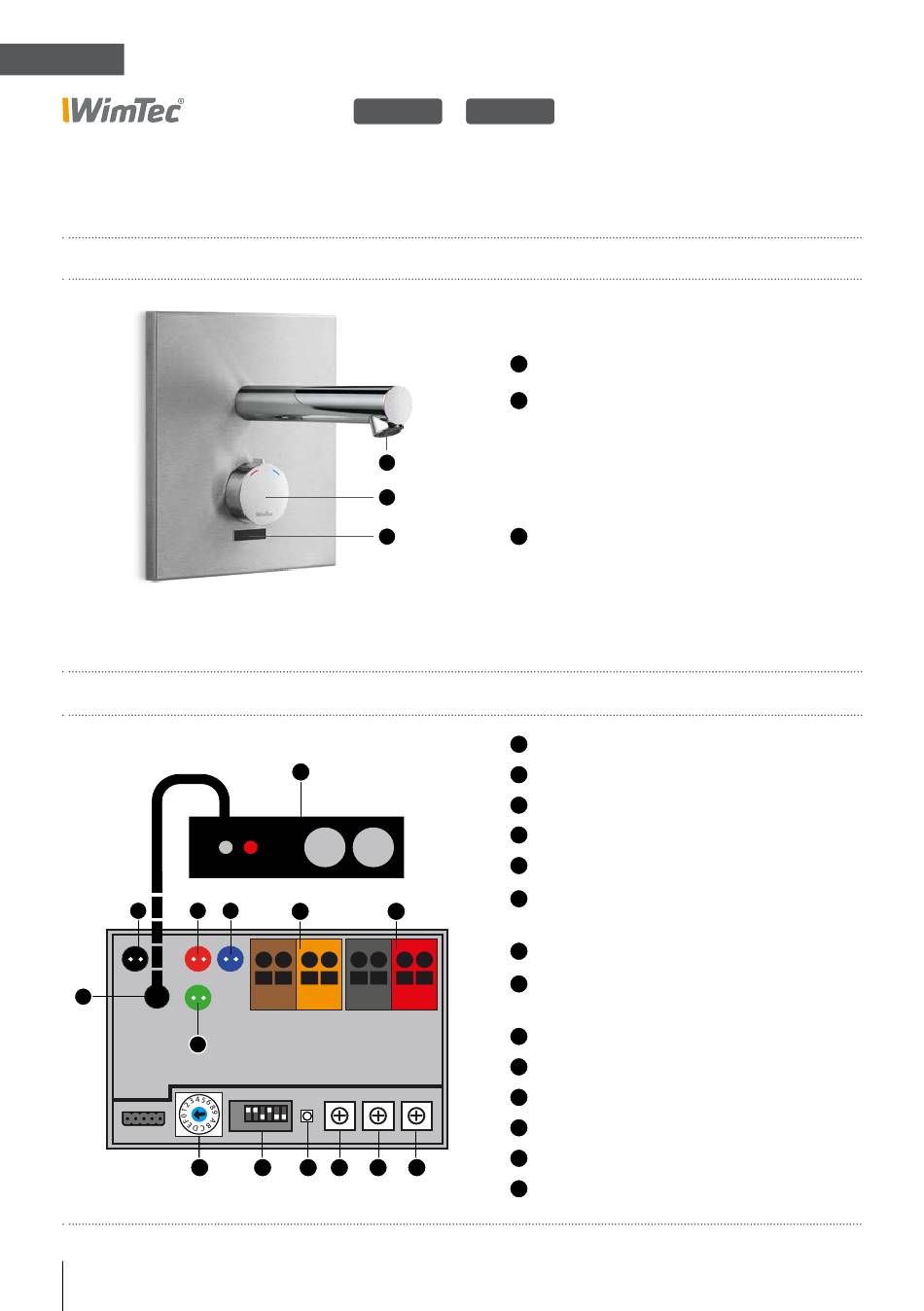

Legende
Frontplatte:
Elektronikmodul:
A
B
C
D
N
ON
ON
OFF
OFF
G
6
HyPlus
A
B
C
M
F
E
1 2 3 4 5 6
1 2 3 4 5 6
J
H
K
L
i
HyPlus
PRO
|
A
Auslauf mit Strahlregler
B
Thermostatgriff zur Temperaturregelung
mit Taste zum Entriegeln der 38 °C
Sicherheitssperre, Verbrühschutz mit
43 °C Temperatursperre (mechanisch
entnehmbar, siehe Seite 27)
Infrarot-Sensor zur Benutzererkennung
C
(Ansprechbereich) mit Kontroll-LED
A
Anschluss Magnetventil MW
B
Anschluss Magnetventil WW (HyPlus PRO)
C
Anschluss Magnetventil KW (HyPlus PRO)
D
Anschluss Infrarot-Sensor
E
Anschluss 12 V Spannungsversorgung
Bus-Anschluss für schaltbare
F
Sonderfunktionen
G
Adress-Potentiometer
DIP-Schalter zum Einstellen
H
der Funktionen
i
Status-LED
J
Intervall-Regler
K
Mindestspüldauer-Regler
L
Reichweiten-Regler
M
Infrarot-Sensor mit Kontroll-LED
N
Anschluss Temperatursensor (HyPlus PRO)
