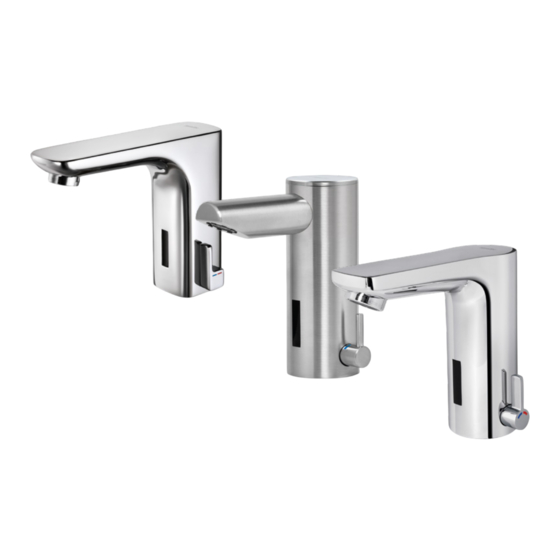

- Seite 1 LOFT HyPlus PROOF E6 HyPlus SMART HyPlus LOFT PROOF E6 SMART Montage- und Bedienungsanleitung...
-
Seite 2: Allgemeine Hinweise
Art.Nr. 122 435, 122 442 WimTec LOFT HDK: Art.Nr. 122 411, 122 428 WimTec LOFT ND: Art.Nr. 126 402, 126 389 WimTec PROOF E6 HDM: Art.Nr. 126 501, 126 488 WimTec PROOF E6 HDK: Art.Nr. 126 464, 126 440 WimTec PROOF E6 ND: Art.Nr. -
Seite 3: Inhaltsverzeichnis
Maße ..................5 ..................6 Legende ..................7 Einstellung Einstellregler ................7 DIP-Schalter ................7 Armaturenhaube abnehmen ............8 Armaturenhaube montieren .............9 ..........10 WimTec REMOTE Infrarot-Tablet ..................11 Montage ................12 Inbetriebnahme ......... 13 Bedienung | Funktionsbeschreibung Einschalten/Ausschalten ............13 Reichweite ................14 Reinigungsstopp ..............14 Dauerlauf ................ -
Seite 4: Technische Daten
LOFT | PROOF E6 | SMART HyPlus Technische Daten WimTec LOFT | PROOF E6 | SMART - HyPlus 9 V: Batterie: 6 Stk. Alkali AA 1,5 V Batterielebensdauer: ca. 250.000 Auslösungen (max. 5 Jahre) WimTec LOFT | PROOF E6 | SMART - HyPlus 230 V:... -
Seite 5: Maße
LOFT | PROOF E6 | SMART HyPlus LOFT LOFT PROOF E6 PROOF E6 Maße in mm WimTec LOFT: WimTec PROOF E6: Ø 50 15° 25° Ø 33 Ø 33 SMART G 3/8” IG G 3/8” IG WimTec SMART: Typ HDK: mit Vorfilter Typ HDM: mit Vorfilter und Rückflussverhinderer... -
Seite 6: Legende
LOFT | PROOF E6 | SMART HyPlus Legende Armatur: Strahlregler Armaturenhaube Infrarotsensor mit Kontroll-LED Mischergriff Elektronikmodul: Hinweis: Für Einstellungen am Elektronikmodul Armaturenhaube abnehmen - siehe Seite 8. Intervall-Regler Mindestspüldauer-Regler Kontroll-LED DIP-Schalter Magnetventil Anschluss Anschluss Spannungs- versorgung... -
Seite 7: Einstellung
LOFT | PROOF E6 | SMART HyPlus Einstellung Einstellregler: Hinweis: Generell gilt für alle Regler: Gegen den Uhrzeigersinn zum Reduzieren. Im Uhr- zeigersinn zum Erhöhen. Intervall-Regler Zeit-Regler für die Freispül-Automatik, für die Dauer der Freispül- 12 h voreingestellt Automatik, 30 s voreingestellt (0,5 h bis 24 h einstellbar). -
Seite 8: Armaturenhaube Abnehmen
LOFT | PROOF E6 | SMART HyPlus Einstellung Armaturenhaube abnehmen: Eckventil(e) schließen. Mischergriff bis zum An- schlag nach vorne stellen. Griffschraube lösen. Sicherungsschraube auf der Mischergriff und Adapter Rückseite der Armatur lösen abmontieren. und Armaturenhaube nach oben abziehen. -
Seite 9: Armaturenhaube Montieren
LOFT | PROOF E6 | SMART HyPlus Einstellung Armaturenhaube montieren: Typ HDM: Reinigungsstopp KONTROLLE: Vor Aufsetzen der Armaturenhaube aufsetzen. ACHTUNG auf MV Kabel! Armaturenhaube: Mischerwelle muss ganz nach links bis zum Alle Teile innen und Sicherungsschraube auf außen trocken wischen. der Rückseite der Armatur Anschlag gedreht sein! O-Ring mit Armaturen-... -
Seite 10: Wimtec Remote Infrarot-Tablet
LOFT | PROOF E6 | SMART HyPlus WimTec REMOTE Infrarot-Tablet Armaturen-Einstellungen Mit dem Infrarot-Tablet WimTec REMOTE können Einstellungen Gerätebezeichnung: individuell definierbar ohne Öffnen der Armatur vorge- PIN-Code Schutz: aktivierbar nommen werden. Bei Ände- rungen mit dem Tablet werden Freispül-Automatik: aktivierbar die Werte der Einstellregler und - Spülintervall:... -
Seite 11: Montage
LOFT | PROOF E6 | SMART HyPlus Montage Typ HDM: Typ HDK: Typ ND: Siehe S. 8 Ggf. Einstellungen am Elektronikmodul vornehmen (siehe Seite 7) und Armatur montieren. Leitung(en) für mind. 30 s vorspülen und Eckventil(e) ACHTUNG! schließen. Folgende Schritte unbedingt 3a. -
Seite 12: Inbetriebnahme
LOFT | PROOF E6 | SMART HyPlus Inbetriebnahme 4a. Netzbetrieb: Steckverbindung herstellen. Netzteilkabel aufrollen und mit Kabelbinder sichern. Optionales Zubehör: UP-Netzteil Art.Nr.: 125 061 ACHTUNG! 4b. Batteriebetrieb: Steckverbindung herstellen und Batteriemodul Folgende Schritte unbedingt an Waschtisch befestigen bzw. an der Wand anbringen. Kabel in beschriebener Reihenfolge aufrollen und mit Kabelbinder sichern. -
Seite 13: Bedienung | Funktionsbeschreibung
LOFT | PROOF E6 | SMART HyPlus Bedienung Einschalten: Wasserfluss startet Sobald der Benutzer im Ansprechbereich der Infrarotsensorik erfasst wird. Ausschalten: Wasserfluss stoppt Sicherheitsspülstopp Nach Ablauf der Nachlaufzeit Nach Ablauf der eingestellten (DIP 6 - siehe S. 17) wenn Maximallaufzeit (DIP 5 - siehe der Benutzer den Ansprech- S. -
Seite 14: Reichweite
LOFT | PROOF E6 | SMART HyPlus Funktionsbeschreibung Reichweite: DIP-Schalter 1 2 3 4 5 6 2 3 4 5 6 Dient zum Anpassen der Reichweite an kleinere Waschbecken. Stellung „ON“ = Standardreichweite (ca. 15 cm, voreingestellt). Stellung „OFF“= kurze Reichweite (ca. 12 cm, für kleine Waschbecken). Reinigungsstopp: DIP-Schalter 2 2 3 4 5 6... -
Seite 15: Dauerlauf
LOFT | PROOF E6 | SMART HyPlus Funktionsbeschreibung Dauerlauf: DIP-Schalter 3 2 3 4 5 6 Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden. Stellung „ON“ = Dauerlauf-Funktion aktiviert. Stellung „OFF“= Dauerlauf-Funktion deaktiviert (voreingestellt). Dauerlauf aktivieren: Berühren des Infrarotsensors und verweilen - der Wasserfluss startet. -
Seite 16: Intelligente Freispül-Automatik
Spülintervall Spülintervall Mindestspüldauer Spülintervall Gibt die Mindestspülzeit im eingestellten Spülin- tervall an. Einstellbar von 10 bis 180 s Nutzung der Armatur über den Zeit-Regler (siehe Seite 7). Mit WimTec Freispül-Automatik (Spülintervall und Mindestspüldauer einstellbar) Spülintervall Spülintervall Spülintervall Spülintervall Spülintervall Spülintervall REMOTE einstellbar von 10 s bis 10 min. -
Seite 17: Maximallaufzeit
LOFT | PROOF E6 | SMART HyPlus Funktionsbeschreibung Maximallaufzeit: DIP-Schalter 5 2 3 4 5 6 Legt die maximale Laufzeit bis zum Sicherheitsspülstopp fest. Stellung „ON“ = Die Maximallaufzeit beträgt 10 min. Stellung „OFF“= Die Maximallaufzeit beträgt 1 min (voreingestellt). Nachlaufzeit: DIP-Schalter 6 2 3 4 5 6... -
Seite 18: Led Signale
Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen Magnetventil wird geöffnet (bei Einstellungen mittels WimTec REMOTE) Magnetventil wird geschlossen (bei Einstellungen mittels WimTec REMOTE) alle 4 s Freispülung aktiv jede s Spülstopp aktiv alle 4 s... -
Seite 19: Fehleranalyse
LOFT | PROOF E6 | SMART HyPlus Fehleranalyse Störung Ursache Behebung Wasser läuft nicht Netzausfall Stromversorgung überprüfen LED blinkt 1 x alle 4 s Batterie tauschen (siehe Seite 20) Batterie ist leer LED blinkt 2 x alle 3 s Reinigungsstopp beenden (siehe Seite 14) Reinigungsstopp aktiviert Gegenstand im Ansprechbereich entfernen Aktivierter Spülstopp... -
Seite 20: Wartung | Service
3 x Blinken der Kontroll-LED ist die Armatur betriebsbereit. Vorfilter reinigen Strahlregler reinigen Eckventil(e) absperren. WimTec LOFT | SMART WimTec PROOF E6 Vorfilter unter fließendem Was- Stromversorgung trennen. Stromversorgung trennen. ser reinigen oder ggf. ersetzen. Hülse mit Schlüssel SW 22 Strahlregler mit mitgeliefertem öffnen und Strahlregler unter... - Seite 21 LOFT | PROOF E6 | SMART HyPlus Wartung | Service Magnetventil reinigen | tauschen Eckventil(e) schließen. Magnetventil abstecken und mit Ventilfilter unter fließendem Armaturenhaube abnehmen der Hand gegen den Uhrzeiger- Wasser reinigen (evt. weiche siehe Seite 8. sinn herausschrauben. Bürste verwenden) ggf. Ventil tauschen.
- Seite 22 LOFT | PROOF E6 | SMART HyPlus Wartung | Service Elektronikmodul tauschen Eckventil(e) schließen. Magnetventil abstecken und Neues Elektronikmodul einsetzen (Kontroll-LED an Armaturenhaube abnehmen Schrauben am Elektronikmodul siehe Seite 8. der Oberseite) und mittels lösen. Schrauben befestigen. Magnetventil anstecken und Kabel zur Spannungsversorgung in den Armaturenunterteil durchführen.
- Seite 23 LOFT | PROOF E6 | SMART HyPlus Wartung | Service Sichtfenster tauschen Eckventil(e) schließen. Sichtfenster aus Armaturenhau- Kleberrückstände auf der Armaturenhaube abnehmen be nach innen ausbrechen. Innenseite der Armaturenhaube siehe Seite 8. entfernen und Innenseite rei- nigen (für fettfreie Oberfläche sorgen).
-
Seite 24: Ersatzteile
Art.Nr.: Armaturenoberteil inkl. Sichtfenster WimTec LOFT - HDM/ND 121 896 WimTec LOFT - HDK 121 889 WimTec PROOF E6 - HDM/ND 127 454 WimTec PROOF E6 - HDK 127 461 WimTec SMART - HDM/ND 109 092 WimTec SMART - HDK... -
Seite 25: Ersatzteile Typ Nd
HyPlus Ersatzteile Typ ND Nr. Bezeichnung Art.Nr.: Armaturenoberteil inkl. Sichtfenster WimTec LOFT - HDM/ND 121 896 WimTec PROOF E6 - HDM/ND 127 454 WimTec SMART - HDM/ND 109 092 Strahlregler LOFT/SMART 120 714 Strahlregler PROOF E6 127 386 Sichtfenster LOFT... - Seite 28 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
