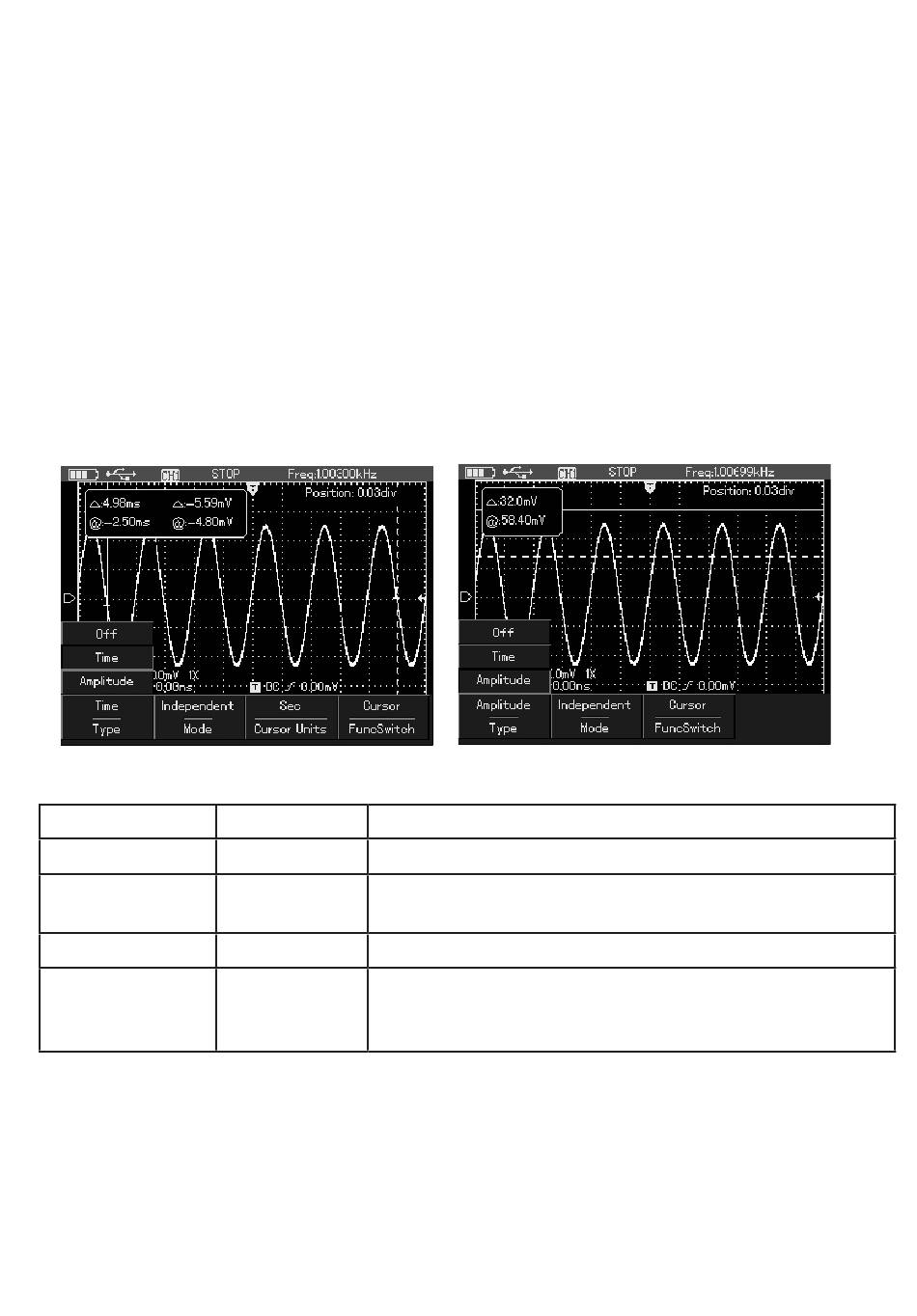

7.10 Messwertabtastung per Cursorsteuerung
Das Gerät ermöglicht, über eine Cursorsteuerung die Abtastung der Signalkurve und die An-
zeige zeit- und spannungsbezogener Daten. Über einen zweiten Cursor sind auch direkte
Verhältnismessungen zwischen zwei Punkten innerhalb des Signalverlaufs möglich.
· Die Anwahl der Cursorfunktion erfolgt über die Tasten „SHIFT" und dann „CURSOR", dann
F2 zur Kanalauswahl.
· Wählen Sie mit F1 die gewünschte Messart (Volt/Time) aus.
· Mit den Pfeiltaste bewegen Sie den Cursor an den gewünschten ersten Messpunkt. Durch
Drücken von „SELECT" wird der Cursor hier fixiert und Sie können in gleicher Weise den
zweiten Cursor bewegen. Im Ergebnisfenster oben links sehen Sie je nach gewählter Anzei-
geart die zugehörigen Daten. Bei „Tracking" werden so die Zeit- bzw. Spannungsdifferenz
zwischen diesen sowie die Zeit- bzw. Spannungsdifferenz zum Nullpunkt angezeigt.
· Durch Drücken der Taste „SELECT" ist ein Wechsel zwischen den beiden Cursoren mög-
lich.
· Im Messfenster werden die Differenzwerte zwischen den beiden Cursoren und die zwi-
schen Signal und Cursor angezeigt.
Belegung bei „Time", bei „Amplitude" entfällt F4 (statt dessen F3):
Taste/Funktion
F1/Types
F2/Mode
F3/Cursor Units
F4/Function
Switch
7.11 Messung starten/stoppen
· Mit der Taste „RUN/STOP" kann die Messung manuell getartet und gestoppt werden:
Messung gestoppt: STOP oben im Display
· So werden auch z. B. Single-Shot-Messungen angezeigt.
· Zusätzlich erfolgt die Aktivitätsanzeige oben im Display, z. B. „Stop" oder „Trig`d".
20
Einstellung
Funktionen
Time/Ampl.
Auswahl Zeit-/Spannungscursor
Independent
Bewegen beider Cursoren unabhängig voneinander
Tracking
Beide Cursoren werden gekoppelt
Second/Hz
Messparameter
Channel
Auswahl anhand Signaldarstellung
Trigger
Auswahl anhand Triggerpegel
Cursor
Cursor-Auswahl mit SELECT
