Die Lynx-Module können in beliebiger Ausrichtung montiert werden. Sollten sie verkehrt herum montiert werden, so dass der Text
auf der Vorderseite der Geräte ebenfalls auf dem Kopf steht, sollten Sie die jedem Lynx-Modul beiliegenden Spezialaufkleber
verwenden, damit der Text richtig ausgerichtet ist.

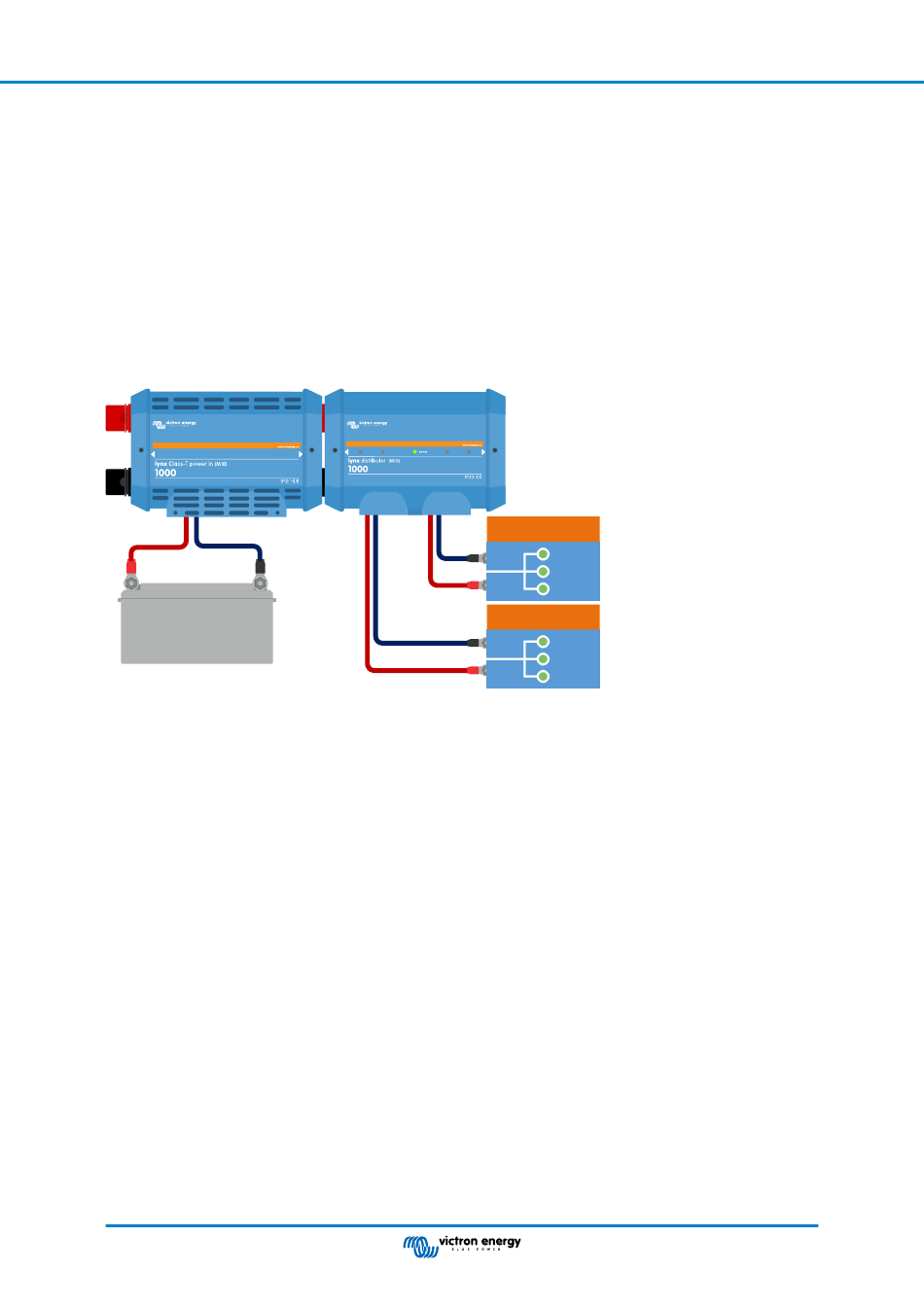

4.1.3. Systembeispiel – Lynx Class-T Power In und Lynx Distributor
Bei diesem System wird ein Lynx Class-T Power In verwendet, um einen gesicherten Batterieanschluss zu erstellen. Ein Lynx
Distributor dient als eine abgesicherte Sammelschiene für Gleichstromlasten.
Es ist möglich, mehrere Lynx Class-T Power In-Module miteinander zu verbinden und so eine längere Sammelschiene mit mehr
Anschlussmöglichkeiten für Batterien und/oder Lasten zu schaffen.
Lynx Class-T Power In
0
Battery
System mit einem Lynx Class-T Power In und Lynx Distributor
4.1.4. Systembeispiel – Lynx Class-T Power In, Lynx Smart BMS und ein Lynx Distributor
Dieses System besteht aus den folgenden Komponenten:
• Lynx Class-T Power in mit zwei abgesicherten parallelen Lithium-Batterien und identischen Kabellängen für jede Batterie
• Lynx Smart BMS mit eingebautem Schütz und Batteriemonitor
• Lynx Distributor mit abgesicherten Anschlüssen für Ladegeräte, Wechselrichter/Ladegerät(e) und Lasten
• Ein Cerbo GX (oder ein anderes GX-Gerät)
Seite 5
Lynx Class-T Power In
Lynx Distributor
DC loads
DC loads
Systemdesign
