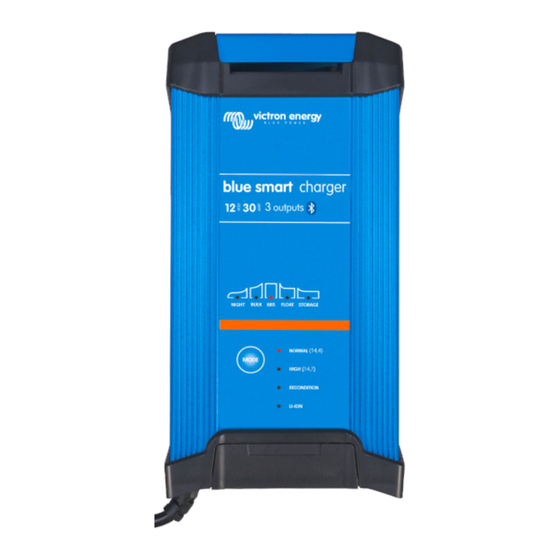

Victron energy Blue Smart Schnellstartanleitung
Vorschau ausblenden
Andere Handbücher für Blue Smart:
- Anleitung (97 Seiten) ,
- Bedienungsanleitung (37 Seiten)
Verwandte Anleitungen für Victron energy Blue Smart
Inhaltszusammenfassung für Victron energy Blue Smart

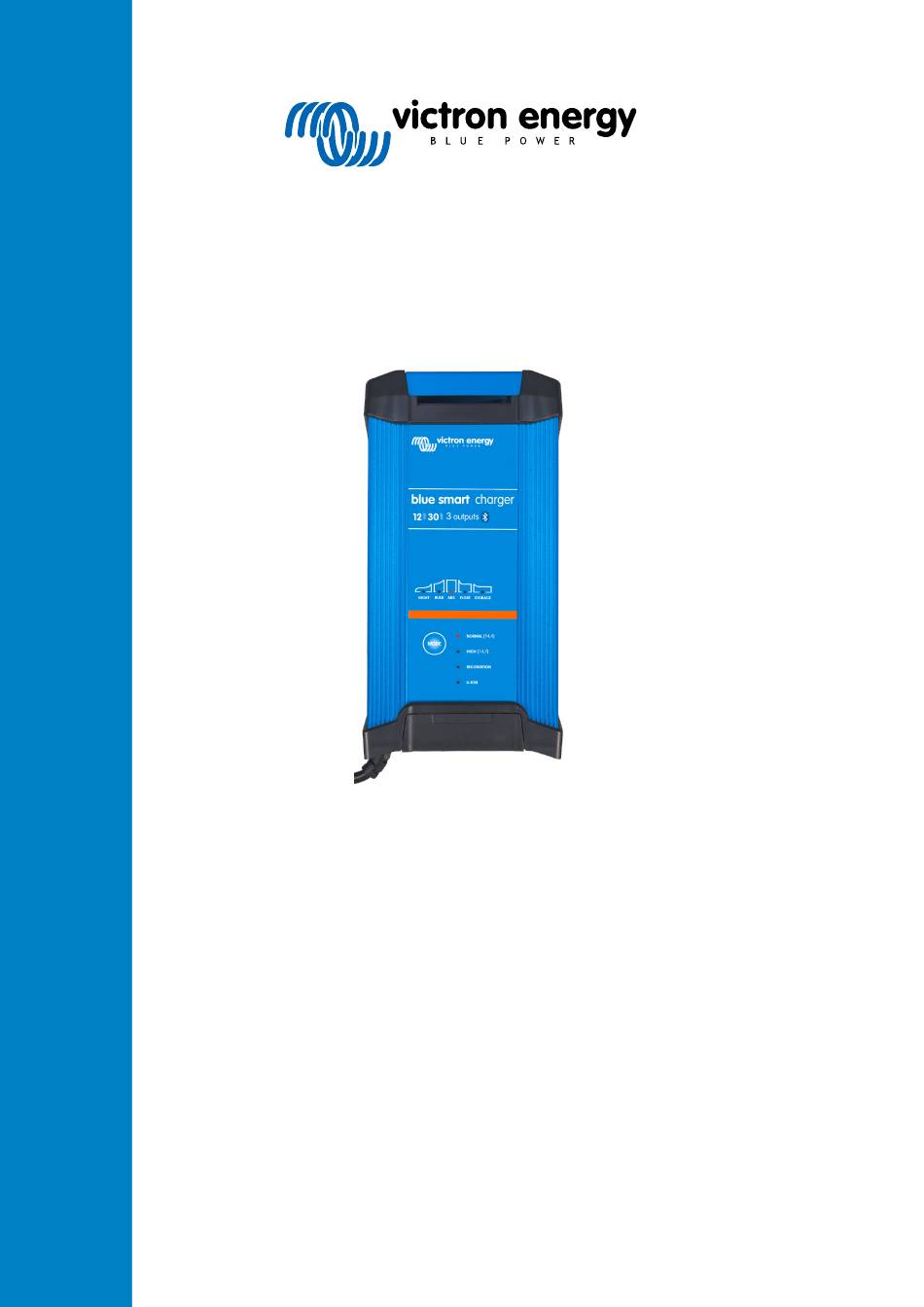

- Seite 1 DEUTSCH Blue Smart IP22-Ladegerät 12 V - 15/20/30 A | 24 V - 8/12/16 A | 230/240 VAC Rev. 00 27/09/2020...
-
Seite 2: Inhaltsverzeichnis
Blue Smart IP22-Ladegerät Inhaltsverzeichnis 1. Sicherheitshinweise ......................... 1 2. Schnellstartanleitung ........................ 2 3. Eigenschaften ......................... 3 4. Betrieb ..........................5 4.1. Ladealgorithmus ......................5 4.2. Temperaturkompensation ....................6 4.3. Beginnen eines neuen Ladezyklus ..................7 4.4. Schätzung der Ladezeit ..................... 8 5. -
Seite 3: Sicherheitshinweise
Blue Smart IP22-Ladegerät 1. Sicherheitshinweise ACHTUNG: ALLE SICHERHEITSHINWEISE SORGFÄLTIG LESEN UND BEFOLGEN • Stellen Sie sicher, dass der Bereich um die Batterie und das Ladegerät richtig belüftet ist. • Decken Sie das Ladegerät nicht ab und legen Sie keine Gegenstände darauf. -
Seite 4: Schnellstartanleitung
Verbindung besteht und halten Sie die Anschlüsse von allen umliegenden Gegenständen fern, die einen Kurzschluss verursachen könnten. Schließen Sie das Netzkabel an eine Netzsteckdose an; die BULK-LED leuchtet, wenn das Blue Smart Ladegerät eingeschaltet ist. Wählen Sie den für den Batterietyp geeigneten Lademodus; drücken Sie kurz auf die MODE-Taste, um die verfügbaren Optionen zu durchlaufen;... -
Seite 5: Eigenschaften
Einstellungen. Eine Temperaturkompensation ist nicht erforderlich und wird im LI-ION-Lademodus automatisch deaktiviert. e. Hoher Leistungsgrad Die Blue Smart Ladegeräte-Reihe ist bis zu ~95 % effizient, was zu einem geringeren Stromverbrauch, weniger Wärmeentwicklung und kühlerem Betrieb führt. Langlebig und sicher Entwickelt für einen jahrelangen störungsfreien und zuverlässigen Betrieb unter allen Einsatzbedingungen ii. - Seite 6 Batterien mit geringerer Kapazität mit einem Hochstrom-Ladegerät. Wiederherstellungsfunktion Die Blue Smart Ladegeräte-Reihe versucht, eine stark entladene Batterie (sogar bis auf 0 V) mit geringem Strom wieder aufzuladen und den normalen Ladevorgang wieder aufzunehmen, sobald die Batteriespannung ausreichend angestiegen ist - viele andere Ladegeräte werden eine Batterie in diesem Zustand nicht erkennen.
-
Seite 7: Betrieb
Blue Smart IP22-Ladegerät 4. Betrieb 4.1. Ladealgorithmus Die Blue Smart-Ladegeräte-Reihe von Victron sind intelligente Mehrstufen-Batterieladegeräte, die speziell entwickelt wurden, um jeden Ladezyklus und die Ladeerhaltung über längere Zeiträume zu optimieren. Der mehrstufige Ladealgorithmus umfasst die unten beschriebenen einzelnen Ladephasen: Bulk Die Batterie wird mit maximalem Ladestrom geladen, bis die Spannung auf die konfigurierte Absorptionsspannung ansteigt. -
Seite 8: Temperaturkompensation
Blue Smart IP22-Ladegerät 4.2. Temperaturkompensation Die Victron Blue Smart Ladegeräte-Reihe kompensiert automatisch die konfigurierte Ladespannung in Abhängigkeit von der Umgebungstemperatur (außer im Li-Ionen-Modus oder bei manueller Deaktivierung). Die optimale Ladespannung einer Blei-Säure-Batterie variiert invers mit der Batterietemperatur; die automatische temperaturabhängige Ladespannungskompensation vermeidet die Notwendigkeit spezieller Ladespannungseinstellungen in heißen oder kalten Umgebungen. -
Seite 9: Beginnen Eines Neuen Ladezyklus
Blue Smart IP22-Ladegerät 4.3. Beginnen eines neuen Ladezyklus Ein neuer Ladezyklus wird beginnen, wenn: a. Die Bulk-Phase ist abgeschlossen und die Stromausgabe steigt für vier Sekunden auf den maximalen Ladestrom (aufgrund einer gleichzeitig angeschlossenen Last) b. Wenn Re-Bulk-Strom konfiguriert ist; der Stromausgang übersteigt den Re-Bulk-Strom in der Float- oder Speicherphase für vier Sekunden (aufgrund einer gleichzeitig angeschlossenen Last) c. -
Seite 10: Schätzung Der Ladezeit
Blue Smart IP22-Ladegerät 4.4. Schätzung der Ladezeit Eine Blei-Säure-Batterie befindet sich nach Abschluss der Bulk-Ladephase bei etwa 80 % Ladezustand (SoC). Die Bulk-Phasen-Dauer T kann als T = Ah / I berechnet werden, wobei I der Ladestrom (ohne Lasten) und Ah die... -
Seite 11: Setup (Einstellung)
Blue Smart IP22-Ladegerät 5. Setup (Einstellung) 5.1. Verwendung der MODE-Taste Es gibt 3 leicht wählbare integrierte Lademodi, die für die meisten gängigen Batterietypen geeignet sind, sowie eine optionale Wiederherstellungsphase, die einbezogen werden kann (mit Ausnahme des Li-Ionen-Modus). Alle vorgenommenen Einstellungen werden gespeichert und gehen nicht verloren, wenn das Ladegerät vom Netz oder von der Batterie getrennt wird. -
Seite 12: Verwendung Von Victronconnect
Aktivieren Sie Bluetooth auf dem Mobiltelefon oder Tablet (falls nicht bereits aktiviert). c. Öffnen Sie die VictronConnect-App und suchen Sie auf der Seite LOKAL nach dem Blue Smart Ladegerät. Wenn es nicht automatisch erscheint, führen Sie einen Scan nach Geräten in Reichweite durch, indem Sie die Schaltfläche „Scan“ (runde orangefarbene Schaltfläche mit kreisförmigem Pfeil) in der unteren rechten Ecke auswählen. - Seite 13 Wählen Sie die gewünschte „Ladevoreinstellung“, den „maximalen Ladestrom“ (Standard oder niedrig) und aktivieren Sie auf Wunsch direkt aus der Einstellungsliste den „Nachtmodus“. h. Die Anzeige-LEDs auf dem Blue Smart Ladegerät werden aufleuchten, um den aktiven Lademodus und die vorgenommenen Einstellungen zu bestätigen.
-
Seite 14: Bluetooth
Blue Smart IP22-Ladegerät 5.3. Bluetooth 5.3.1. Ändern des PIN-Codes Um eine nicht autorisierte Bluetooth-Verbindung zu verhindern, wird dringend empfohlen, den Standard-PIN-Code zu ändern. So ändern Sie den Bluetooth-PIN-Code: a. Vervollständigen Sie die anfängliche Bluetooth-Kopplung und -Verbindung unter Verwendung des Standard-PIN-Codes (000000) b. - Seite 15 Blue Smart IP22-Ladegerät e. Geben Sie den aktuellen und den neuen PIN-Code (zweimal) ein und wählen Sie dann OK; vermeiden Sie die Verwendung eines offensichtlichen PIN-Codes, der für andere Personen leicht zu erraten ist, wie z. B. 111111 oder 123456.
-
Seite 16: Zurücksetzen Des Pin-Codes
Verwendung von VictronConnect So setzen Sie den Bluetooth-PIN-Code zurück: a. Suchen Sie das Blue Smart Ladegerät auf der Seite LOKAL und wählen Sie das Symbol „Geräteoptionen“ (drei vertikale Punkte) auf der rechten Seite der Beschreibung. b. Wählen Sie „PIN-Code zurücksetzen“ aus der Pop-up-Eingabeaufforderung. -
Seite 17: Bluetooth Deaktivieren
Blue Smart IP22-Ladegerät 5.3.3. Bluetooth deaktivieren Auf Wunsch ist es möglich, die Bluetooth-Kommunikation vollständig zu deaktivieren. Normalerweise ist es nicht notwendig, Bluetooth zu deaktivieren, da der unbefugte Zugriff mit einem PIN-Code geschützt ist, aber in bestimmten Situationen kann dies für ein noch höheres Sicherheitsniveau erforderlich sein. -
Seite 18: Erneute Aktivierung Von Bluetooth
Es ist möglich, Bluetooth mit der MODE-Taste wieder zu aktivieren. So aktivieren Sie Bluetooth wieder: a. Drücken und halten Sie die MODE-Taste (auf dem Blue Smart Ladegerät) 10 Sekunden lang gedrückt. b. Nach Ablauf von 10 Sekunden werden sämtliche blauen LEDs zweimal blinken, um anzuzeigen, dass Bluetooth wieder aktiviert wurde, und alle Bluetooth-Einstellungen werden zurückgesetzt. -
Seite 19: Systemrückstellung
Blue Smart IP22-Ladegerät 5.4. Systemrückstellung Es ist möglich, eine vollständige Systemrückstellung durchzuführen, um alle Ladegerät-/Batterie-bezogenen Einstellungen auf ihren Standardwert zurückzusetzen; dazu kann die VictronConnect App verwendet werden. Beachten Sie, dass dadurch keine Bluetooth bezogenen Einstellungen, wie z.B. der PIN-Code oder Kopplungsinformationen, zurückgesetzt werden. -
Seite 20: Überwachung
Blue Smart IP22-Ladegerät 6. Überwachung Der Ladevorgang und die Aufladestatistik können mit einem Bluetooth-fähigen Gerät (z. B. einem Mobiltelefon oder Tablet) mit der VictronConnect-App live oder nach dem Aufladen genau überwacht werden. Es stehen 3 verschiedene Übersichtsbildschirme zur Verfügung (STATUS, GRAFIK und VERLAUF), die jeweils unterschiedliche Überwachungs- oder Verlaufsdaten anzeigen, die sich über die letzten 40 Ladezyklen erstrecken. -
Seite 21: Kurvenbildschirm
Blue Smart IP22-Ladegerät 6.2. Kurvenbildschirm Der Kurvenbildschirm bietet eine leicht verständliche grafische Darstellung der einzelnen Ladephasen in Bezug auf Batteriespannung und Ladestrom. Die aktive Ladephase wird ebenfalls hervorgehoben und unten zusammen mit einer kurzen Erläuterung angegeben. Seite 19 Überwachung... -
Seite 22: Verlaufsbildschirm
Blue Smart IP22-Ladegerät 6.3. Verlaufsbildschirm Der Bildschirm VERLAUF ist eine sehr aussagekräftige Referenz, da er Verlaufsdaten im Laufe der Lebensdauer des Ladegeräts und detaillierte Statistiken für die letzten 40 Ladezyklen enthält (auch wenn der Ladezyklus nur teilweise abgeschlossen ist). Durch Auswahl der Vollbildansicht werden die Daten im Querformat angezeigt, wobei deutlich mehr Tage gleichzeitig sichtbar sind. - Seite 23 Blue Smart IP22-Ladegerät a. Statistik des Ladezyklus Zyklusübersicht Erweiterbares Balkendiagramm, das die in jeder Ladephase verbrachte Zeit und die während jeder Ladephase bereitgestellte Ladekapazität (in Ah) anzeigt ii. Status Bestätigt, ob der Ladezyklus erfolgreich abgeschlossen wurde oder ob er aus irgendeinem Grund vorzeitig beendet/ unterbrochen wurde, einschließlich des Grundes/der Ursache...
-
Seite 24: Erweiterte Konfiguration
Blue Smart IP22-Ladegerät 7. Erweiterte Konfiguration In speziellen Anwendungsfällen, in denen die integrierten Lademodi für den zu ladenden Batterietyp nicht geeignet/ideal sind oder der Batteriehersteller bestimmte Ladeparameter empfiehlt und eine Feinabstimmung erwünscht ist, ist eine erweiterte Konfiguration mit einem Bluetooth-fähigen Gerät (wie z.B. einem Mobiltelefon oder Tablet) unter Verwendung der VictronConnect- App möglich. - Seite 25 Blue Smart IP22-Ladegerät Die Einstellungen im erweiterten Menü (mit deaktiviertem Expertenmodus) umfassen: a. Batterievoreinstellung Das Dropdown-Menü „Batterievoreinstellung“ ermöglicht die Auswahl aus den folgenden Optionen: Eingebaute Voreinstellung Auswahl einer integrierten Voreinstellung (wie im Menü Allgemeine Einstellungen) ii. Benutzerdefiniert Wiederwahl der letzten „benutzerdefinierten“ Ladeeinstellungen iii.
-
Seite 26: Expertenmodus-Einstellungen
Blue Smart IP22-Ladegerät 7.2. Expertenmodus-Einstellungen Der Expertenmodus erweitert das erweiterte Einstellungsmenü noch weiter, um speziellere Konfigurationseinstellungen zu ermöglichen. Seite 24 Erweiterte Konfiguration... - Seite 27 Blue Smart IP22-Ladegerät Um den Expertenmodus aufzurufen und das Menü für erweiterte Einstellungen zu erweitern, rufen Sie das Menü für erweiterte Einstellungen auf und aktivieren Sie den Schalter „Expertenmodus“. Zu den zusätzlichen Einstellungen im erweiterten Menü mit aktiviertem Expertenmodus gehören: a.
-
Seite 28: Stromversorgungsfunktion
Blue Smart IP22-Ladegerät 7.3. Stromversorgungsfunktion Die Victron Blue Smart Ladegeräte-Reihe eignet sich auch für den Einsatz als DC-Stromversorgung, um Geräte ohne angeschlossene Batterie (oder während sie ebenfalls an eine Batterie angeschlossen sind) zu betreiben. Während es immer noch möglich ist, das Ladegerät als Stromversorgung zu verwenden, ohne irgendwelche Einstellungen zu ändern, gibt es für diesen Zweck/diese Verwendung einen speziellen „Stromversorgungs“-Modus. -
Seite 29: Technische Angaben
Blue Smart IP22-Ladegerät 8. Technische Angaben Blue Smart IP22-Ladegerät 12 V 15/20/30 A 24 V 8/12/16 A Eingangs-Spannung 230 VAC Wirkungsgrad 93 % 94 % Stromverbrauch im Standby-Betrieb 0,5 W Ladespannung „Konstantspannung“ Normal: 14,4 V Normal: 28,8 V Hoch: 14,7 V... -
Seite 30: Gewährleistung
Diese eingeschränkte Gewährleistung deckt keine Beschädigungen, Abnutzungen oder Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Victron Energy übernimmt keine Haftung für Folgeschäden, die sich aus der Nutzung dieses Produktes herleiten.
