Anslut Styrmedium; Montering/Demontering Av Reservdelar; Demontering Av Manöverdon - Gemü 554 Original Einbau- Und Montageanleitung

Endast för reglerventiler: Styrfunktion 8
Dubbelverkande (öppen i viloläge):
Ventilens viloläge: hålls öppen med
fjäderkraft. Ventilen öppnas och stängs
genom att respektive styrmedieanslutning
aktiveras (anslutning 2: öppnar / anslutning
4: stänger).

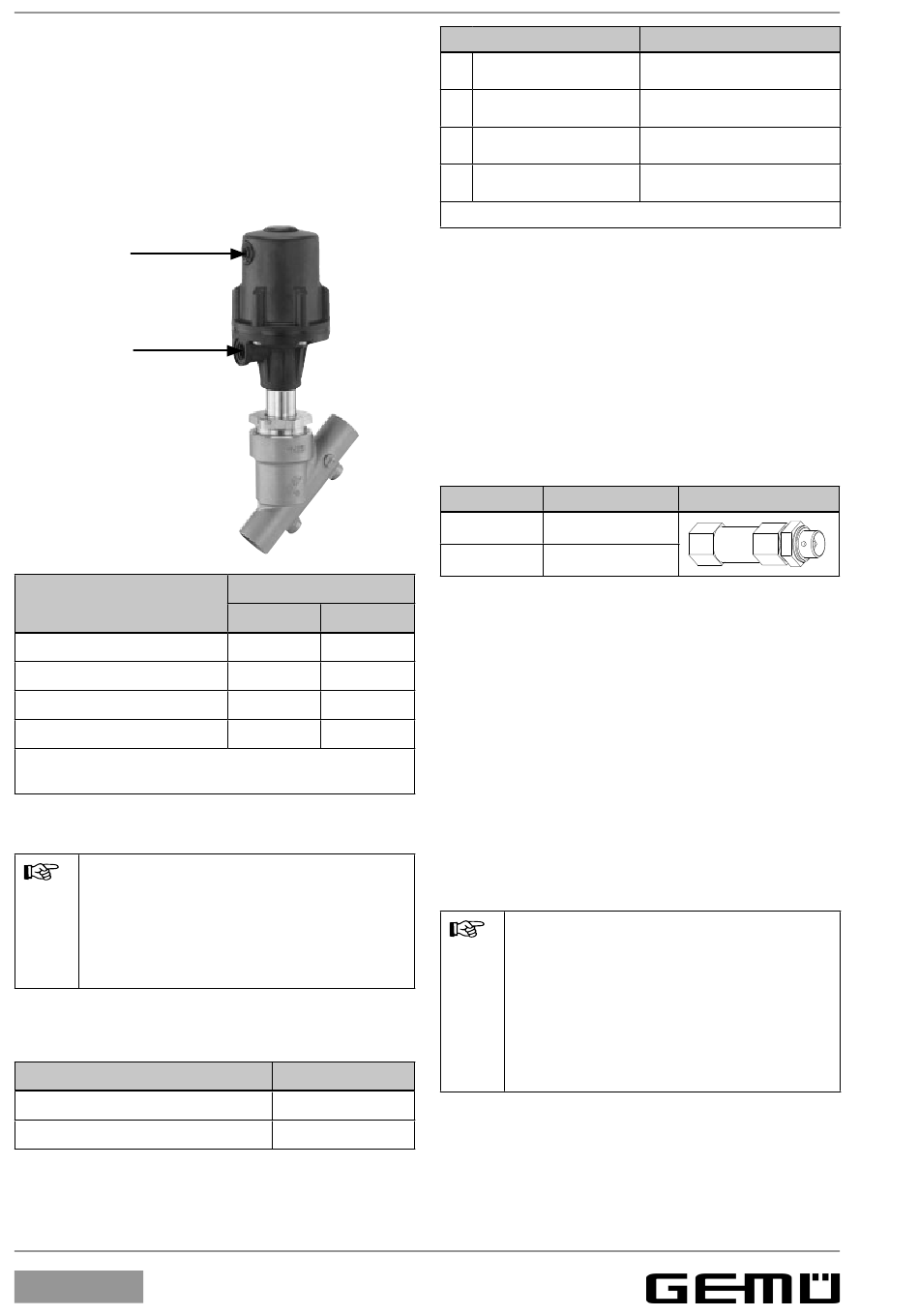

Anslutning 4
Anslutning 2
Styrfunktion
1 (NC)
2 (NO)
3 (DA)
8 (öppen i viloläge)
+ = finns, - = saknas
(för anslutning 2 och 4, se bild ovan)
11.3

Anslut styrmedium

Viktigt!
Montera styrmedieledningarna
utan spänning eller veck!
Välj anslutningar som lämpar sig
för användningen.
Gänga på anslutning 2 och 4 för
styrmedium:
Manöverdonsstorlek
B
0, 0K, 1, 1K, 2, 2K, 3, 3L, 4, 4L
554
12
Se även kapitel 11.1 "Montering av ventilen"
och kapitel 20 "Sektionsritning och
reservdelar".
För bilder på montering av manöverdon B,
se kapitel 14 "Inspektion och underhåll".
Monteringsventil (backventil) för
demontering/montering av manöverdonet:
Anslutningar
12.1
2 4
1. Ställ manöverdonet A i öppet läge.
+ -
2. Manöverdonsstorlek B:
- +
+ +
+ +
3. Demontera manöverdonet A från
4. Koppla loss manöverdonet A från
Gänga
G 1/8
G 1/4
34 / 44
Styrfunktion
Stängs med
1
fjäderkraft (NC)
Öppnas med
2
fjäderkraft (NO)
3 Dubbelverkande (DA)
Dubbelverkande
8
(öppen i viloläge)
Anslutning 2/4, se bild till vänster
Montering/demontering
av reservdelar
Gänga Artikelnummer
G 1/8 99021182
G 1 /4 99021181
Demontering av manöverdon
Lossa manöverdonet med en haknyckel
med stift (stiftstorlek 3 mm).
Manöverdonsstorlekar 0, 0K, 1, 1K, 2,
2K, 3, 3L, 4, 4L:
Lossa överfallsmuttern a.
ventilhuset 1.
styrmedieledningarna.
Viktigt!
Rengör alla komponenter efter
demonteringen (var försiktig så
att de inte skadas). Kontrollera att
komponenterna är oskadda – byt
dem vid behov (använd enbart
originaldelar från GEMÜ).
Anslutningar
2: Styrmedium (öppna)
4: Styrmedium (stäng)
2: Styrmedium (öppna)
4: Styrmedium (stäng)
2: Styrmedium (öppna)
4: Styrmedium (stäng)
