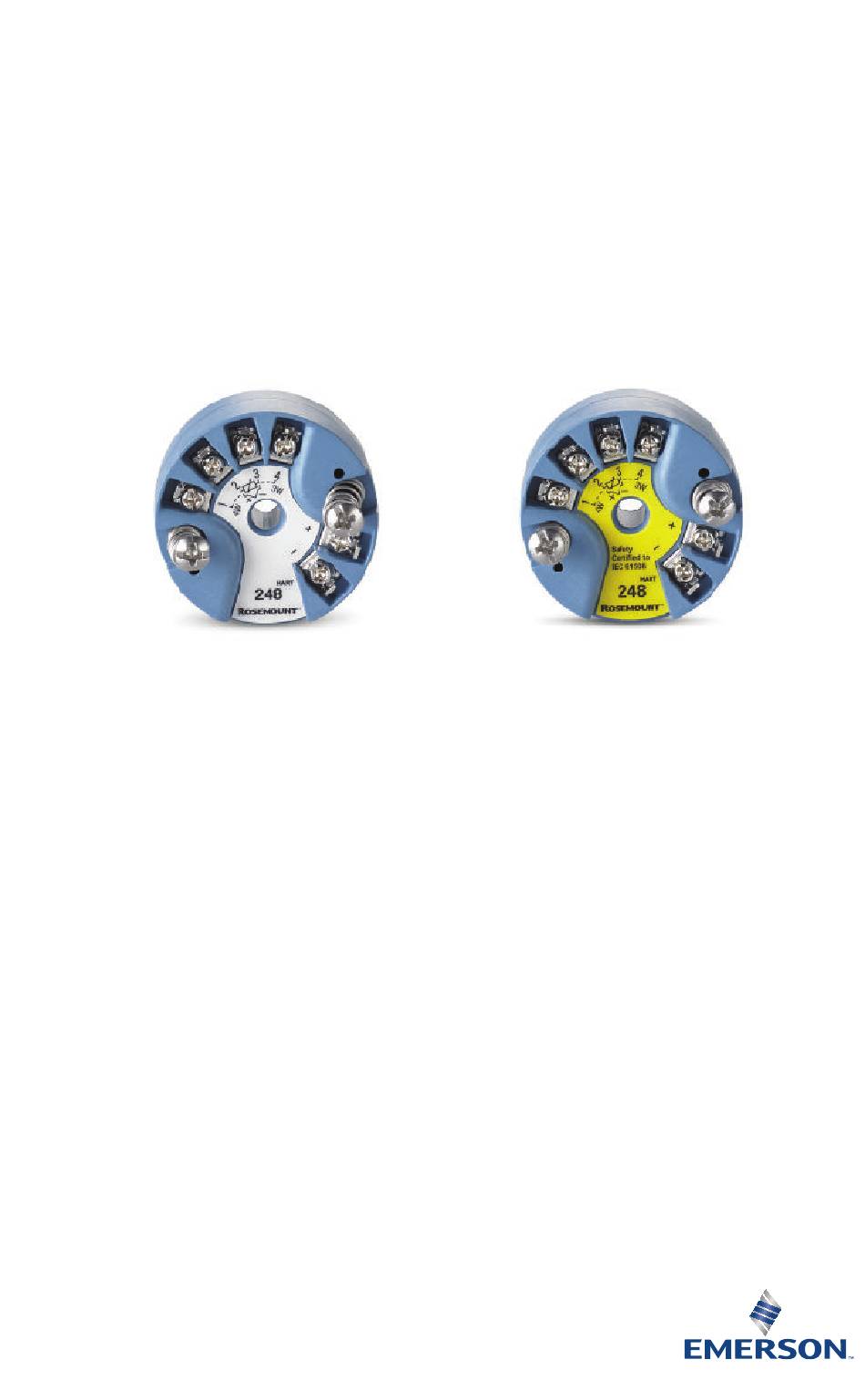

Kurzanleitung
00825-0205-4825, Rev BA
Oktober 2019
™
Rosemount
248
Temperaturmessumformer

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Rosemount 248

Inhaltszusammenfassung für Emerson Rosemount 248

  • Seite 1 Kurzanleitung 00825-0205-4825, Rev BA Oktober 2019 ™ Rosemount Temperaturmessumformer...
  • Seite 2 Kurzanleitung Oktober 2019 Sicherheitshinweise BEACHTEN Diese Anleitung enthält grundlegende Richtlinien für die Installation des Rosemount 248 Temperaturmessumformers. Sie enthält keine detaillierten Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und -beseitigung oder Einbau. Weitere Informationen sind in der Betriebsanleitung für den Rosemount 248 Temperaturmessumformer zu finden. Die Betriebsanleitung und diese Kurzanleitung sind außerdem in elektronischer Form über...

  • Seite 3: Inhaltsverzeichnis

    Oktober 2019 Kurzanleitung Inhalt Konfiguration..........................5 Messumformer montieren......................8 Elektrischer Anschluss........................ 13 Messkreistest durchführen......................18 Zertifizierte Installationen......................20 Produkt-Zulassungen......................... 21 Kurzanleitung...
  • Seite 4 Kurzanleitung Oktober 2019...

  • Seite 5: Konfiguration

    Zur Gewährleistung des vollen Funktionsumfangs ist die Feldgeräteversion Dev v1, DD v1 oder höher des Feldkommunikators erforderlich. Abbildung 1-1: Anschließen eines Feldkommunikators an einen Testmesskreis A. Rosemount 248 Messumformer B. 250 Ω ≤ RL ≤ Ω 1 100 C. Feldkommunikator D. Spannungsversorgung E.

  • Seite 6: Konfiguration Des Messumformers Prüfen

    Rosemount 248 PC-Programmierkit installieren (nur für ® (HART Prozedur 1. Sämtliche für die Konfiguration des Rosemount 248 mittels PC erforderliche Software installieren: a) Rosemount 248C Software installieren 1. Rosemount 248 CD-Rom in das Laufwerk einlegen. ™ 2. Die Datei setup.exe in Windows 7, 8, 10 oder XP ausführen.

  • Seite 7: Ersatzteilsätze Und Bestellnummern

    Oktober 2019 Kurzanleitung 1.3.1 Ersatzteilsätze und Bestellnummern Tabelle 1-1: Ersatzteilnummern für das Rosemount 248 Programmierkit Produktbeschreibung Teile-Nr. Programmiersoftware (CD) 00248-1603-0002 Rosemount 248 Programmierkit – USB 00248-1603-0003 Rosemount 248 Programmierkit – Seriell 00248-1603-0004 Weitere Informationen finden Sie in der Betriebsanleitung des Rosemount 248.

  • Seite 8: Messumformer Montieren

    Kurzanleitung Oktober 2019 Messumformer montieren Übersicht Den Messumformer an einer hohen Stelle im Kabelverlauf (Kabelschutzrohr) montieren, damit keine Feuchtigkeit in das Gehäuse eindringen kann. Typische Installation für Europa und Asien/Pazifik Messumformer für Kopfmontage und Sensor mit DIN-Platte Prozedur 1. Das Schutzrohr am Rohr oder an der Wand des Prozessbehälters montieren.

  • Seite 9: Typische Installation Für Nord- Und Südamerika

    Oktober 2019 Kurzanleitung Abbildung 2-1: Typische Installation für Europa und Asien/Pazifik A. Messumformer-Befestigungsschrauben B. Rosemount 248 Messumformer C. Integrierter Sensor mit Anschlussadern D. Anschlusskopf E. Membranvorbau F. Schutzrohr Typische Installation für Nord- und Südamerika Messumformer für Kopfmontage und Sensor mit Gewindeanschluss montieren.

  • Seite 10: Montage Eines Rosemount 248H Auf Einer Din- Tragschiene

    Kurzanleitung Oktober 2019 9. Die Leitungen der Feldverkabelung durch das Kabelschutzrohr in den Universalkopf ziehen. 10. Die Sensor- und Netzanschlusskabel am Messumformer anschließen. Kontakt mit anderen Anschlussklemmen vermeiden. 11. Den Deckel des Universal-Anschlusskopfs anbringen und festziehen. Anmerkung Die Gehäusedeckel müssen vollständig eingerastet sein, um die Ex- Schutz-Anforderungen zu erfüllen.

  • Seite 11: Messumformer Für Tragschienenmontage Mit Extern Montiertem

    Oktober 2019 Kurzanleitung Abbildung 2-3: Anbringen von Tragschienen-Montageclip und Befestigungsteilen an einem Rosemount 248 A. Befestigungsteile B. Messumformer C. Montageclip 2.4.1 Messumformer für Tragschienenmontage mit extern montiertem Sensor Die einfachste Baugruppe besteht aus folgenden Teilen: • Extern montierter Messumformer •...
  • Seite 12 Kurzanleitung Oktober 2019 • Schutzrohr mit Gewinde Ausführliche Informationen zu Sensor- und Montagezubehör sind im Produktdatenblatt für Rosemount Sensoren zu finden.

  • Seite 13: Elektrischer Anschluss

    Oktober 2019 Kurzanleitung Elektrischer Anschluss Anschlussschemata und Spannungsversorgung • Anschlussschemata sind auf dem oberen Schild des Messumformers zu finden. • Der Betrieb des Messumformers erfordert eine externe Spannungsversorgung. • Die benötigte Spannung an den Messumformer-Spannungsklemmen beträgt 12 bis 42,4 VDC (die Spannungsklemmen sind für 42,4 VDC ausgelegt).
  • Seite 14 Kurzanleitung Oktober 2019 3.1.2 Messumformer erden Ungeerdete Thermoelement-, mV- und Widerstandsthermometer-/ Ohm-Eingänge Jede Prozessinstallation stellt unterschiedliche Anforderungen an die Erdung. Die am Einbauort für den jeweiligen Sensortyp empfohlenen Erdungsoptionen verwenden oder mit Option 1 (der häufigsten Erdungsoption) beginnen. 3.1.3 Messumformer erden: Option 1 Verwenden Sie diese Methode für geerdete Gehäuse.
  • Seite 15 Oktober 2019 Kurzanleitung Prozedur 1. Die Abschirmung der Signalleitungen an die Abschirmung der Sensorverkabelung anschließen. 2. Sicherstellen, dass die beiden Abschirmungen fest verbunden und vom Messumformergehäuse elektrisch isoliert sind. 3. Die Abschirmung nur auf der Seite der Spannungsversorgung erden. 4. Sicherstellen, dass die Sensorabschirmung von anderen geerdeten Geräten im Messkreis elektrisch isoliert ist.
  • Seite 16 Kurzanleitung Oktober 2019 Abbildung 3-4: Option 3: Geerdetes oder ungeerdetes Gehäuse A. Sensorverkabelung B. Messumformer C. Leit-/Hostsystem D. Erdungspunkt der Abschirmung(en) 3.1.6 Messumformer erden: Option 4 Verwenden Sie diese Methode für geerdete Thermoelement-Eingänge. Prozedur 1. Die Abschirmung der Sensorverkabelung am Sensor erden. 2.
  • Seite 17 Oktober 2019 Kurzanleitung Abbildung 3-5: Option 4: Geerdete Thermoelement-Eingänge A. Sensorverkabelung B. Messumformer C. Leit-/Hostsystem D. Erdungspunkt der Abschirmung(en) Kurzanleitung...

  • Seite 18: Messkreistest Durchführen

    Kurzanleitung Oktober 2019 Messkreistest durchführen Übersicht Der Befehl „Loop Test“ (Messkreistest) überprüft den Messumformerausgang, die Integrität des Messkreises und die Funktion von Schreibern oder ähnlichen Aufzeichnungsgeräten im Messkreis. Anmerkung Diese Funktion ist beim Konfigurationsmodem Rosemount 248C nicht verfügbar. Messkreistest starten Prozedur 1.
  • Seite 19 Oktober 2019 Kurzanleitung Beenden des Messkreistests Prozedur 1. 5. End (Beenden) auswählen. 2. Enter auswählen. Kurzanleitung...

  • Seite 20: Zertifizierte Installationen

    Kurzanleitung Oktober 2019 Zertifizierte Installationen Informationen zu sicherheitszertifizierten Installationen sind in der Betriebsanleitung des Rosemount 248 zu finden. Diese Betriebsanleitung ist in elektronischer Ausführung unter Emerson.com/Rosemount oder durch Kontaktaufnahme mit einem Emerson Vertriebspartner erhältlich.

  • Seite 21: Produkt-Zulassungen

    Rev.: 1.0 Informationen zu EU-Richtlinien Eine Kopie der EU-Konformitätserklärung ist am Ende der Kurzanleitung zu finden. Die neueste Version der EU-Konformitätserklärung ist unter Emerson.com/Rosemount zu finden. Standardbescheinigung Der Messumformer wurde standardmäßig untersucht und geprüft, um zu gewährleisten, dass die Konstruktion die grundlegenden elektrischen, mechanischen und Brandschutzanforderungen eines national anerkannten Prüflabors (NRTL), zugelassen von der Federal Occupational Safety and...
  • Seite 22 Kurzanleitung Oktober 2019 Kennzeich- CL I/II/III, DIV 1, GP A, B, C, D, E, F, G; NI CL1, DIV 2, GP A, B, nungen C, D bei Installation gemäß Rosemount Zeichnung 00248-1056; Typ 4X; IP66/68 Kanada 6.5.1 I6 Kanada Eigensicherheit Zulassungs- 1091070 Normen...
  • Seite 23 Oktober 2019 Kurzanleitung Spezielle Voraussetzungen für die Verwendung (X): 1. Siehe Zulassung bzgl. des Umgebungstemperaturbereichs. 2. Das nichtmetallische Schild kann eine elektrostatische Ladung speichern und in Group III Umgebungen eine Zündquelle darstellen. 3. Den Anzeigerdeckel vor Aufprallenergien über vier Joule schützen. 4.
  • Seite 24 Kurzanleitung Oktober 2019 Kennzeichnun- II 3 G Ex nA IIC T5/T6 Gc, T5 (-60 °C ≤ T ≤ +80 °C), T6 (-60 °C ≤ T ≤ +60 °C) 6.6.4 NC ATEX Zone 2 – ohne Gehäuse Zulassungs-Nr. Baseefa18ATEX0091X Normen EN IEC 60079-0:2018, EN 60079-15:2010 Kennzeichnun- II 3 G Ex nA IIC T5/T6 Gc, T5 (-60 °C ≤...
  • Seite 25 Oktober 2019 Kurzanleitung 7. Nicht standardmäßige Lackierungsoptionen können ein Risiko durch elektrostatische Entladung verursachen. Installationen vermeiden, in denen sich elektrostatische Aufladungen auf Lackoberflächen bilden können. Die Lackoberflächen stets nur mit einem angefeuchteten Tuch reinigen. Bei Bestellung der Lackierung über spezielle Optionscodes zwecks weiterer Informationen den Hersteller kontaktieren.
  • Seite 26 Kurzanleitung Oktober 2019 6.7.2 I7 IECEx Eigensicherheit Zulassungs-Nr. IECEx BAS 18.0062X Normen IEC 60079-0:2017, IEC 60079-11:2011 Kennzeichnun- Ex ia IIC T5/T6 Ga, T5 (-60 °C ≤ T ≤ +80 °C), T6 (-60 °C ≤ ≤ +60 °C); Siehe Tabelle 6-3 bzgl.
  • Seite 27 Oktober 2019 Kurzanleitung Normen ABNT NBR IEC 60079-0:2013, ABNT NBR IEC 60079-1:2016, ABNT NBR IEC 60079-31:2014 Kennzeich- Ex db IIC T6…T1 Gb; T6…T1 (-50 °C ≤ T ≤ +40 °C), T5…T1 nungen (-50 °C ≤ T ≤ +60 °C) Ex tb IIIC T130 °C Db; IP66; (-40 °C≤ ≤...
  • Seite 28 Kurzanleitung Oktober 2019 Spezielle Voraussetzungen zur sicheren Verwendung (X): Wenn das Gerät ohne Gehäuse geliefert wurde, muss es in einem Gehäuse installiert sein, das mindestens der Schutzart IP20 entspricht. Nichtmetallische Gehäuse müssen einen Oberflächenwiderstand von weniger als 1 GΩ aufweisen. Bei Installation in einer Umgebung der Zone 0 (Bereiche, die EPL Ga erfordern) müssen Gehäuse aus Leichtlegierungen oder Zirkonium aufprall- und reibungssicher eingebaut werden.
  • Seite 29 Oktober 2019 Kurzanleitung 2. 产品外壳设有接地端子，用户在使用时应可靠接地 3. 安装现场应不存在对产品外壳有腐蚀作用的有害气体 4. 现场安装时，电缆引入口须选用国家指定的防爆检验机构按检 验认可、具有 Ex dⅡC 防爆等级的电缆引入装置或堵封件，冗余 电缆引入口须用堵封件有效密封 5. 现场安装、使用和维护必须严格遵守“断电后开盖！”的警告语 用户不得自行更换该产品的零部件，应会同产品制造商共同解 决运行中出现的故障，以杜绝损坏现象的发生 产品的安装、使用和维护应同时遵守产品使用说明书、 GB3836.13-2013“爆炸性环境 第 13 部分：设备的修理、检修、 修复和改造”、GB3836.15-2000“爆炸性气体环境用电气设备 第 15 部分：危险场所电气安装（煤矿除外）”、GB3836.16-2006 “爆炸性气体环境用电气设备 第 16 部分：电气装置的检查和维 护（煤矿除外）”和 GB50257-2014“电气装置安装工程爆炸和火 灾危险环境电力装置施工及验收规范”的有关规定 6.9.2 I3 NEPSI Eigensicherheit Zulassungs- GYJ19.1126X Normen GB3836.1-2010, GB3836.4-2010, GB3836.20-2010 Kennzeich-...

  • Seite 30: Em Technical Regulation Customs Union (Eac) Druckfeste Kapselung

    Kurzanleitung Oktober 2019 6.10 6.10.1 EM Technical Regulation Customs Union (EAC) Druckfeste Kapselung Kennzeich- 1Ex d IIC T6…T1 Gb X, T6 (-50 °C ≤ T ≤ +40 °C), T5…T1 nungen (-50 °C ≤ T ≤ +60 °C); IP66/IP67 Spezielle Voraussetzungen zur sicheren Verwendung (X): Siehe Zertifikat für spezielle Voraussetzungen.
  • Seite 31 Oktober 2019 Kurzanleitung 6.13 Tabellen Tabelle 6-2: Prozesstemperaturen Tempera- Umgebungstem- Prozesstemperatur ohne Anzeigerdeckel (°C) turklasse peraturen o. Verl. 3 in. 6 in. 9 in. -50 °C bis +40 °C -50 °C bis +60 °C -50 °C bis +60 °C -50 °C bis +60 °C -50 °C bis +60 °C -50 °C bis +60 °C T130 °C...

  • Seite 32: Konformitätserklärung

    Kurzanleitung Oktober 2019 6.14 Konformitätserklärung...
  • Seite 33 Oktober 2019 Kurzanleitung Kurzanleitung...
  • Seite 34 Kurzanleitung Oktober 2019...

  • Seite 35: China Rohs

    Oktober 2019 Kurzanleitung 6.15 China RoHS China RoHS Rosemount 248 List of Rosemount 248 Parts with China RoHS Concentration above MCVs Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6)
  • Seite 36 © 2019 Emerson. Alle Rechte vorbehalten. Linkedin.com/company/Emerson- Automation-Solutions Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Twitter.com/Rosemount_News Marke und Dienstleistungsmarke der Emerson Facebook.com/Rosemount Electric Co. Rosemount ist eine Marke eines der Youtube.com/user/ Emerson Unternehmen. Alle anderen Marken RosemountMeasurement sind Eigentum der jeweiligen Inhaber.
