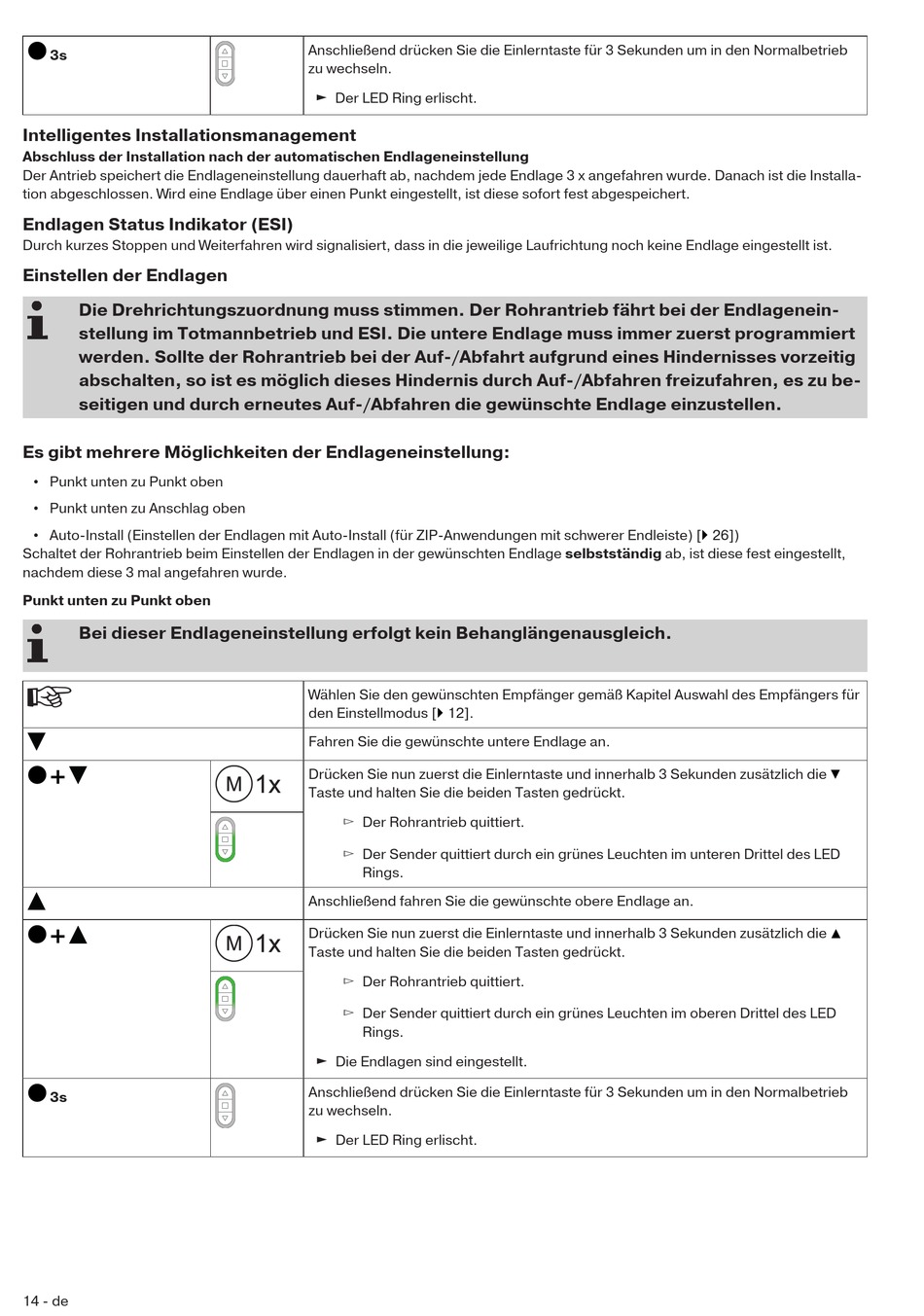

Intelligentes Installationsmanagement; Endlagen Status Indikator (Esi); Einstellen Der Endlagen; Punkt Unten Zu Punkt Oben - Becker C18 Plus Montage- Und Betriebsanleitung

3s

Intelligentes Installationsmanagement

Abschluss der Installation nach der automatischen Endlageneinstellung
Der Antrieb speichert die Endlageneinstellung dauerhaft ab, nachdem jede Endlage 3 x angefahren wurde. Danach ist die Installa-
tion abgeschlossen. Wird eine Endlage über einen Punkt eingestellt, ist diese sofort fest abgespeichert.

Endlagen Status Indikator (ESI)

Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist.

Einstellen der Endlagen

Die Drehrichtungszuordnung muss stimmen. Der Rohrantrieb fährt bei der Endlagenein-
stellung im Totmannbetrieb und ESI. Die untere Endlage muss immer zuerst programmiert
werden. Sollte der Rohrantrieb bei der Auf-/Abfahrt aufgrund eines Hindernisses vorzeitig
abschalten, so ist es möglich dieses Hindernis durch Auf-/Abfahren freizufahren, es zu be-
seitigen und durch erneutes Auf-/Abfahren die gewünschte Endlage einzustellen.
Es gibt mehrere Möglichkeiten der Endlageneinstellung:

• Punkt unten zu Punkt oben

• Punkt unten zu Anschlag oben
• Auto-Install (Einstellen der Endlagen mit Auto-Install (für ZIP-Anwendungen mit schwerer Endleiste) [} 26])
Schaltet der Rohrantrieb beim Einstellen der Endlagen in der gewünschten Endlage selbstständig ab, ist diese fest eingestellt,
nachdem diese 3 mal angefahren wurde.
Punkt unten zu Punkt oben
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
3s
14 - de
Anschließend drücken Sie die Einlerntaste für 3 Sekunden um in den Normalbetrieb
zu wechseln.
► Der LED Ring erlischt.
Wählen Sie den gewünschten Empfänger gemäß Kapitel Auswahl des Empfängers für
den Einstellmodus [} 12].
Fahren Sie die gewünschte untere Endlage an.
Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die
Taste und halten Sie die beiden Tasten gedrückt.
▻ Der Rohrantrieb quittiert.
▻ Der Sender quittiert durch ein grünes Leuchten im unteren Drittel des LED
Rings.
Anschließend fahren Sie die gewünschte obere Endlage an.
Drücken Sie nun zuerst die Einlerntaste und innerhalb 3 Sekunden zusätzlich die
Taste und halten Sie die beiden Tasten gedrückt.
▻ Der Rohrantrieb quittiert.
▻ Der Sender quittiert durch ein grünes Leuchten im oberen Drittel des LED
Rings.
► Die Endlagen sind eingestellt.
Anschließend drücken Sie die Einlerntaste für 3 Sekunden um in den Normalbetrieb
zu wechseln.
► Der LED Ring erlischt.
